サンパイプ用付属品 1　コネクタ他 サンパイプ本体ページへ
サンパイプ附属品1:コネクタ類、カップリング
サンパイプ附属品2：ブッシング
サンパイプ附属品3：ロックナット、ワッシャー、パッキン、キャップ
サンパイプ附属品4：レジューサ、プラグ、アダプタ、サドル
サンパイプ附属品5：そのほか
ねじなしサンパイプ用　コネクタ　（非防水仕様） 031
RoHS対応品
■厚肉管、薄肉管を非防水仕様でねじなし接続するコネクタです。
■型式LE2BG LE2BCのL2は、型式LE2BMと同一です。
厚鋼電線管おねじ付
型式 接続できるサンパイプ φB φd L１ 接続ねじ 重量 最小入数
JIS C 8305 (g/個) (個/袋)
φS1 呼び
LE2BG 20 LN/LE 20 - - 12 20.9 CTG16 - 20
LE2BG 20 22 LN/LE 20 - - 12 26.4 CTG22 - 5
LE2BG 25 LN/LE 25 - - 12 26.4 CTG22 - 20
LE2BG 32 LN/LE 32 - - 14 33.2 CTG28 - 10
LE2BG 40 LN/LE 40 - - 16 41.9 CTG36 - 10
LE2BG 50 LN/LE 50 - - 16 47.8 CTG42 - 5
LE2BG 63 LN/LE 63 - - 18 59.6 CTG54 - 2
LE2BG 70 LN/LE 70 - - 18 75.1 CTG70 - 1
LE2BG 82 LN/LE 82 - - 20 87.8 CTG82 - 1
LE2BG 104 LN/LE 104 - - 23 113.0 CTG104 - 1
薄鋼電線管おねじ付
型式 接続できるサンパイプ φB φd Ｌ１ 接続ねじ 重量 最小入数
JIS C 8305 (g/個) (個/袋)
φS1 呼び
LE2BC 20 LN/LE 20 - - 12 19.1 CTC19 - 20
LE2BC 25 LN/LE 25 - - 12 25.4 CTC25 - 20
LE2BC 32 LN/LE 32 - - 14 31.8 CTC31 - 10
LE2BC 40 LN/LE 40 - - 16 38.1 CTC39 - 10
LE2BC 50 LN/LE 50 - - 16 50.8 CTC51 - 5
LE2BC 63 LN/LE 63 - - 18 63.5 CTC63 - 2
LE2BC 70 LN/LE 70 - - 18 76.2 CTC75 - 1
メートルおねじ付
型式 接続できるサンパイプ φB φd L１ L２ 接続ねじ 重量 最小入数
JIS C 8463 (g/個) (個/袋)
φS1 呼び
LE2BM 20 LN/LE 20 - - 12 - 20 M20 - 20
LE2BM 25 LN/LE 25 - - 12 - 25 M25 - 20
LE2BM 32 LN/LE 32 - - 14 - 32 M32 - 10
LE2BM 40 LN/LE 40 - - 16 - 40 M40 - 10
LE2BM 50 LN/LE 50 - - 16 - 50 M50 - 5
LE2BM 63 LN/LE 63 - - 18 - 63 M63 - 2
ねじなしサンパイプ用　コネクタ 031
RoHS対応品
メートルおねじ付
型式 接続できるサンパイプ φB φd L1 L3 接続ねじ 重量 最小入数
JIS C 8463 (g/個) (個/袋)
φS1 呼び
LEBM 20 LE/LN 20 27.2 16.2 12 27.3 20 M20 65 10
LEBM 25 LE/LN 25 32.0 20.0 12 30.1 25 M25 80 10
LEBM 32 LE/LN 32 40.0 28.0 14 35.3 32 M32 145 5
LEBM 40 LE/LN 40 48.6 36.6 16 38.2 40 M40 200 5
LEBM 50 LE/LN 50 60.0 46.0 16 48.6 50 M50 355 2
LEBM 63 LE/LN 63 73.0 59.0 18 56.8 63 M63 510 2
厚鋼電線管おねじ付
型式 接続できるサンパイプ φB φd L1 接続ねじ 重量 最小入数
JIS C 8305 (g/個) (個/袋)
φS1 呼び
LEBG 20 LE/LN 20 27.2 16.2 12 20.9 CTG16 70 10
LEBG 20 22 LE/LN 20 34.0 15.8 12 26.4 CTG22 130 1
LEBG 25 LE/LN 25 34.0 21.2 12 26.4 CTG22 120 10
LEBG 32 LE/LN 32 40.0 28.0 14 33.2 CTG28 150 5
LEBG 40 LE/LN 40 50.8 36.8 16 41.9 CTG36 260 5
LEBG 50 LE/LN 50 60.5 42.0 16 47.8 CTG42 270 2
LEBG 63 LE/LN 63 73.0 53.0 18 59.6 CTG54 400 2
LEBG 70 LE/LN 70 89.1 69.1 18 75.1 CTG70 610 1
LEBG 82 LE/LN 82 100.0 80.0 20 87.8 CTG82 490 1
LEBG 104 LE/LN 104 127.0 107.0 23 113.0 CTG104 700 1
薄鋼電線管おねじ付
型式 接続できるサンパイプ φB φd L1 接続ねじ 重量 最小入数
JIS C 8305 (g/個) (個/袋)
φS1 呼び
LE2BC 20 LN/LE 20 - - 12 19.1 CTC19 - 20
LE2BC 25 LN/LE 25 - - 12 25.4 CTC25 - 20
LE2BC 32 LN/LE 32 - - 14 31.8 CTC31 - 10
LE2BC 40 LN/LE 40 - - 16 38.1 CTC39 - 10
LE2BC 50 LN/LE 50 - - 16 50.8 CTC51 - 5
LE2BC 63 LN/LE 63 - - 18 63.5 CTC63 - 2
LE2BC 70 LN/LE 70 - - 18 76.2 CTC75 - 1

ネジ付きサンパイプのコネクターについては、カタログがありますので、お問合せ下さい。

ねじなしサンパイプ用　カップリング 031
RoHS対応品
■厚肉管、薄肉管相互を非防水仕様で、ねじなし接続するカップリングです。
ねじなしサンパイプ相互接続用
型式 接続できるサンパイプ φD L 止めねじ 重量 最小入数
本数(本) (g/個) (個/袋)
LEC 20 LE/LN 20 27.2 49 2 90 10
LEC 25 LE/LN 25 32.0 54 2 110 10
LEC 32 LE/LN 32 40.0 64 4 200 5
LEC 40 LE/LN 40 48.6 68 4 280 5
LEC 50 LE/LN 50 60.5 88 4 350 2
LEC 63 LE/LN 63 73.0 104 4 510 2
LEC 70 LE/LN 70 89.1 104 4 1200 1
LEC 82 LE/LN 82 101.6 104 4 1300 1
LEC 104 LE/LN 104 127.0 104 4 1460 1
ノーマルベンド 031
RoHS対応品
ねじなしサンパイプ用
型式 接続できるサンパイプ 使用するカップリング φD J R 重量 最小入数
(g/個) (個/袋)
LEN 20 LE/LN 20 LEC 20 20 165 70 0.14 5
LEN 25 LE/LN 25 LEC 25 25 210 98 0.26 5
LEN 32 LE/LN 32 LEC 32 32 260 126 0.42 3
LEN 40 LE/LN 40 LEC 40 40 320 164 0.68 3
LEN 50 LE/LN 50 LEC 50 50 440 250 1.17 2
LEN 63 LE/LN 63 LEC 63 63 560 340 1.92 2
LEN 70 LE/LN 70 LEC 70 76.3 610 275 4.70 1
LEN 82 LE/LN 82 LEC 82 89.1 680 310 6.60 1
LEN 104 LE/LN 104 LEC 104 114.3 710 395 12.30 1
注LEN70、82、104の原管は、LTを使用しています。
グリップロック
31

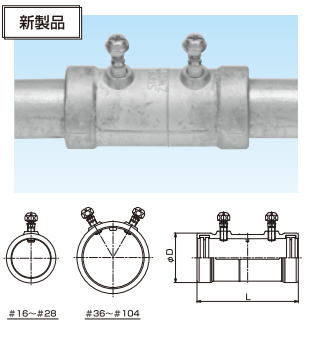

ZWCI　厚鋼電線管用　ねじなし防水カップリング
●ねじなし厚鋼電線管相互を接続する為の防水型カップリングです。
●電線管とカップリングの引張力は＃16〜＃28にあっては500N（JISのミディアム）、＃36以上は1000N（JISのヘビー）です。
●トルク小ネジの締め付けは、頭が折れるまで行います。
●このカップリングは、JIS規格外となります。また、電気用品安全法に規定がありませんのでケーブル工事用としてご使用ください。

型式 接続できる
電線管呼び		 φD L トルク小ネジ 重量ｇ/個
呼び 本数
ＺＷＣＩ16 Ｇ16 29.4 64.0 Ｍ5 2 102
ＺＷＣＩ22 Ｇ22 34.9 71.5 130
ＺＷＣＩ28 Ｇ28 42.1 81.0 191
ＺＷＣＩ36 Ｇ36 50.9 87.0 4 253
ＺＷＣＩ42 Ｇ42 58.1 88.0 322
ＺＷＣＩ54 Ｇ54 70 96.5 480
ＺＷＣＩ70 Ｇ70 88.6 110.0 641
ＺＷＣＩ82 Ｇ82 101.4 117.5 790
ＺＷＣＩ92 Ｇ92 115.1 129.0 1014
ＺＷＣＩ104 Ｇ104 128.6 130.5 1260

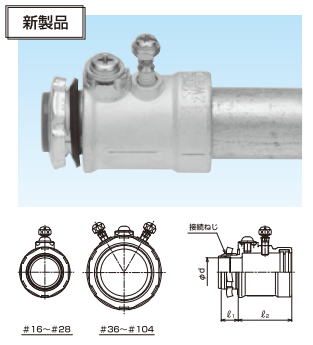

ＺＷＢＩ　厚鋼電線管用　ねじなし防水コネクタ
●ねじなし厚鋼電線管をボックス類のノックアウトに接続する為の防水型のコネクタです。
●ブッシングを必要としないよう赤色（厚鋼電線管おねじを意味する。）のインシュレーター付きです。
●トルク小ネジの締め付けは頭が折れるまで行います。
●電線管とコネクタの引張力は＃16〜＃28にあっては500N（JISのミディアム）、＃36以上は1000N（JISのヘビー）です。
●このコネクタはJIS規格外となります。また、電気用品安全法に規定がございませんのでケーブル工事用としてご使用ください。


型式 接続できる
電線管呼び		 φD L トルク小ネジ アース
小ネジ呼び		 接続ねじ呼び 重量ｇ/個
呼び 本数
ＺＷＢＩ16 Ｇ16 14.1 10 Ｍ5 1 Ｍ5 Ｇ1/2 90
ＺＷＢＩ22 Ｇ22 20 12 Ｇ3/4 112
ＺＷＢＩ28 Ｇ28 24.6 14 Ｇ1/2 156
ＺＷＢＩ36 Ｇ36 33 14 2 Ｇ1-1/4 208
ＺＷＢＩ42 Ｇ42 38.3 16 Ｇ1-1/2 272
ＺＷＢＩ54 Ｇ54 49.3 16 Ｇ2 410
ＺＷＢＩ70 Ｇ70 64 16 ＣＴＧ70 633
ＺＷＢＩ82 Ｇ82 76.3 16 ＣＴＧ82 785
ＺＷＢＩ92 Ｇ92 88.2 18 ＣＴＧ92 1010
ＺＷＢＩ104 Ｇ104 100.3 18 ＣＴＧ104 1176
