フレキシブルメタルホース(スパイラルタイプ)

F1037

金具付き一覧資料

フレキシブルメタルホースとは、ステンレス鋼帯を均一に波形成型したメタルホースにステンレスの網（ブレード）を組み合わせることにより、
柔軟性を保ったまま内圧による変形を抑える事ができるため、多岐にわたる使用が可能です。
裸フレキの他に外側に金属編組を加工する事で耐圧性能をアップさせる事が出来ます。
他、両端に金具のついたタイプ等もございます。

■フレキシブルメタルホース(スパイラルタイプ)

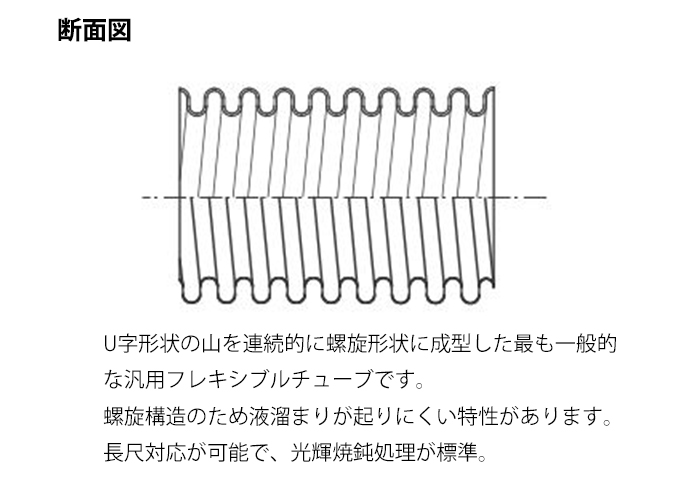

U字形状の山を連続的に螺旋形状に成型した最も一般的
な汎用フレキシブルチューブです。
螺旋構造のため液溜まりが起りにくい特性があります。
長尺対応が可能で、光輝焼鈍処理が標準。

業界・用途

住宅
エネルギー・プラント・原子力発電所

液体・気体・真空用・油・蒸気の配管など

タイプ: 流体・エアー用チューブフレキシブルメタルホース類はU字形状の山を連続的に螺旋形状に成形した
汎用のスパイラルタイプ、スパイラルタイプの山のピッチを狭くし、柔軟性を持たせたスパイラルTYPE-A、
単一山を成形させる事で柔軟性に優れ　振動吸収に優れたアニュラータイプなどをご用意しております。
裸フレキの他に外側に金属編組を加工する事で耐圧性能をアップさせる事が出来ます。
他、両端に金具のついたタイプ等もございます

材質: SUS304/SUS316L

サイズ(mm): 8.2mm～77mm

RoHS2

◇製品口径・材質一覧

名称	口径	材料
スパイラルチューブ	8A～80A	SUS304/316L

◇高温下での使用におけるステンレスの選定の目安

網種	使用温度
SUS304	450℃以下
SUS316L	600℃以下

フレキシブルメタルホース（金具無し）
*お問い合わせ方法
ホースのみをご希望の場合：型式　材質　長さ　本数　１重あるいは２重ブレード（金属編組）の有無をお知らせ下さい。例:659-8A　SUS304　5m　1本　1重ブレード ※ 液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。

フレキシブルメタルホース（金具無し）

*お問い合わせ方法

ホースのみをご希望の場合：型式　材質　長さ　本数　１重あるいは２重ブレード（金属編組）の有無をお知らせ下さい。

例:659-8A　SUS304　5m　1本　1重ブレード

※ 液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。

金具付きフレキシブルメタルホース
*お問い合わせ方法
金具付きをご希望の場合:金具付き資料を参考にタイプ型式、両端金具材質、金具のネジ規格＆サイズ、ホースタイプ、サイズ、長さ、本数等をお知らせ下さい。例：IN-100　SCS14　RC3/8-RC3/8　スパイラルチューブ　1500mm　4本 ※液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。

金具付きフレキシブルメタルホース

*お問い合わせ方法

金具付きをご希望の場合:金具付き資料を参考にタイプ型式、両端金具材質、金具のネジ規格＆サイズ、ホースタイプ、サイズ、長さ、本数等をお知らせ下さい。

例：IN-100　SCS14　RC3/8-RC3/8　スパイラルチューブ　1500mm　4本

※液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。

規格表

スパイラルチューブ（定尺5ｍ or 10ｍ）

型式	呼称		各部寸法（mm）				許容圧力（Mpa）		曲げ半径（mm）		ブレード仕様
	A	B	内径	外径		板厚	1重ブレード	2重ブレード	物理的な最小曲げ半径 ※1	液体＆気体使用時最小曲げ半径 ※2	線径	総本数
	A	B	内径	裸	1W/B	板厚	1重ブレード	2重ブレード	物理的な最小曲げ半径 ※1	液体＆気体使用時最小曲げ半径 ※2	線径	総本数
659-8A	8A	1/4	8.2	11	12.5	0.2	4	6	30	130	0.3	144
659-10A	10A	3/8	10.5	15.2	16.7	0.25	3.2	4.5	40	150	0.3	168
659-15A	15A	1/2	13.7	18.2	19.7	0.25	3	4.2	50	170	0.3	192
659-20A	20A	3/4	19.7	25.6	27.3	0.25	2.6	3.6	60	200	0.3	288
659-25A	25A	1	25.7	32.2	33.7	0.25	1.9	2.6	70	240	0.3	320
659-32A	32A	1-1/4	33.2	41	43.3	0.3	1.7	2.3	90	300	0.4	432
659-40A	40A	1-1/2	39	47.8	49.5	0.3	1.6	2.2	120	360	0.4	432
659-50A	50A	2	53.5	62	64	0.3	1.5	2	150	450	0.4	528
659-65A	65A	2-1/2	63.5	76.5	78.5	0.3	1.2	1.6	180	490	0.4	576
659-80A	80A	3	77	91	93	0.3	1	1.4	220.0	600	0.4	672

※1　配線保護用途等で使用する時の参考値です。
※2　液体＆気体搬送時に使用する時の参考値です。

比較表

型式
製品名称	フレキシブルメタルホース(スパイラルタイプ)	フレキシブルメタルホース(スパイラルTYPE-A)
製品
材質	SUS304/SUS316L	SUS304/SUS316L
RoHS2
特長	U字形状の山を連続的に螺旋形状に成型した最も一般的な汎用フレキシブルチューブです。螺旋構造のため液溜まりが起りにくい特性があります。長尺対応が可能で、光輝焼鈍処理が標準。	U字形状の山を連続的に螺旋形状に成型。通常のスパイラルチューブよりピッチを小さくすることにより、柔軟製を持たせています。より柔らかさを要求される場所にお使い下さい。
業界・用途	住宅、エネルギー・プラント・原子力発電所	住宅、エネルギー・プラント・原子力発電所
サイズ	8.2mm～77mm	8.2mm～39mm
製品詳細	確認する	確認する

使用事例

特殊加工

フレキシブルメタルホースオプション

ガラスブレード被覆

高温の流体使用時に製品が熱くなる際の火傷防止や、火花などが発生する環境下での製品の保護に適しています。

フレキシブルメタルホース

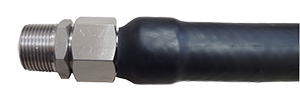

ゴムカバー

熱収縮チューブをフレキシブルチューブの外装に被覆しております。製品の防食・防汚向けにご使用下さい。

フレキシブルメタルホース

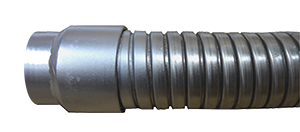

保護スプリング

首元部分への応力集中の防止、過度の曲がりを防ぎ製品を保護します。
全面スプリングの他、首元部分のみの施工も承っております。
通常品とより効果的な密着スプリング型があります。

フレキシブルメタルホース

インターロック外装

フレキシブルチューブの外装にインターロックを被せ製品を保護します。
コンクリートなどに接触して使用する場合などにお勧めです。

仕様違い製品

: フレキシブルメタルホース(スパイラルTYPE-A)
