技術情報
ソフトガスケット
EGUSK　シリーズ
●形状・型番及び寸法表示
 形状は厚さ×幅×長さの長方体からなり、型番、寸法を図1の様に表示します。

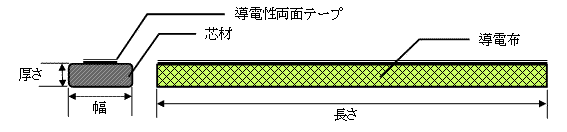

図1．EGUSK
EGUSK　 01 08　 Ｌ＝1000

EGUSK ： 型番
01 ： 厚さ（単位：㎜）01は1㎜を表します。
08 ： 幅（単位：㎜）08は8㎜を表します。
L=1000 ： 長さ（単位:mm）

１．品質特性
項目 特性値 単位
硬さ 2.0以下 N/cm2
表面抵抗値 常態値 0.30以下 Ω
70℃22Hr後
圧縮残留歪 70℃22Hr後 20.0以下 %
難燃性 合格 UL94V-0合格
粘着力 10.0以上 Ｎ/25㎜



EGUSK-S　シリーズ
●形状・型番及び寸法表示
形状は厚さ×幅×長さの長方体からなり、型番・寸法を表-1の様に表示します。

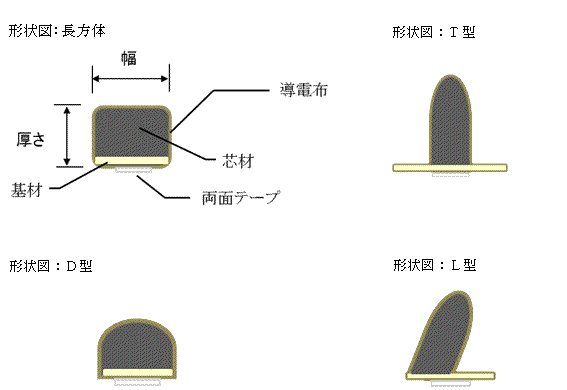

表-1
形状 型番 寸法表示（例）
長方体 EGUSK-S 205
T型 EGUSK-S 0606Ｔ
Ｄ型 EGUSK-S 0206Ｄ
Ｌ型 EGUSK-S 1010Ｌ
 例：EGUSK-S　06 06T L=210

EGUSK-S ： 型番
06 ： 厚さ（単位:mm）06は6mmを表します。
06 ： 幅(単位:mm)06は6㎜を表します。
T ： 断面形状を表します。
L=210 ： 長さ（単位:mm）

 １．品質特性
項目 特性値 単位
表面抵抗値 0.10以下 Ω/□
難燃性 合格 ―
粘着力 10.0以上 Ｎ/25㎜


EGUN1　シリーズ
●形状・型番及び寸法表示
 形状は厚さ×幅×長さの長方体からなり、型番、寸法を図1の様に表示します。
図1. EGUN1
EGUN1　01　05　L=1000

EGUN1 ： 型番
01 ： 厚さ（単位：mm）01 は 1mm を表します。
05 ： 幅（単位：mm）05 は 5mmを表します。
L=1000 ： 長さ（単位:mm）

１．品質特性
項目 特性値 単位
硬さ 4.0以下 N/cm2
表面抵抗値 常態値 0.10以下 Ω
70℃22Hr後
圧縮残留歪 70℃22Hr後 20.0以下 %
難燃性 UL94V-0 合格 ―
粘着力 16.0以上 Ｎ/25㎜
　※上記特性値はEGUN1 1010の特性値です。

EGUNH1　シリーズ
●形状・型番及び寸法表示
 形状は厚さ×幅×長さの長方体からなり、型番、寸法を図1の様に表示します。

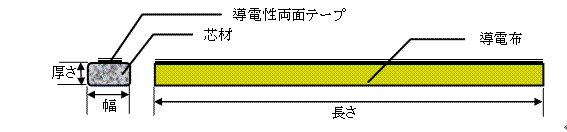

図1. EGUNH1
EGUNH1　 02 １0　 Ｌ＝1000

EGUNH1 ： 型番
02 ： 厚さ（単位：mm）02 は 2mm を表します。
10 ： 幅（単位：mm）10 は 10mmを表します。
L=1000 ： 長さ（単位:mm）

１．品質特性

項目 特性値 単位 試験方法等
表面抵抗値 0.10以下 Ω/□ JIS　K7194
難燃性 合格 ― UL94　V-0
粘着力 10.0以上 Ｎ/25㎜ JIS　Z0237

EGU1　シリーズ
●形状・型番及び寸法表示
 形状は厚さ×幅×長さの長方体からなり、型番、寸法を図1の様に表示します。
図1. EGU1
EGU1　06　10　L=1000

EGU1 ： 型番
06 ： 厚さ（単位：mm）06 は 6mm を表します。
10 ： 幅（単位：mm）10 は 10mmを表します。
L=1000 ： 長さ（単位:mm）

１．品質特性

項目 特性値 単位
硬さ 3.0以下 N/cm2
表面抵抗値 常態値 0.10以下 Ω
60℃湿度90 %72Hr後 0.15以下
圧縮残留歪 70℃22Hr後 10.0以下 %
難燃性 UL94V-0 合格 ―
粘着力 16.0以上 N /25mm
　※上記特性値はEGU1 1010の特性値です。

ETNW100　シリーズ
●形状・型番及び寸法表示
 形状は厚さ×幅×長さの長方体からなり、型番、寸法を図1の様に表示します。
図1. ETNW100
ETNW100　005　05　L=1000

ETNW100 ： 型番
005 ： 厚さ（単位：mm）005 は 0.5mm を表します。
05 ： 幅（単位：mm）05 は 5mmを表します。
L=1000 ： 長さ（単位:mm）
１．品質特性

項目 特性値 単位
表面抵抗値 常態値 0.10以下 Ω
60℃湿度90 %72Hr後 0.10以下
難燃性 UL94V-0 合格 ―
粘着力 16.0以上 N /25mm

　※上記特性値はETNW100　00505の特性値です。

EFKD1　シリーズ
●形状・型番及び寸法表示
 形状は断面がD型状となっており、型番、寸法を図１の様に表示します。
図1. EFKD1
EFKD1　08　16　L=1000

EFKD1 ： 型番
08 ： 厚さ（単位：mm）08 は 8mm を表します。
16 ： 幅（単位：mm）16 は 16mmを表します。
L=1000 ： 長さ（単位:mm）

１．品質特性

項目 特性値 単位
表面抵抗値 常態値 0.10以下 Ω
圧縮残留歪 70℃22Hr後 30.0以下 %
難燃性 UL94V-0 合格 ―
粘着力 15.3以上 N /25mm


EFKL1　シリーズ
●形状・型番及び寸法表示
形状は断面がL型状となっており、型番、寸法を図１の様に表示します。
図1. EFKL1
EFKL1　06　06　L=500

EFKL1 ： 型番
06 ： 厚さ（単位：mm）06 は 6mm を表します。
06 ： 幅（単位：mm）06 は 6mmを表します。
L=500 ： 長さ（単位:mm）

１．品質特性

項目 特性値 単位
表面抵抗値 常態値 0.10以下 Ω
圧縮残留歪 70℃22Hr後 30.0以下 %
難燃性 UL94V-0 合格 ―
粘着力 15.3以上 N /25mm


ECL　シリーズ
●形状・型番及び寸法表示
形状は断面形状となっており、型番・寸法を図１の様に表示します。
図1. ECL
ECL　07　12　L=1000

ECL ： 型番
07 ： 厚さ（単位：mm）07 は 7mm を表します。
12 ： 幅（単位：mm）12 は 12mmを表します。
L=1000 ： 長さ（単位:mm）

１．品質特性

項目 特性値 単位
表面抵抗値 常態値 0.10以下 Ω
圧縮残留歪 70℃22Hr後 20.0以下 %
難燃性 UL94V-0 合格 ―

EFKNB　シリーズ
●形状・型番及び寸法表示
形状は厚さ×幅×長さの長方体からなり、型番、寸法を図1の様に表示します。
図1. EFKNB


EFKNB　06　06　L=1000

EFKNB ： 型番
06 ： 厚さ（単位：mm）06 は 6mm を表します。
06 ： 幅（単位：mm）06 は 6mmを表します。
L=1000 ： 長さ（単位:mm）

１．品質特性

項目 特性値 単位
圧縮力 10.0以下 Ｎ/㎝2
表面抵抗値 常態値 0.10以下 Ω
60℃湿度 90%72Hr 後 0.17以下
圧縮残留歪 70℃22Hr後 30.0以下 %
難燃性 UL94V-0 合格 ―
粘着力 15.3以上 N /25mm

EFKLB　シリーズ
●形状・型番及び寸法表示
形状は断面がL型状となっており、型番、寸法を図１の様に表示します。
図1. EFKLB
EFKLB　08　10　L=500

08 ： 厚さ（単位：mm）08 は 8mm を表します。
10 ： 幅（単位：mm）10 は 10mmを表します。
L=500 ： 長さ（単位:mm）

１．品質特性

項目 特性値 単位
表面抵抗値 常態値 0.10以下 Ω
圧縮残留歪 70℃22Hr後 35.0以下 %
難燃性 UL94V-0 合格 ―
粘着力 15.3以上 N /25mm
