イーバリアー　ソフトガスケット

404

イーバリアーは高性能ノンハロゲンウレタンフォームを使用したシールドパッキンです。
シールドソフトパッキング全製品でUL94 V-0に合格しております。※
シールド用導電性テープ全製品でUL510FRに合格しております。※
また全製品でROHS指令に対応しております。

※一部製品を除きます

◆製品仕様　特徴

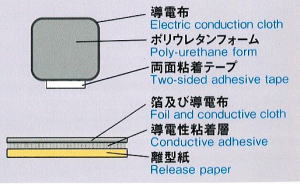

大きく分けてウレタンフォームタイプ、テープタイプが存在します。
シールドガスケット製品の定尺は1000mmです。※一部除く
導電性テープの定尺は品種により異なります。
加工を得意としておりますので、ご要望の寸法への切断加工、
シート加工、抜き加工などにも対応可能です。

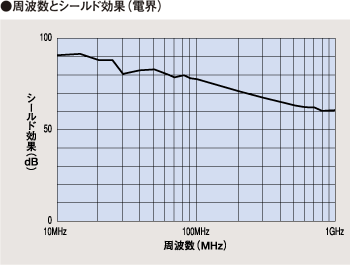

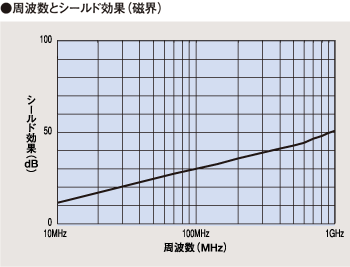

周波数とシールド効果
EGUSK、EGUN1、EGU1、ETNW100

◆代表製品型式

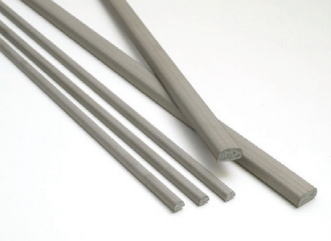

標準形状シリーズ

型式	写真	特徴	表面抵抗値	単位	粘着力	単位
EGUSK		芯材にスーパーソフトポリウレタンフォームを使用しており、接圧を弱くしながら優れた導電性があります。	0.10以下	Ω/□	10.0以上	N/25mm
EGUNH1		構成材料を全て*ハロゲンフリーとし環境に配慮しております。 ※IEC61249-2-21準拠	0.10以下	Ω/□	10.0以上	N/25mm
EGUN1		貼り付け面への安定した接圧を保つため反発力重視のポリウレタンフォームを使用しています。	0.10以下	Ω（自社法）	16.0以上	N/25mm
EGU1		芯材にスーパーソフトポリウレタンフォームを使用しており、接圧を弱くしながら優れた導電性があります。	0.10以下	Ω（自社法）	16.0以上	N/25mm
EFKNB		導電布（表皮）を黒くしているため筐体色と合わせたい時に適しています。	0.10以下	Ω（自社法）	15.3以上	N/25mm
EAGN5	―	表面にアルミ箔/PETフィルムを採用しており切断部に機械のほつれが発生しません。	0.10以下	Ω（自社法）	16.0以上	N/25mm
ETNW100		芯材が入っていない為厚さが非常に薄く狭いスペースにも貼り付ける事ができます。	0.10以下	Ω（自社法）	16.0以上	N/25mm

特殊形状シリーズ

型式	写真	特徴	表面抵抗値	単位	粘着力	単位
EGUSK-S		芯材にスーパーソフトポリウレタンフォームを使用しており、貼り付け面に支持体を入れる事によりD形状、L形状、T形状の製造ができます。	0.10以下	Ω/□	10.0以上	N/25mm
EFKD1		半円形状で剥がれにくいためスライド部分などのシールドに適しています。	0.10以下	Ω/□	15.3以上	N/25mm
EFKL1		L形状で少ない圧縮力でシールド可能な為、扉の開閉部などに適しています。	0.10以下	Ω/□	15.3以上	N/25mm
EFKLB		導電布（表皮）を黒くしているため筺体色と色を合わせたい扉の開閉部分などに適しています。	0.10以下	Ω（自社法）	15.3以上	N/25mm
ECL		粘着テープを使用せずはめ込むだけのアセンブリにより貼り付け時間のコストダウンを行いたい時に適しています。	0.10以下	Ω（自社法）	―	―

テープシリーズ

型式	写真	特徴	表面抵抗値	単位	粘着力	単位
ETA-65		アルミ箔に導電性粘着剤を塗布した導電性粘着テープです。面方向・厚さ方向に高い導電性のため、電磁波シールド・アース取りに適しています。またハロゲンフリータイプで環境にも配慮しています。	0.10以下	Ω/25mm （自社法）	7.3以上	N/25mm
ETA-100R	―	アルミ箔に導電性粘着剤を塗布した導電性粘着テープです。ETA-65よりアルミ箔が厚いため強度が必要な場所に最適です。またハロゲンフリータイプで環境にも配慮しています。	0.20以下	Ω/25mm （自社法）	9.9以上	N/25mm
ETC-65RNT2		銅箔に導電性粘着剤を塗布した導電性粘着テープです。面方向・厚さ方向に高い導電性があり、電磁波シールド・アースに適しています。またハロゲンフリータイプで環境にも配慮しています。	0.10以下	Ω/20mm （自社法）	7.0以上	N/25mm
ETN-120		導電布に導電性粘着剤を塗布した導電性粘着テープです。高い導電性がありフレキシブルのためケーブルやコネクタ部のシールディング、グランディングに適しています。	0.20以下	Ω/25mm （自社法）	6.0以上	N/25mm
ETWN-N		支持体のアルミ箔の両側に導電性粘着剤を塗布しておりシールド効果があります。またハロゲンフリータイプで環境にも配慮しています。	0.10以下	Ω/□	16.0以上	N/25mm

◆代表製品寸法例

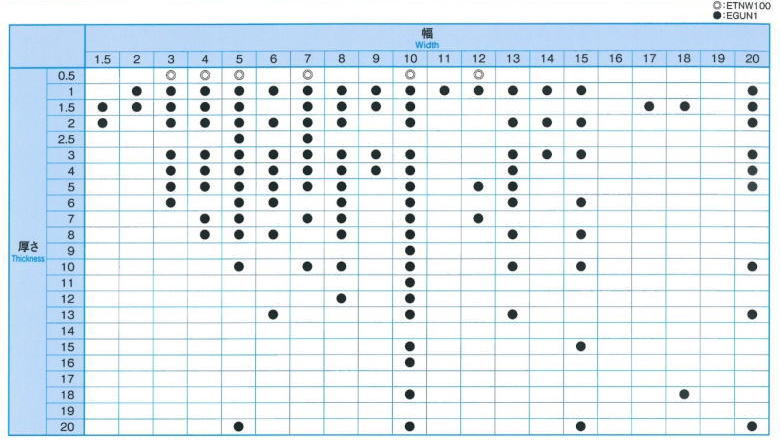

標準形状ガスケットサイズ一覧表

※厚さ20mm以上、幅20mm以上に関しては別途ご相談下さい。

特殊形状ガスケット

●クリップ形状ガスケット　ECLシリーズ

厚さ	幅
3.5mm × 9mm
7mm × 12mm

●D形状ガスケット　EFKD1シリーズ
●D形状ガスケット　EGUSK D型シリーズ

厚さ	幅
3mm × 6mm
6mm × 7mm
8mm × 16mm

●L形状ガスケット　EFKL1シリーズ
●L形状ブラックガスケット　EFKLBシリーズ

定尺は500mmが最大となります。
8mm×10mmは定尺は1000mmです。

厚さ	幅
5mm × 16mm
6mm × 6mm
8mm × 10mm
20mm × 15mm
24mm × 14mm

●T形状ガスケット　EGUSK-S

厚さ	幅
6mm × 6mm

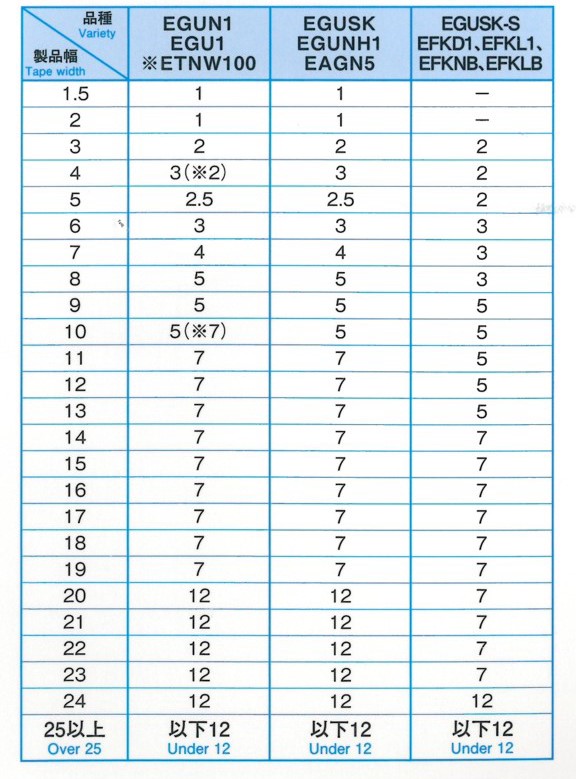

テープ幅一覧表
