P.663
■6ナイロンチューブ(ナイロンチューブ) |
244 |
特徴:
●ご注文は、10m単位にて承ります。
AR039
|
|
6ナイロンチューブ |
コード |
内径(mm) |
外径(mm) |
長さ(m) |
244-1071-01 |
1.6 |
3.2 |
10 |
244-1071-02 |
2 |
4 |
10 |
244-1071-03 |
3 |
5 |
10 |
244-1071-04 |
4 |
6 |
10 |
244-1071-05 |
5 |
7 |
10 |
244-1071-06 |
6 |
8 |
10 |
244-1071-07 |
7 |
9 |
10 |
244-1071-08 |
8 |
10 |
10 |
244-1071-09 |
9 |
11 |
10 |
244-1071-10 |
10 |
12 |
10 |
244-1071-11 |
12 |
14 |
10 |
※取り消し線の製品は現在、生産中止品となっております。(2021年9月6日)
|
■カラーナイロンチューブ(ナイロンチューブ) |
244 |
特徴:
●従来の注油・油圧・空圧等の配管に使用されていた銅パイプの代替品として最適なチューブです。
●耐候性は黒色の方が数倍優れていますので、支障のない限り黒色のチューブを奨励します。
●ご注文は、100m単位にて承ります。又、色指定をしてください。
●耐薬品性につきましては、詳細をお問合せ下さい。
AR039
|
|
カラーナイロンチューブ |
コード |
内径
(mm) |
外径
(mm) |
常用圧力Mpa
(kgf/cm2) |
最小曲げ
半径(mm) |
長さ
(m) |
色 |
244-1075-01 |
2.5 |
4 |
2.6(26) |
15 |
100 |
白・黒・黄 |
244-1075-02 |
4 |
6 |
2.6(26) |
25 |
100 |
白・黒・赤・青・黄・緑 |
244-1075-03 |
6 |
8 |
1.8(18) |
35 |
100 |
白・黒・赤・青・緑 |
244-1075-04 |
7.5 |
10 |
1.8(18) |
35 |
100 |
白・黒 |
244-1075-05 |
8 |
10 |
1.8(18) |
50 |
100 |
白・黒・赤・青・緑 |
244-1075-06 |
9 |
12 |
1.8(18) |
55 |
100 |
白・黒・赤・青 |
244-1075-07 |
9.2 |
12 |
1.8(18) |
60 |
100 |
白・黒 |
244-1075-08 |
12 |
15 |
1.7(17) |
90 |
100 |
白・黒 |
244-1075-09 |
13 |
16 |
1.8(18) |
100 |
100 |
白・黒 |
*本表は20℃に於ける値を示す。 |
■カラーナイロンチューブ(ナイロンチューブ) |
244 |
特徴:
●従来のナイロンチューブにはない柔軟性を持ち、限られたスペース内の配管や複雑な配管等に最適です。
●白・黒・赤・青・黄・緑・橙の7色があり、配管の識別が容易に行えます。
(ただし、-01,-07,-08は白・黒の2色のみです。)
●ご注文は20m単位にて承ります。又、色指定をしてください。
●耐薬品性につきましては、詳細をお問合せ下さい。
AR039
|
|
軟質カラーナイロンチューブ |
コード |
内径(mm) |
外径(mm) |
常用圧力Mpa(kgf/cm2) |
最小曲げ半径(mm) |
長さ(m) |
244-1076-01 |
2 |
3.2 |
2.0(20) |
7 |
20 |
244-1076-02 |
2.5 |
4 |
1.8(18) |
10 |
20 |
244-1076-03 |
4 |
6 |
1.7(17) |
20 |
20 |
244-1076-04 |
6.0 |
8 |
1.3(13) |
30 |
20 |
244-1076-05 |
7.2 |
10 |
1.2(12) |
40 |
20 |
244-1076-06 |
8.9 |
12 |
1.2(12) |
55 |
20 |
244-1076-07 |
11.5 |
15 |
1.0(10) |
80 |
20 |
244-1076-08 |
12 |
16 |
1.1(11) |
90 |
20 |
*本表は20℃に於ける値を示す。 |
ソフトナイロンチューブ(NB) |
312 |
特徴:
●耐圧性に優れ、高圧での使用が可能。
●温水・熱媒体油にも使用可能。
●屈曲疲労に強く長時間安定して使用可能。
●豊富なチューブカラー。
●使用温度範囲:-15〜90℃(凍結なきこと)
|
|
<注文例> |
|
|
|
|
|
NB0425 |
− |
20 |
− |
B
|
|
@ |
|
A |
|
B |
|
(コード) |
(チューブ全長) |
(チューブカラー) |
コード…@ |
外径 |
内径 |
定尺…A |
標準色/色コード…B※ |
mm |
mm |
m |
B |
R |
O |
YB |
Y |
G |
BU |
CB |
W |
BR |
YG |
P |
NB0425 |
4 |
2.5 |
20/100 |
● |
● |
▲ |
▲ |
● |
▲ |
● |
● |
○ |
▲ |
▲ |
▲ |
NB0640 |
6 |
4 |
20/100 |
● |
● |
▲ |
▲ |
● |
▲ |
● |
● |
○ |
▲ |
▲ |
▲ |
NB0860 |
8 |
6 |
20/100 |
● |
● |
▲ |
▲ |
● |
▲ |
● |
● |
○ |
▲ |
▲ |
▲ |
NB1075 |
10 |
7.5 |
20/100 |
● |
● |
▲ |
▲ |
● |
▲ |
● |
● |
○ |
▲ |
▲ |
▲ |
NB1290 |
12 |
9 |
20/100 |
● |
● |
▲ |
▲ |
● |
▲ |
● |
● |
○ |
▲ |
▲ |
▲ |
NB1613 |
16 |
13 |
20 |
● |
▲ |
▲ |
▲ |
▲ |
▲ |
● |
▲ |
○ |
▲ |
▲ |
▲ |
※B:ブラック、R:レッド、O:オレンジ、YB:イエローブラウン、Y:イエロー、G:グリーン、
BU:ブルー、CB:クリアブルー、W:ミルクホワイト、BR:ブラウン、YG:イエローグリーン、
P:ピンク
|
|
仕様
使用流体 |
空気、水(条件有※1)、熱媒体油(条件有※1) |
最高使用圧力(20℃ 65%RH時) |
1.0MPa(※2) |
使用真空圧力 |
-100kPa |
使用温度範囲 |
-15〜90℃(凍結なきこと) |
チューブ硬度(参考) |
shore D58 |
警告
※1)使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。
・水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
・異物や汚染物が混入していない日本国内の一般水道水は使用可能です。
その他の水を使用の場合は実機評価にてご確認ください。
・ワンタッチ継手に接続して水、熱媒体油を使用される際は、インサートリング(WR)を
必ず使用してください。
※2)最高使用圧力は、20℃65%RH時の値です。その他の温度の場合は、破壊圧力曲線から
十分余裕のある安全率をみてご使用ください。
|
真空用(ソフトナイロン)チューブ(NC) 生産中止 |
312 |
●柔軟性に優れ、揺動部の配管に最適。
●材質:ポリアミドエラストマー
●使用温度範囲:−15〜50℃
※こちらの商品ですが2010年3月後半をもちまして
生産中止となります。
代替品はこちら↓↓
真空チューブUDシリーズ(ソフトポリウレタン製)
(チューブカラー:クリアーのみ) |
|
コード…@ |
外径 |
内径 |
定尺…A |
標準色/色コード…B |
mm |
mm |
m |
透明 |
NC0425 |
4 |
2.5 |
20/100 |
C |
NC0640 |
6 |
4 |
20/100 |
C |
NC0860 |
8 |
6 |
20/100 |
C |
NC1075 |
10 |
7.5 |
20/100 |
C |
NC1290 |
12 |
9 |
20/100 |
C |
定尺販売のみ
*受注生産で、チューブ指定長によるカット販売も致しております。
お問い合わせ下さい。
|
真空チューブUDシリーズ(ソフトポリウレタン製) |
312 |
●従来のNCチューブと基本性能は同等。ポリウレタン製にリニューアルしました |
●極軟質の為、アクチュエータ周り等の揺動部、小さな曲げ半径を必要とするコンパクト配管に最適です。 |
チューブをカットする時に便利なカットマークが500mm間隔で表示されています。 |
|
|
形 式
|
チューブ外径
(φmm)
|
チューブ内径
(φmm)
|
標準全長
(m)
|
最小曲げ半径
(mm)
|
最小取付半径
(mm)
|
質量
(g/m)
|
UD 0425-□-C |
4
|
2.5
|
20・ 100
|
8
|
12
|
9
|
UD 0640-□-C |
6
|
4
|
20・ 100
|
12
|
18
|
18
|
UD 0860-□-C |
8
|
6
|
20・ 100
|
27
|
41
|
26
|
UD 1075-□-C |
10
|
7.5
|
20・ 100
|
34
|
51
|
40
|
UD 1290-□-C |
12
|
9
|
20・ 100
|
38
|
57
|
57
|
|
※.形式内の□には標準全長をご記入ください。※.UDチューブの標準カラーは透明のみです。 |
|
仕様
使用流体 |
空気
|
最高使用圧力(20℃ 65%RH時) |
UD0425、0640:0.4MPa ※1
UD0860、1075、1290:0.3MPa
※1
|
使用真空圧力 |
-100kPa
|
使用温度範囲 |
-15〜50℃(凍結なきこと)
|
|
※1. |
最高使用圧力は、20℃
65%RH時の値です。その他の温度の場合は、破懐圧力曲線から十分余裕のある安全率を見てご使用ください。また、チューブが揺動および屈曲などの可動部にある場合、分子間発熱による自己発熱で温度が上昇し、チューブ破損の原因となる可能性があります。 |
※2. |
ワンタッチ継手に接続して使用する際は必ずインサートリング(内径保護リング)をご使用ください。チューブ抜けの原因となる可能性があります。 |
最小取付半径は、無負荷時の値です。真空使用時には、チューブの潰れが発生し易い為、最小取付半径に余裕を持たせてください。(余裕の目安:最小取付半径×1.3) |
|
ご使用の前に必ずお読みください。安全上のご注意についてはこちらをご覧ください。 |
ポリアミドチューブ
(食品加工機配管用ストレートチューブ)
生産中止 |
312 |
●食品、添加物等の規格基準
(S34厚生省告示第370号)に適合
●黄変が極めて少ない。
(ナイロンチューブ(NA)比)
●使用温度範囲:−15〜60℃
材質:ポリアミド12 |
|
コード…@ |
外径 |
内径 |
定尺…A |
標準色/色コード…B |
mm |
mm |
m |
半透明 |
SNT0420 |
4 |
2 |
20/100 |
W |
SNT0425 |
4 |
2.5 |
20/100 |
W |
SNT0640 |
6 |
4 |
20/100 |
W |
SNT0860 |
8 |
6 |
20/100 |
W |
SNT1075 |
10 |
7.5 |
20/100 |
W |
SNT1080 |
10 |
8 |
20/100 |
W |
SNT1290 |
12 |
9 |
20/100 |
W |
SNT1210 |
12 |
10 |
20/100 |
W |
SNT1613 |
16 |
13 |
20 |
W |
! 定尺販売のみ
*受注生産で、チューブ指定長によるカット販売も致しております。お問い合わせ下さい。
※こちらの製品は現在、生産中止品となっております(2024年4月16日)
|

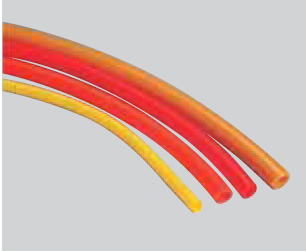

ナイロンチューブ(NA) |
312 |
■ 特 長
●耐圧性に優れ、高圧での使用が可能。
●材質:12ナイロン
●使用温度範囲:−15〜60℃ |
|
コード…@ |
外径 |
内径 |
定尺…A |
標準色/色コード…B |
mm |
mm |
m |
黒 |
赤 |
橙 |
黄土 |
黄緑 |
青 |
透明青 |
乳白 |
NA0425 |
4 |
2.5 |
20/100 |
● |
● |
● |
● |
● |
● |
● |
○ |
NA0640 |
6 |
4 |
20/100 |
● |
● |
● |
● |
● |
● |
● |
○ |
NA0860 |
8 |
6 |
20/100 |
● |
● |
● |
● |
● |
● |
● |
○ |
NA1075 |
10 |
7.5 |
20/100 |
● |
● |
● |
● |
● |
● |
● |
○ |
NA1290 |
12 |
9 |
20/100 |
● |
● |
● |
● |
● |
● |
● |
○ |
NA1613 |
16 |
13 |
20 |
● |
● |
● |
● |
● |
● |
● |
○ |
NA1/8 |
3.18 |
2 |
20/100 |
- |
- |
- |
- |
- |
- |
- |
- |
NA-5/32 |
4 |
2.5 |
20/100 |
● |
● |
● |
● |
● |
● |
● |
○ |
NA-3/16 |
4.76 |
2.99 |
20/100 |
- |
- |
- |
- |
- |
- |
- |
- |
NA-1/4 |
6.35 |
4.57 |
20/100 |
- |
- |
- |
- |
- |
- |
- |
- |
NA-5/16 |
8 |
6 |
20/100 |
● |
● |
● |
● |
● |
● |
● |
○ |
NA-3/8 |
9.53 |
6.99 |
20/100 |
- |
- |
- |
- |
- |
- |
- |
- |
NA-1/2 |
12.7 |
9.56 |
20/100 |
- |
- |
- |
- |
- |
- |
- |
- |
NA-5/8 |
16 |
13 |
20 |
- |
- |
- |
- |
- |
- |
- |
- |
定尺販売のみ
*印:受注生産品
*受注生産で、チューブ指定長によるカット販売も致しております。お問い合わせ下さい。
*色コード:黒−B、赤−R、橙−O、黄土−YB、黄−Y、緑−G、青−BU、透明青−CB、乳白−W
|
