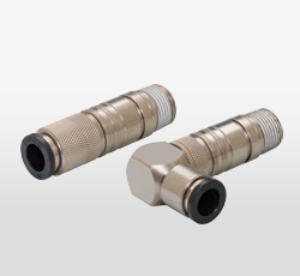

金型温調継手(ワンタッチ継手)
 312


■特 長■
金型冷却用のワンタッチ継手
使用流体は熱媒体油、水(清水)、空気の3 種類
プラグ部を取外すと金型に突起が残りません
ストップ弁内蔵タイプはプラグ脱着時に温水の流出を防止

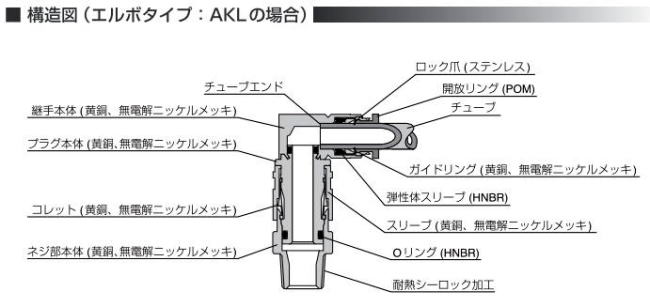

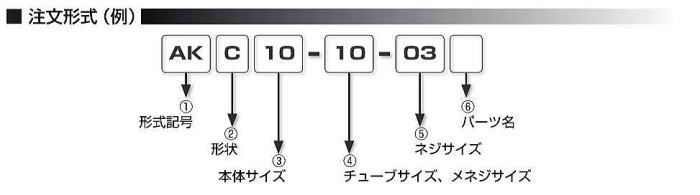

@ . 形式記号
 AK:標準タイプ金型温調継手(ストップ弁無し)
 AS:ストップ弁内蔵タイプ金型温調継手

A . 形状(ネジ部(ソケット)のみの場合は無記入)
 C:ストレート
 L:エルボ

B . 本体サイズ
 08:08 シリーズ(標準タイプのみ)
 10:10 シリーズ

C . チューブサイズ・メネジサイズ(ネジ部(ソケット)のみの場合は無記入)
チューブサイズ チューブ外径(mm) チューブ内径(インチ)   メネジ
記号 6 8 10 12 ID06B ID09B 01F 02F 03F
サイズ φ6 φ8 φ10 φ12 1/4 3/8 RC1/8 RC1/4 RC3/8

D . ネジサイズ
ネジサイズ 管用テーパネジ
記号 1 2 3 4
サイズ R1/8 R1/4 R3/8 R1/2

E . パーツ名
 無記入:プラグとソケットのセット
 P:プラグ
 S:ソケット(ネジ部のみ)


仕 様
使用流体 空気  水(清水)(条件有※)  熱媒体油(条件有※)
最高使用圧力 0.9MPa
使用真空圧力 -100kPa −
使用温度範囲 0〜60℃ (凍結なきこと) 0〜99℃ (凍結なきこと) 0〜120℃ (凍結なきこと)

警告
※ . 使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。
 1.  水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
 2.  水、熱媒体油使用の際は、インサートリングを必ず使用してください。



--- 金型温調継手一覧表 ---
■ プラグ・ソケットセットタイプ
ワンタッチ継手付
ストレート
ワンタッチ継手付
エルボ
メネジストレート ホース用継手付
ストレート
AKC

AKL



AKC-F



AKC-B


■プラグ単体タイプ
ワンタッチ継手付
ストレート
ワンタッチ継手付
エルボ
メスネジストレート ホース用継手付
ストレート

AKC-P
AKL-P

AKC-FP

 AKC-BP

 ■ソケット単体 オプション
金型埋め込み用ネジ部 インサートリング
AK

WR
■ストップ弁内蔵 プラグ・ソケットセットタイプ
ワンタッチ継手付
ストレート
ワンタッチ継手付
エルボ
 メネジストレート ホース用継手付
ストレート
ASC
ASL

ASC-F


ASC-B

■ストップ弁内蔵 プラグ単体タイプ
ワンタッチ継手付
ストレート
ワンタッチ継手付
エルボ
メスネジストレート  ホース用継手付
ストレート
ASC-P

ASL-P



ASC-FP


ASC-BP

■ストップ弁内蔵タイプ用ソケット単体
金型埋め込み用ネジ部
AS
