インサートリング
 312
RoHS対応品
 ■ 特長
 チューブの内側からチューブの収縮を防ぎます。
極端に柔らかいチューブでも、接続部に差し込むことで使用可能。
(真空用チューブ(UD)など)
チューブの引き抜き力をアップ。チューブを内側からサポート。
チューブの引き抜き力をアップさせチューブをしっかりロックします。


チューブフィッティングに水を流す場合に、必ずご使用ください。

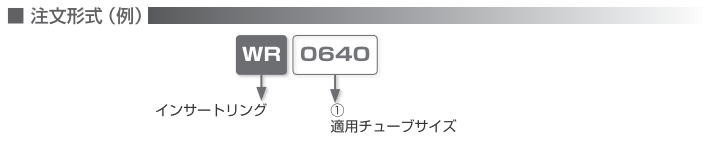

 @.チューブサイズ(外径×内径)
  ミリサイズ
記号 0320 0425 0640 0850 0860 1065 1075 1080 1280 1290 1210 1611 1613
外径(mm) φ3 φ4 φ6 φ8 φ8 φ10 φ10 φ10 φ12 φ12 φ12 φ16 φ16
内径(mm) φ2 φ2.5 φ4 φ5 φ6 φ6.5 φ7.5 φ8 φ8 φ9 φ10 φ11 φ13

  インチサイズ
記号 3/16-30 1/4-42 1/4-46 3/8-60 3/8-70 1/2-85 1/2-96
外径(mm) φ4.76 φ6.35 φ6.35 φ9.53 φ9.53 φ12.7 φ12.7
内径(mm) φ3 φ4.2 φ4.6 φ6 φ7 φ8.5 φ9.6


■ 適用チューブサイズ一覧

チューブサイズ チューブ名
記号 外径
(mm)
内径
(mm)
UB UBS UC CTB UTB UD UE NA NB SNT FB CTA SFT SET
0320 3 2 WR0320 - WR0320 - WR0320 - - - - -
0420 4 2 - - - - - - - - -
0425 4 2.5 WR0425 WR0425 WR0425 WR0425 WR0425 WR0425 WR0425 WR0425 WR0425 WR0425
0640 6 4 WR0640 WR0640 WR0640 WR0640 WR0640 WR0640 WR0640 WR0640 WR0640 WR0640
0850 8 5 WR0850 WR0850 WR0850 - WR0850 WR0850 WR0850 WR0850 WR0850 WR0850
0860 8 6 - - - WR0860 - WR0860 WR0860 WR0860 WR0860 WR0860
1065 10 6.5 WR1065 WR1065 WR1065 - WR1065 - - - - -
1075 10 7.5 - - - WR1075 - WR1075 WR1075 WR1075 WR1075 WR1075
1080 10 8 - - - - - - - WR1080 - WR1080
1280 12 8 WR1280 WR1280 WR1280 - WR1280 - - - - -
1290 12 9 - - - WR1290 - WR1290 WR1290 WR1290 WR1290 WR1290
1210 12 10 - - - - - - - - - -
1611 16 11 WR1611 - - - - - - - - -
1613 16 13 - - - - - WR1613 WR1613 WR1613 - WR1613
1/8 3.18 2 WR0320 - - - - - - - - -
5/32 4 2.5 WR0425 - - - - WR0425 - - - -
3/16-30 4.76 2.99 WR3/16-30 - - - - WR3/16-30 - - - -
1/4-42 6.35 4.15 WR1/4-42 WR1/4-42 - - - - - - - -
1/4-46 6.35 4.57 - - - - - WR1/4-46 - - WR1/4-46 WR1/4-46
5/16 8 5 WR0850 - - - - - - - - -
5/16 8 6 - - - - - WR0860 - - - -
3/8-60 9.53 5.99 WR3/8-60 WR3/8-61 - - - - - - - -
3/8-70 9.53 6.99 - - - - - WR3/8-70 - - WR3/8-70 WR3/8-70
1/2-85 12.7 8.5 WR1/2-85 WR1/2-85 - - - - - - - -
1/2-96 12.7 9.56 - - - - - WR1/2-96 - - - -
5/8 16 11 WR1611 - - - - - - - - -
5/8 16 13 - - - - - WR1613 - - - -
 ※.USB.UC.CTB及びFB.CTA欄のインチサイズは、CTB.CTAのみ対象となります。




■ 寸法表
                                       単位:mm
型式 適用チューブ
外径×内径(Φ)
φD1 φD2 B 板厚 質量(g)
WR0320 3×2 2 2.3 18 0.2 0.2
WR0425 4×2.5 2.5 2.8 18 0.2 0.3
WR0640 6×4 4 4.5 18.5 0.2 0.4
WR0850 8×5 5 5.5 20 0.2 0.5
WR0860 8×6 6 6.5 20 0.2 0.6
WR1065 10×6.5 6.5 7 22 0.2 0.8
WR1075 10×7.5 7.5 8 22 0.2 0.9
WR1080 10×8 8 8.5 25 0.2 1
WR1280 12×8 8 8.5 25 0.2 1
WR1290 12×9 9 9.5 25 0.2 1.2
WR1210 12×10 10 10.5 25 0.2 1.4
WR1611 16×11 11 13.5 27 0.2 1.9
WR1613 16×13 13 13.5 27 0.2 1.7
WR3/16-30 4.76×2.99 3 3.5 19 0.2 0.3
WR1/4-42 6.35×4.15 4.2 4.7 18.5 0.2 0.5
WR1/4-46 6.35×4.57 4.6 4.9 18.5 0.2 0.5
WR3/8-60 9.53×5.99 6 6.5 22 0.2 0.8
WR3/8-70 9.53×6.99 7 7.5 22 0.2 0.9
WR1/2-85 12.7×8.5 8.5 9 25 0.2 1.1
WR1/2-96 12.7×9.56 9.6 10 25 0.2 1.5
 ※.インサートリングの材質には、SUS304を使用しております。
