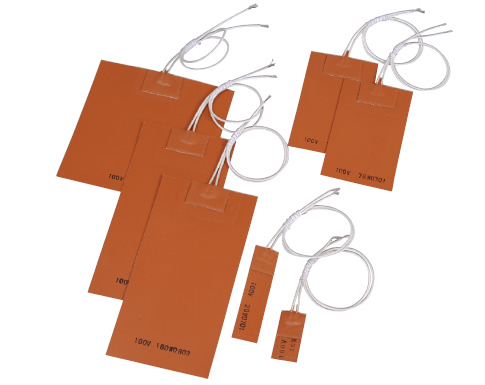

シリコーンラバーヒーター
608
■概要
シリコンラバーヒーターは、金属ヒーターにはない、フレキシブルな面状発熱体です。連続200℃で高寿命、自由に設計できることから、各産業分野で多く使われております。
■製品の特徴
  • 面状発熱体
  • ガラスクロスカレンダー加工シート採用
  • 自由な形状で設計できます
  • 円、異形、穴あり、R加工できます
  • 優れた熱応答性
  • 1.5mmという薄さ
  • どんなものにもジャストフィット
  • ヒーターなのに柔らかな素材

ご注意
  • ヒーターを大気中で空焼きしないでください。発火等の恐れがあります。ヒーター取付け面に対して浮いている場合も同様です。
  • ヒーターを金属板と被加熱物で挟みこむ際は、リード線が金属板に接触しないようにしてください。
  • 蒸気、水中、腐食性ガス等の雰囲気中では使用できません。
  • ヒーターに穴をあける等の加工は出来ません。また、ラバーに傷がついてしまった際は使用できません。
  • 定格電圧(V)以上での使用はしないでください。
  • ヒーターを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒーターには、すぐに触れないでください。
  • 被加熱物とヒーター間のすき間が大きいと異常昇温します。ヒーター固定には十分注意が必要です。

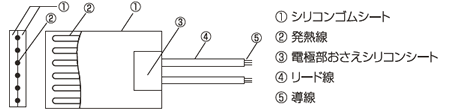

基本構造

上下2枚のシリコンゴムシートの間に抵抗エレメントを配し、内部エアーを除去した後に圧縮プレスし、
薄いシート状に一体化した構造となっております。

取付方法
  • シリコン耐熱接着剤100gチューブ
    シリコンラバーヒーター専用の接着剤をシリコンラバーヒーターに塗布して被加熱物に接着します。
  • 両面テープ加工(耐熱100℃又は200℃)
    シリコンラバーヒーターの裏面に両面テープを貼り付け被加熱物に接着します。
    (お客様にて両面テープを貼り付けることは出来ません。)
  • 焼付加工
    弊社工場での一体焼付加工
  • 円筒ものなど
    マジックテープ方式、SUS バンド、フックスプリング方式、スナップボタン方式

■温度コントローラー及び温度センサーはこちら
温度コントローラー 温度センサー

■仕様
耐熱温度 SRタイプ:連続200℃/最高使用温度230℃
HTタイプ:連続260℃/最高使用温度280℃
電気特性 容量公差±10%
耐電圧AC1500V/1分間
絶縁抵抗値 100MΩ以上/DC500V
寸法 最大 450mm×3000mm、又は500×700mm
最小 25mm×30mm
標準厚み1.5mm
(電源入力部の厚みは4〜6mm程度となります)

UL対応の場合は、弊社営業部までご連絡下さい

■電力密度
制御温度により異なりますが、一般的に0.8W/cm2以下が最適です。
(電力密度が高すぎますと温度制御がしづらくなりますのでご注意ください)

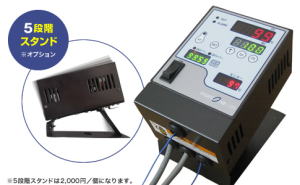

温度制御
アナログ式 ラフな温度管理向き(0〜100℃可変ツマミタイプ、他)
デジタル式 より精度の高い温度管理向き
(-199〜1372℃可変ボタンタイプ「monoone-100・monoone-200」)
※詳しいカタログご希望の方はご連絡下さい

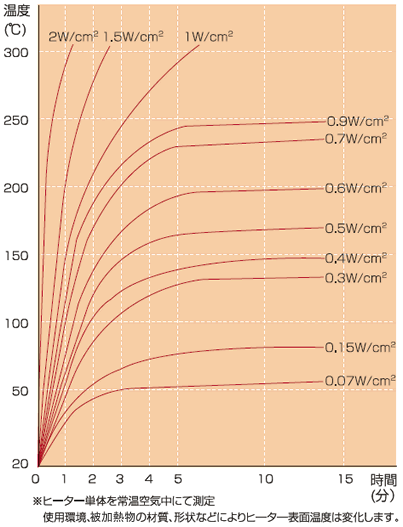

■空気中における表面温度

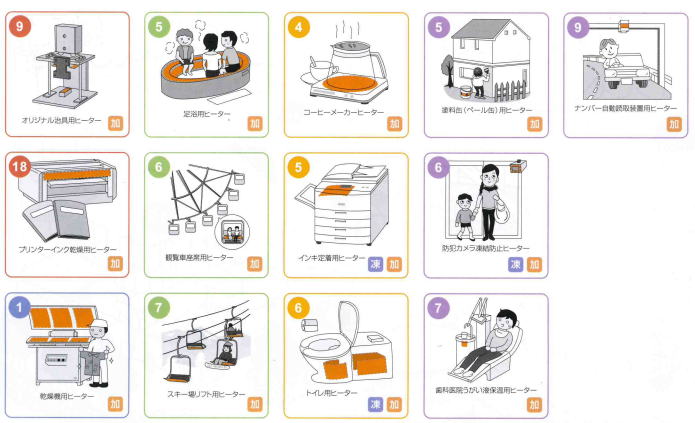

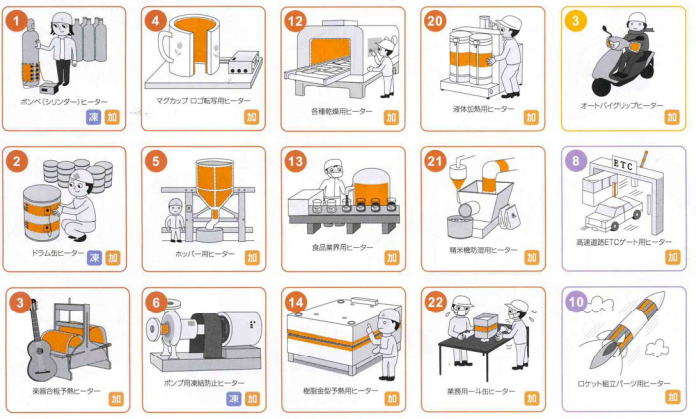

■製品仕様例


■型式表

製品コード ワット数(W) サイズ(A×B)
(mm×mm)
SR100-10-25-50 10 25×50
SR100-20-25-100 20 25×100
SR100-25-25-125 25 25×125
SR100-30-25-150 30 25×150
SR100-40-25-200 40 25×200
SR100-50-25-250 50 25×250
SR100-60-25-300 60 25×300
SR100-20-50-50 20 50×50
SR100-40-50-100 40 50×100
SR100-50-50-125 50 50×125
SR100-60-50-150 60 50×150
SR100-80-50-200 80 50×200
SR100-100-50-250 100 50×250
SR100-120-50-300 120 50×300
SR100-60-75-100 60 75×100
SR100-75-75-125 75 75×125
SR100-90-75-150 90 75×150
SR100-120-75-200 120 75×200
SR100-150-75-250 150 75×250
SR100-180-75-300 180 75×300
SR100-80-100-100 80 100×100
SR100-100-100-125 100 100×125
SR100-120-100-150 120 100×150
SR100-160-100-200 160 100×200
SR100-200-100-250 200 100×250
SR100-240-100-300 240 100×300
SR100-125-125-125 125 125×125
SR100-150-125-150 150 125×150
SR100-200-125-200 200 125×200
SR100-250-125-250 250 125×250
SR100-300-125-300 300 125×300
SR100-180-150-150 180 150×150
SR100-240-150-200 240 150×200
SR100-300-150-250 300 150×250
SR100-360-150-300 360 150×300
SR100-320-200-200 320 200×200
SR100-400-200-250 400 200×250
SR100-480-200-300 480 200×300
SR100-500-250-250 500 250×250
SR100-600-250-300 600 250×300
SR100-720-300-300 720 300×300
