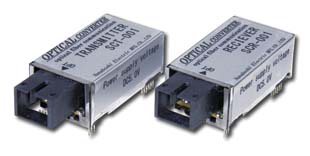

光デジタルリンク SC-001/SC-002
247
TTL レベルを光ファイバ1 本で最大10km伝送
●伝送帯域DCからのシングルモード光ファイバ通信が可能で、既存のTTL 電気信号に変調処理をすることなく、そのまま使用できます。
●単方向通信を光ファイバ1本でできます。
●シングルモードファイバ及びマルチモードファイバに対応。
●配線するだけですぐ動作可能、光ファイバ通信が始めての方でも簡単に使用できる。
●光ファイバによる通信の為、落雷やノイズなどからの被害を軽減できます。

■用途
◎工場施設、鉄道施設などのFA機器

接続例

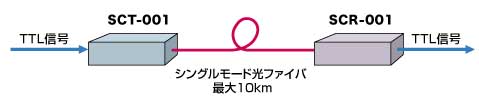

SC-001/002接続例

<ご検討の際は、必ず仕様書にてご確認ください>
主な仕様(寸法単位:mm)
 型式
SC-001シリーズ
SC-002シリーズ
送信
受信
送信
受信
SCT-001
SCR-001
SCT-002
SCR-002
 使用波長
1310nm
 発光素子
LD
LD
 受光素子
PIN-PD
PIN-PD
 適合光ファイバ
シングルモードファイバ (SM 10/125)/マルチモードファイバ (GI 50/125)PC研磨
 適合光コネクタ
SC型(JIS C 5973 F04)
 最大伝送距離
シングルモードファイバ 10km/マルチモードファイバ 3km ※
 信号変調方式
2値PWM方式
 電源電圧
DC5.0V
DC3.3V
 通信信号形式
5VTTL
3.3VTTL
 伝送速度
DC〜10Mbps
 伝送遅延時間
150ns以下(光ファイバ遅延含まず)
 ジッタ量
±27ns以下
 入出力信号論理
正論理
 使用温度範囲
−20〜70℃(結露なきこと)
 寸法
21.4(W)×52.2(D)×14.2(H)突起部含まず
※SMF時は0.5dB/km、MMF時は3dB/kmの値となります。
仕様書ダウンロード
 SC-001シリーズ/SC-002シリーズ
