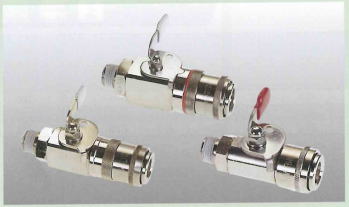

メガフローカップリング
411
特長
●フルフロー設計
エアーツール、機械の性能を最大限にひきだします。(圧力損失、流量損失、エア漏れ対策を同時に行なえます。)
●エア漏れ対策
プラグ傷、パッキン硬化などによるエア漏れを軽減

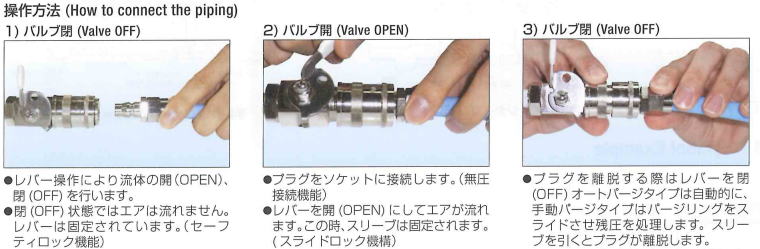

●ワンタッチ接続
無圧で接続。又 パージタイプでは2次側(ホース、ツールなど)の残圧を抜く機能で、ホースの鞭打ち現象や、ツールを抜く際の反動も防止します。
●セーフティーロック機能
プラグを挿入しないとレバーは開きません。
レバーでエアーを遮断しないと、プラグ外れません。
●ネジ部シール加工(Rネジ)
ネジ部シール加工が施されているため、そのまま配管可能
 オス型ニップルはこちらをご参照ください。

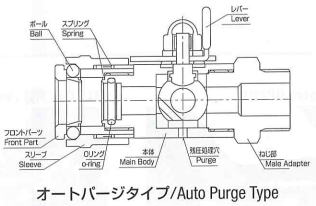

■構造図

■メガフロー1 オートパージタイプ
型式  A B φC D L R T H 重量
MPS-2M-A 73.0 38.5 28.0 28.5 67.0  40.5 R1/4  22.0  208
MPS-3M-A 74.0 38.5 28.0 28.5 67.6  40.5 R3/8  22.0  212
MPS-4M-A 77.0 38.5 28.0 28.5 69.0 40.5 R1/2 22.0 220
■メガフロー1 手動パージタイプ
型式  A B φC D L R T H 重量
MPS-2M 88.2 53.7 28.0 28.5 82.2  40.5 R1/4  22.0  272
MPS-3M 89.2 53.7 28.0 28.5 82.8 40.5 R3/8  22.0  276
MPS-4M 92.2 53.7 28.0 28.5 84.2 40.5 R1/2 22.0 282
■メガフロー2 手動パージタイプ
型式  A B φC D L R T H 重量
MPS-40M 114.7 67.3 38.5 38.0 106.7  60.5 R1/2  32.0  656
MPS-60M 117.7 67.3 38.5 38.0 108.2 60.5 R3/4  32.0  668
