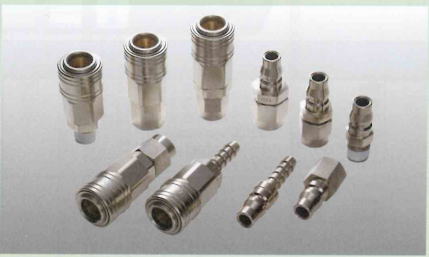

CHSカップリング
411
特長
●ボディー銅鉄製
耐久性や錆等を考慮しボディーに銅鉄を採用
●ラクラク奪着
ワンタッチタイプでプラグの抜き差しがラクラク
●充実のアイテム
ホース用ナットタイプやオス、メスネジタイプからフリーアングルタイプまで幅広いラインナップ
●エア漏れ対策
プラグ傷、パッキン硬化などによるエア漏れを軽減
●ネジ部シール加工(Rネジ)
ネジ部シール加工が施されているため、そのまま配管可能


安全機能付大容量タイプはこちら
メガフローXカップリング
安全機能付大容量タイプはこちら
メガフローカップリング
適用ホース
ブレードホース
カップリングセット
耐スパッターホース
メガホース

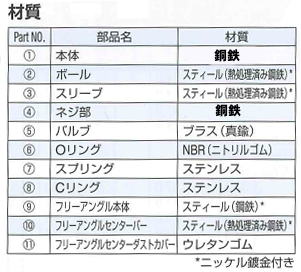

※上記材質修正点
本体:ブラス×→鋼鉄○
ネジ部:ブラス×→鋼鉄○

■ソケット
型式 接続部 A φB C D E 重量
CHS-02M※ R1/4 38.5 28.0 28.5 67.0 40.5 208
CHS-03M※ R3/8 38.5 28.0 28.5 67.6 40.5 212
CHS-04M※ R/1/2 38.5 28.0 28.5 69.0 40.5 220
CHS-02F Rc1/4 54.5 25.9 21.0 21.0 - 120
CHS-03F Rc3/8 54.5 25.9 21.0 21.0 - 111
CHS-04F Rc1/2 61.1 25.9 21.0 27.0 - 158
CHS-5H 5x8ウレタンホース 59.0 25.9 21.0 21.0 14.0 120
CHS-6H 6x9 ウレタンホース 61.6 25.9 21.0 21.0 16.0 127
CHS-6.5H 6.5x10 ウレタンホース 61.1 25.9 21.0 21.0 16.0 125
CHS-8H 8x12 ウレタンホース 64.1 25.9 21.0 21.0 19.0 139
CHS-11H 11x16 ウレタンホース 70.7 25.9 21.0 27.0 24.0 185
CHS-8MH MH-8 65.5 25.9 21.0 21.0 17.0 121
CHS-10MH MH-10 65.5 25.9 21.0 21.0 19.0 125
CHS-7B 7mm内径ホース 73.5 25.9 21.0 21.0 - 100
CHS-10B 10mm内径ホース 78.0 25.9 21.0 21.0 - 104
CHS-13B 13mm内径ホース 80.0 25.9 21.0 21.0 - 107
※おネジ部分には」シール加工が施されており、シールテープを巻く手間がかかりません。
■フリーアングルソケットシリーズ
型式 接続部 A φB C D E F 重量
3FAS-6.5H-CHS 6.5x10 ウレタンホース 92.0 25.9 21.0 21.0 17.0 16.0 158
3FAS-8H-CHS 8x12 ウレタンホース 97.0 25.9 21.0 21.0 19.0 19.0 172
3FAS-8MH MH-8 97.5 25.9 21.0 21.0 19.0 17.0 159
2FAS-10MH MH-10 97.5 25.9 21.0 21.0 19.0 19.0 172

■ニップル
※メガフローXカップリング、メガフローカップリングのオス側カップリングとしてご使用いただけます。
型式 接続部 A φB C D E 重量
C4P-01M R1/8 37.0 - 14.0 - - 22
C4P-02M R1/4 41.0 - 14.0 - - 27
C4P-03M R/3/8 41.5 - 17.0 - - 33
C4P-04M R1/2 48.0 - 22.0 - - 57
C4P-02F Rc1/4 37.3 - 17.0 - - 30
C4P-02FF G1/4 37.5 - 17.0 - - 30
C4P-03F Rc3/8 38.9 - 21.0 - - 43
C4P-04F Rc1/2 44.5 - 27.0 - - 78
C4P-5H 5x8ウレタンホース 41.1 - 14.0 - 14.0 33
C4P-6H 6x9 ウレタンホース 44.2 - 16.0 - 16.0 43
C4P-6.5H 6.5x10 ウレタンホース 44.2 - 16.0 - 16.0 42
C4P-8H 8x12 ウレタンホース 48.0 - 19.0 - 19.0 61
C4P-11H 11x16 ウレタンホース 54.1 - 24.0 - 24.0 106
PME-8 MH-8 47.1 - 17.0 - 17.0 41
PME-10 MH-10 47.1 - 19.0 - 19.0 49
C4P-7B 7mm内径ホース 45.0 14.0 - - - 19
C4P-10B 10mm内径ホース 45.0 14.0 - - - 20
C4P-13B 13mm内径ホース 45.0 17.0 - - - 26
