KYコイル E-KYC

423

■特徴

●	バキューム…つぶれにくく曲げ保形成に優れ、バキューム（吸い込み）にも使用可能です。
●	非塩ビ…オレフィン系樹脂とスチレン系工ラストマーを使用した環境に優しいホースです。
●	環境対策…焼却時にダイオキシンなどの有害ガスの発生が抑えられます。
●	可塑剤フリー…溶出物質の要因である可塑剤を一切含まないノンオイルホース。
●	低溶出・低臭気…塩ビと比較して溶出物質が少ないため、食品・飲料、化粧品用途に適しています。
●	耐薬品性…内層はオレフィン系樹脂を採用しており優れた耐薬品性を有します。
●	楽々力ット…オール樹脂ホースのため、簡単にカットができ作業性や安全性に優れます。
●	透明性…流体が確認できるナチュラル色。
●	グリーン調達…2019年7月22日の改正RoHS指令（RoHS2.0）10物質群を含有していない、もしくは閾値未満です。
●	専用継手…専用継手との組合せで、ホース・継手の選定ミスによる事故が予防できます。
●	食品衛生性…食品衛生法・食品、添加物等の規格基準（昭和34年厚生省告示第370号）に適合

■用途

●	食品・飲料・醸造用などの移送配管
●	食品・飲料・醸造用などの移送配管
●	ファインケミカルなどの高純度化学薬品の移送配管
●	酸、アルカリなどの薬液配管
●	塩ビホースの可塑剤が流体に悪影響を及ぼす場合の対策用として

■仕様
使用温度：0～70℃

■流体
薬品・食品・飲料・香料・化粧品・酒類・油・水・粉体・エアー

■機能
非塩ビ・耐薬品性・低溶出性・低臭気性・食衛適合・バキューム・折れにくい・耐アルコール

■規格

型式	内径×外径	使用圧力 MPa		許容曲げ半径 at20℃	使用温度範囲	定尺	製品重量	色調
型式	(mm)	at20℃	at70℃	(mm)	℃	(m)	kg/巻	色調
E-KYC-12	12×18	-0.1～0.5	-0.1～0.25	50	0～70	50	7.01	ナチュラル
E-KYC-15	15×22	-0.1～0.5	-0.1～0.25	60		50	10.22
E-KYC-19	19×26	-0.1～0.4	-0.1～0.2	85		50	12.95

■技術資料　※以下のデータはいづれも試験値で保証値ではありません。

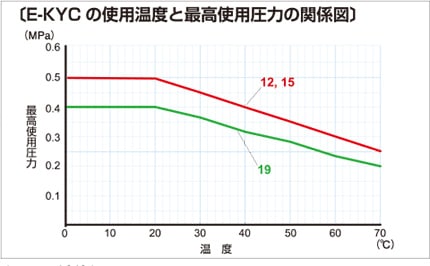

E-KYCの使用温度と最高使用圧力の関係図

＜KYシリーズの原材料の燃焼ガスデータ＞

項目	生成量	検出限界（mg/g）
窒素化合物	検出限界以下	1
硫黄酸化化合物	検出限界以下	3
塩化水素	検出限界以下	0.1
シアン化水素	検出限界以下	0.005

※試験方法： JIS K7217に準ずる

＜浸出試験データ＞　JIS S 3200-7：2004「水道用器具・浸出性能試験方法」による。

項目	KYシリーズ	軟質塩ビチューブ	ポリエチレンチューブ	定量下限
非イオン界面活性剤	検出せず	検出せず	検出せず	0.005mg/L
フェノール類	検出せず	26mg/L	0.014mg/L	0.0005mg/L
有機物[全有機炭素（TOC）の量]	検出せず	30mg/L	検出せず	0.3mg/L

KYシリーズは厚生労働大臣が定める給水に関する浸出基準※に適合しています。

流体に対してホースは接水面積が大きいため、ホース材質によっては可塑剤・安定剤などが溶出する可能性があります。上記データはKYシリーズの低溶出性を示しています。
※給水装置の構造及び材質に関わる省令の一部を改正する省令（平成16年厚生労働省令第6号）
※給水装置の構造及び材質の基準に関わる試験の一部を改正する件
（平成16年厚生労働省告示第15号）

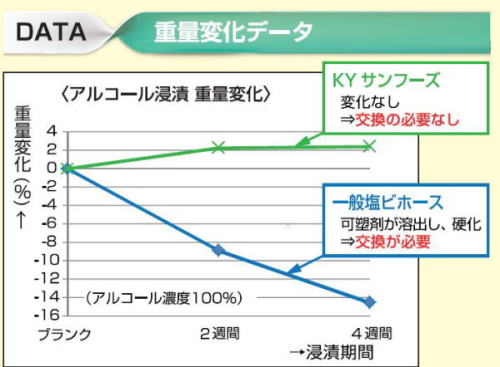

重量変化データ

■専用継手とアクセサリー

品名	材質・特長
エイトロックS [E-ELS]	・材質：SUS304（本体、リング、ナット）、POM(スリーブ）・ホースメーカーが設計した安心・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能

エイトロックB [E-ELB]	・材質：真鍮カドミウム75ppm以下（本体、リング、ナット）、POM(スリーブ）・欧州RoHS指令を指針としたカドミレス対応・ホースメーカーが設計した安心・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能

エイトロックフェルール＜E-ELF＞	・材質：SCS16（本体）、SCS13(リング、ナット）、POM(スリーブ）・フェルール接続方式のナット締め継手のため、ホース交換が可能です。・薬品用配管から食品、飲料、酒類用配管まで幅広い用途に対応・ニップル端部が液溜りしにくいため、コンタミ、洗浄回数の改善につながります。
エイトニップルS＜E-FTS＞	・材質：SUS316L（耐腐食性に優れるSUS316Lを使用）・ホ－スバンド2本締め　二ップル部が長く、ホ－スバンド２本締めが可能・フラット２段構造により、バンドの締め付け面積が大きくホ－スをしっかり固定する事が可能
エイトニップルB＜E-FTB＞	・材質：真鍮カドミウム75ppm以下・欧州RoHS指令を指針としたカドミレス対応・ホ－スバンド2本締め　二ップル部が長く、ホ－スバンド２本締めが可能・フラット２段構造により、バンドの締め付け面積が大きくホ－スをしっかり固定する事が可能
保護スプリング・ライト＜E-HSL＞	・材質：SUS304 ・ホ－スのつぶれを防止して、安心して流体を流せます・省スペース配管でホースの曲げ半径が小さい場合の折れ防止に最適・洗浄用ホースなどの手元でホースが折れやすい場合の保護具として
