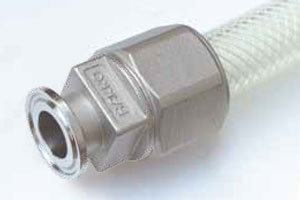

エイトロックフェルール
106

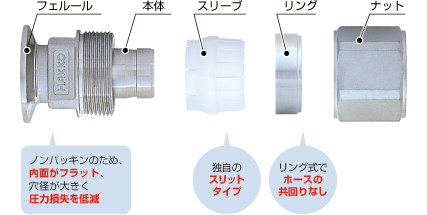

特長 ● 継手の再使用が可能 袋ナット式のフェルール継手だから、現場での施工が容易で、ホース交換時には継手の再使用が可能です。 ● 液溜りが少ない衛生的な継手 HAKKOホース専用設計の液溜りが少ないニップル形状で、衛生的な流体搬送を実現します。 また、継手材質には腐食に強いSCS16（SUS316L相当＝接液面）を採用しています。 ● ノン・ゴムパッキンシール 本体の内面がフラットで、ゴムパッキンを使用していないため、パッキンからの溶出物の心配がありません。 接液部の材質SCS16（SUS316L相当）は多くの食品や薬品、溶剤に耐性があります。 材質：SCS16（SUS316L相当）（本体）、SCS13（SUS304相当）（リング、ナット）、POM（スリーブ）

型式	適合ホースサイズ 内径×外径 （mm）	継手規格	寸法 (mm)						標準重量 (g/個)	交換用 スリーブ
			A	B	C	L	2面幅	HEX
E-ELF-19-15A	19×26	15A	34	27.5	17.5	60	30	41	310	E-EL-19-SL
E-ELF-19-1S		1S	50.5	43.5	23	60	30	41	350
E-ELF-25-1S	25×33	1S	50.5	43.5	23	67	36	46	410	E-EL-25-SL
E-ELF-32-1.5S	32×41	1.5S	50.5	43.5	35.7	80	46	55	630	E-EL-32-SL

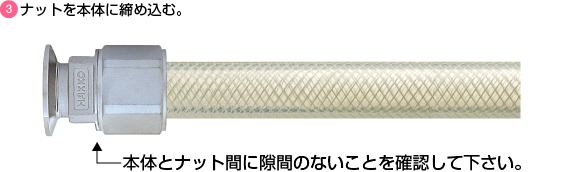

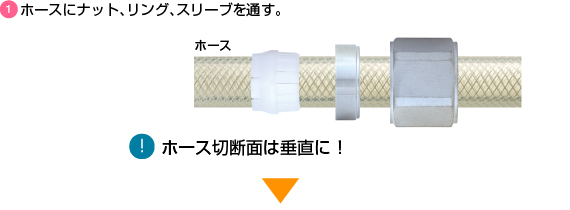

■エイトロックフェルール　取付要領

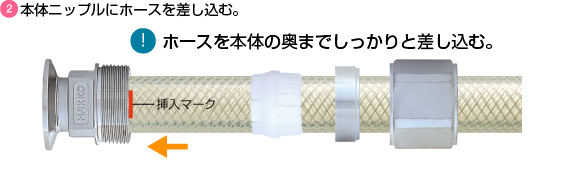

各型式の挿入位置

※ホースを差し込む前に、あらかじめ挿入位置に印（挿入マーク）を付けると確実に取り付けられます。

型式	挿入位置（a）
E-ELF-19-15A	11mm
E-ELF-19-1S	11mm
E-ELF-25-1S	13mm
E-ELF-32-1.5S	16mm

E-ELF　エイトロックフェルールシリーズ 適用ホースセット規格

柔軟フッ素ホース

ホース型式	内径×外径 (mm)	継手型式 エイトロックフェルール	使用圧力 (MPa)		使用温度範囲
			20℃	80℃
E-PDB-19	19×26	E-ELF-19-15A	0〜1.0	0〜0.5	-20〜80℃
		E-ELF-19-1S
E-PDB-25	25×33	E-ELF-25-1S		0〜0.3
E-PDB-32	32×41	E-ELF-32-1.5S	0〜0.5	0〜0.25

スーパー柔軟フッ素ホース

ホース型式	内径×外径 (mm)	継手型式 エイトロックフェルール	使用圧力 (MPa)		使用温度範囲
			20℃	80℃
E-SJB-19	19×26	E-ELF-19-15A	0〜1.0	0〜0.5	-20〜80℃
		E-ELF-19-1S
E-SJB-25	25×33	E-ELF-25-1S		0〜0.3
E-SJB-32	32×41	E-ELF-32-1.5S	0〜0.5	0〜0.25

スーパー柔軟フッ素スプリング

ホース型式	内径×外径 (mm)	継手型式 エイトロックフェルール	使用圧力 (MPa)		使用温度範囲
			20℃	80℃
E-SJSP-19	19×26	E-ELF-19-15A	-0.1〜0.4	-0.1〜0.2	-20〜80℃
		E-ELF-19-1S
E-SJSP-25	25×33	E-ELF-25-1S
E-SJSP-32	32×41	E-ELF-32-1.5S	-0.1〜0.3	-0.1〜0.15

プレッシャーホース

ホース型式	内径×外径 (mm)	継手型式 エイトロックフェルール	使用圧力 (MPa)		使用温度範囲
			20℃	60℃
E-TB-19	19×26	E-ELF-19-15A	0〜1.0	0〜0.6	0〜60℃
		E-ELF-19-1S
E-TB-25	25×33	E-ELF-25-1S
E-TB-32	32×41	E-ELF-32-1.5S	0〜0.5	0〜0.35

耐油プレッシャーホース

ホース型式	内径×外径 (mm)	継手型式 エイトロックフェルール	使用圧力 (MPa)		使用温度範囲
			20℃	60℃
E-STB-19	19×26	E-ELF-19-15A	0〜1.0	0〜0.6	0〜60℃
		E-ELF-19-1S
E-STB-25	25×33	E-ELF-25-1S
E-STB-32	32×41	E-ELF-32-1.5S	0〜0.5	0〜0.35

サンフーズ

ホース型式	内径×外径 (mm)	継手型式 エイトロックフェルール	使用圧力 (MPa)		使用温度範囲
			20℃	70℃
E-SF-19	19×26	E-ELF-19-15A	0〜1.0	0〜0.4	0〜70℃
		E-ELF-19-1S
E-SF-25	25×33	E-ELF-25-1S
E-SF-32	32×41	E-ELF-32-1.5S	0〜0.5	0〜0.3

KYサンフーズ

ホース型式	内径×外径 (mm)	継手型式 エイトロックフェルール	使用圧力 (MPa)		使用温度範囲
			20℃	70℃
E-SF-19	19×26	E-ELF-19-15A	0〜1.0	0〜0.4	0〜70℃
		E-ELF-19-1S
E-SF-25	25×33	E-ELF-25-1S
E-SF-32	32×41	E-ELF-32-1.5S	0〜0.5	0〜0.3

KYコイル

ホース型式	内径×外径 (mm)	継手型式 エイトロックフェルール	使用圧力 MPa		使用温度範囲
			20℃	40℃
E-KYC-19	19×26	E-ELF-19-15A E-ELF-19-1S	-0.1〜0.4	-0.1〜0.2	0〜40℃

※KYサンフーズ、KYコイルの使用圧力・使用温度範囲は、エイトロックフェルール装着時には、ホース単体の性能と異なりますので、ご注意下さい。

エイトロックフェルールはＨＡＫＫＯホース専用ジョイントです。

エイトロックフェルールはＨＡＫＫＯホース（適用ホース：E-PDB、E-SJB、E-SJSP、E-TB、E-STB、E-SF、E-KYS、E-KYC）の専用ジョイントです。
エイトロックフェルールに装着して性能を満足するように適用ホースを設計・管理しています。
絶対に「適用ホース以外のホース」及び「他社ホース」を装着しないで下さい。
適用ホース以外のホース及び他社ホースを装着すると、漏れ・破裂等の事故が発生する恐れがあります。

---
