ポリプロピレン系　樹脂チューブ

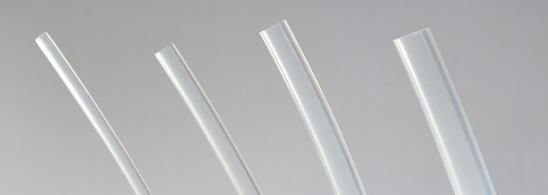

UPチューブ

244

UPチューブは、ポリプロピレン（PP）を主原料にした樹脂チューブで、自動化・省力化機器や
半導体製造装置、理化学機器などで使用する空気、水といった気体、液体の配管に適しています。
PPを基材として、軟性を高めるオレフィン系樹脂を独自の比率で配合、PPならではの優れた耐薬品
性、高いコストパフォーマンスと、最小曲げ半径：9.0mm（4×2.5タイプ）という柔軟性を兼ね備えると
ともに、最高使用圧力：0.8MPaという耐圧性能を実現しました。
高圧状態で使用していないナイロンチューブなどの交換用として、またプラスチック継手
「Zユニオン」を利用する現場に最適な樹脂チューブとして、導入コスト削減に貢献します。

■ 特長
● 高コストパフォーマンスを実現
● PP系樹脂チューブとして優れた耐圧性能（0.8MPa）
● プラスチック継手「Zユニオン」用チューブとして最適
● 優れた柔軟性が小さい曲げ半径を実現、限られたスペースでの
　　配管が可能
● PP同様の優れた耐薬品性能
● 半透明チューブのため、流体の目視確認が可能
● 高精度センサによる品質管理で安定品質を実現

*使用に際して、化学薬品や有機溶剤、塩分、腐食性ガスを含む場合は、
　不良の原因となることがあります。「耐薬品性一覧表」を参照ください。

■ 主な流体と用途

＜流体＞
空気および、その他気体^*
水（純水、水道水、一般工業用水^*）、
その他液体^*
＜用途＞
自動化・省力化機器、
半導体製造装置、理化学機器など

＊適合継手はこちら
↓↓

■UPチューブ仕様一覧

型式	外径（mm）	内径（mm）	最高使用圧力^※1 （mm）	最小曲げ半径^※2 （mm）	チューブ長さ（ｍ）
UPP-4	4.0	2.5	0.8	9.0	100
UPP-6	6.0	4.0		14.0
UPP-8	8.0	5.0		18.0
UPP-10	10.0	6.5		24.0

※1　実用温度範囲における値
※2　最小曲げ半径は、外形変化率が10％以下となる値

■実用温度範囲表
流体の種類によって、実用温度範囲が異なります。

流体	空気、気体^*	水、液体^*	一般作動油^*
実用温度範囲	-20℃～60℃	0℃～60℃	未対応

＊使用に際して、化学薬品や有機溶剤、塩分、腐食性ガスを含む場合は、
　不良の原因となることがあります。「耐薬品性一覧表」を参照ください。
＊液体を使用する場合は、凍結がないようにしてください。

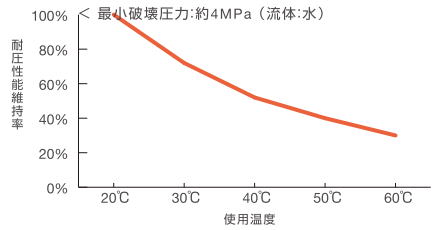

■使用温度　-　最小破壊圧力特性（参照値）
使用温度によって、最小破壊圧力が変化します。

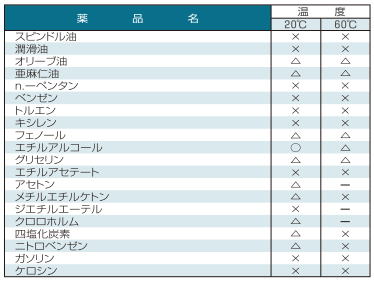

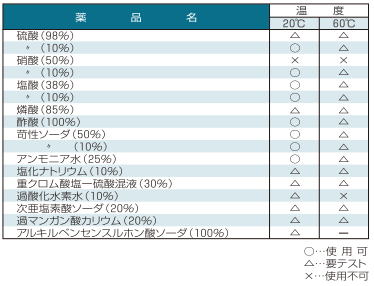

■耐薬品性一覧表
耐薬品性一覧表の判定は、材料そのものの耐薬品性を示すもので、製品としても耐薬品性を保証するものでは
ありません。

注意事項

●	本製品の仕様および、特性を確認し、必ず仕様範囲内（実用温度範囲、最高使用圧力、最小曲げ半径、耐薬品性能など）で、正しく使用してください。
●	チューブは傷つけないようにしてください。【破裂、漏れの原因】
●	チューブの切断には、専用工具を使用してください。また、切断後は、必ず切断面が直角であることを確認してください。【漏れ、抜けの原因】
●	接続後はチューブに引っ張り、ねじれ、曲げ、ひねりがないように、また荷重がかからないようにしてください。【つぶれ、破裂、漏れ、抜けの原因】
●	ねじれ、つぶれ、劣化、軟化など、チューブの状態を定期的に点検してください。
●	流体に化学薬品、有機溶剤、塩分、腐食性ガスが含まれる場合、不良の原因となることがあります。また、薬品の使用にあたっては、「耐薬品性一覧表」を参照ください。
●	本チューブの採用にあたり、当社が推奨する以外の継手を使用する場合は、あらかじめ継手との組み込み評価、安全評価を実施し、問題がないことを確認のうえ、使用ください。
