007

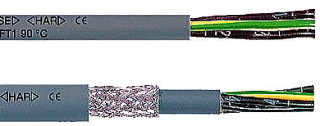

オイルフレックス-150クワトロ
オイルフレックス−150CY クワトロ

「インターナショナル」規格取得ケーブル
(HAR/UL/CSA)
アプリケーション 効率的な在庫管理-オイルフレックス-クワトロは、輸出向けの機械、プラント、装置メーカーに最適なケーブルです。ひとつのケーブルでHAR、UL、CSAを取得しており、世界中どこでも使用可能です。ケーブルを経済的に準備することが可能で、効率的な在庫管理によって輸出向けの製品をスピーディに生産することができます。オイルフレックス-150 クワトロ及びオイルフレックス-150CY クワトロは、乾燥または湿潤した(水・油を含む)屋内において、可動または固定設置の状態で強いストレスのかからない箇所で、ケーブルガイドシステム以外での可動部用として、工作機械、コンベヤ・アッセンブリライン、運搬システム、生産ラインなどの制御装置への電力供給、信号伝送の用途に用いられます。ただし、屋外は含まれません。
特長 特にすぐれた耐油性・難燃性を発揮する特殊PVCベースのシースによって、さまざまな薬品の影響により他のシースでは長期間耐えられないような状況下でも使用することができます。定格600Vの条件でUL/CSA規格を取得しており、他の600Vケーブルと同じ箇所に敷設でき、ケーブルコンジットを分離することは不要です。オイルフレックス-150CY クワトロは、シールド対策用として、信号伝送の際に電磁妨害を低減します。ロボットなど常動的なアプリケーションにつきましては、10ページのA2セレクションテーブルをご参照下さい。
ケーブル構成 オイルフレックス-150 クワトロ(型式表へ)
導体は細銅線を素線とした細撚線、特殊仕様PVCをベースとした絶縁体、内部電線撚り層は多層、線心は黒地に白のナンバリング、緑/黄色の保護接地線、特殊仕様PVCをベースとしたシース、シルバーグレー色(RAL-7001)、難燃性 IEC 332.1及びCSA FT1。
. オイルフレックス-150CY クワトロ(型式表へ)
導体は細銅線を素線とした細撚線、特殊仕様PVCをベースとした絶縁体、内部電線撚り層は多層、線心は黒地に白のナンバリング、特殊仕様PVCをベースとしたインナーシース、錫メッキ銅編組シールド、特殊仕様PVCをベースとしたアウターシース、シルバーグレー色(RAL-7001)、難燃性 IEC 332.1及びCSA FT1。

備考 北米市場(アメリカ・カナダ)に対応した、その他のUL/CSA規格取得ケーブルについては、以下のページを参照ください。
-オイルフレックスFD-90 -オイルフレックス-190/190CY -オイルフレックス-サーボ FD 790 CP -オイルフレックス-891/891CY  -マルチスタンダード・シングルコア
シールドをより確実に接地するために、シールド接地用ケーブルグランドの使用を推奨いたします。製品はEEC指令73/23(低電圧指令)CE適合です。
テクニカルデータ
最小曲げ半径:屈曲時:
オイルフレックス-150:
12.5xケーブル外径
オイルフレックス-150CY :
20xケーブル外径
最小曲げ半径:固定時:
オイルフレックス-150:
4xケーブル外径
オイルフレックス-150CY :
6xケーブル外径
使用温度範囲
屈曲時 HAR:
-5℃〜+70℃
屈曲時 UL+CSA
-5℃〜+90℃
固定時 HAR:
-40℃〜+70℃
固定時 UL+CSA
-40℃〜+90℃
規格:
オイルフレックス-150 クワトロ:
H05VV5-F HAR HD21.13
UL-AWM Style 2587
CSA-AWM IA/B IIA/B
オイルフレックス-150CY クワトロ:
H05VVC4V5-K HAR HD21.13
AWM Style 2587
AWM IA/B IIA/B
保護導体:
G=緑/黄
X=無し
試験電圧:3000V 定格電圧
HAR:U0/U:300/500V
UL+CSA:U:600V
絶縁抵抗:定格絶縁抵抗値:
>20GΩxcm
線心識別:
黒字に白のナンバリング(VDE 0293)
素線構成:
細撚線、VDE 0295 クラス
5 / IEC 228 Cl.5及びUL-Style
