BOXTM シリーズ  096
製品写真及び寸法図
BOXTM-401 BOXTM-801 BOXTM-802 BOXTM-1001 BOXTM-1002
BOXTM-1003 BOXTM-2000 BOXTM-2001
BOXTM-2002 BOXTM-2003
防水ボタン・変換アダプター - - -

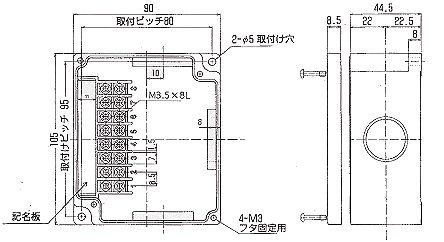

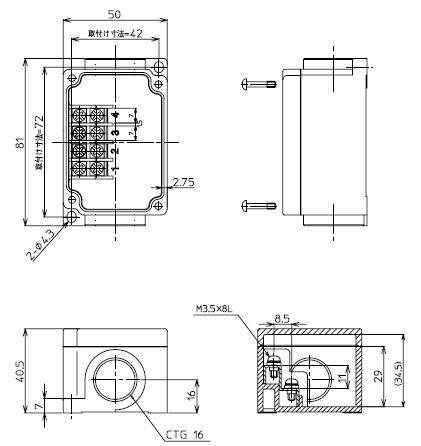

●BOXTM-401(IP67) AC,DC600V/20A

●取込口サイズ
  CTG16×2

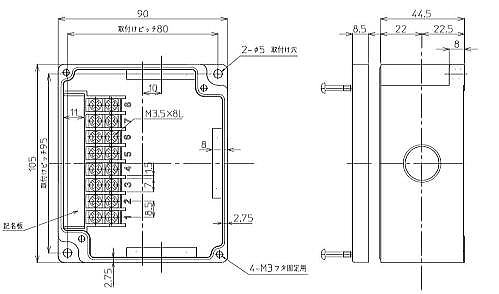

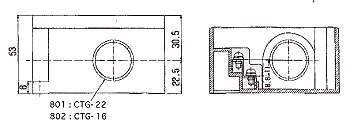

●BOXTM-801

●取込口サイズ
  CTG22×3

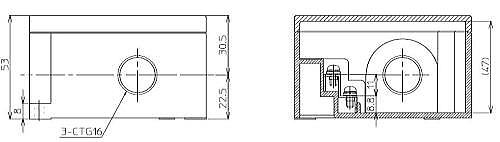

●BOXTM-802

●取込口サイズ
  CTG16×3

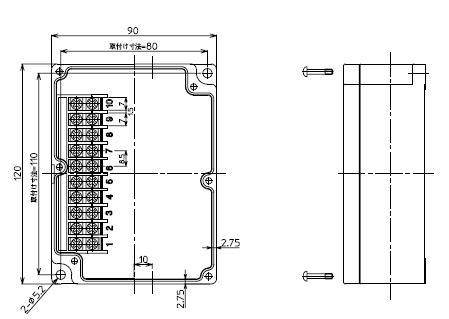

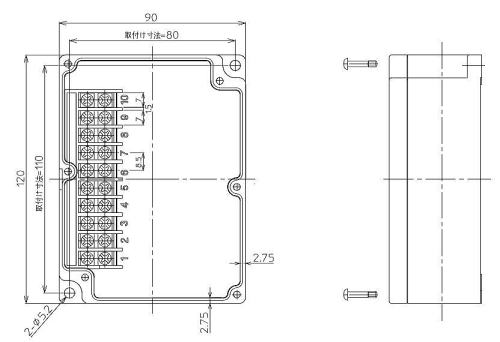

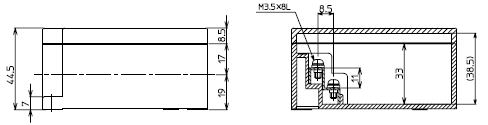

●BOXTM-1001

●BOXに加工がしてありませんので
仕様に応じて穴加工を施してご使用
下さい。

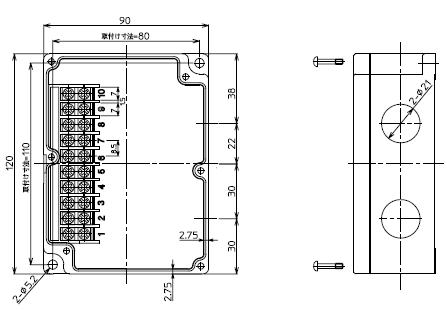

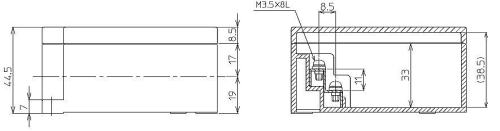

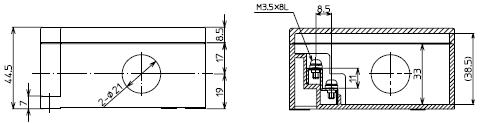

●BOXTM-1002


●BOXに穴加工(φ21×2)がしてある
タイプです。
●お客様で防水コネクタを取付けるだけで
ご使用頂けます。


●BOXTM-1003

●BOXに穴加工(φ21×2)がしてあ
るタイプです。
●お客様で防水コネクタを取付けるだ
けでご使用頂けます。

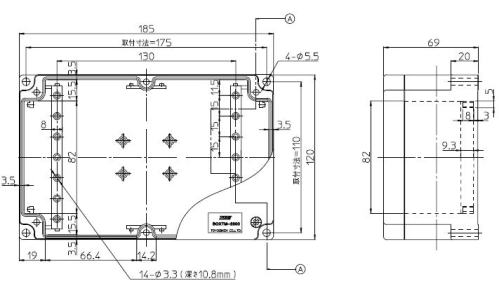

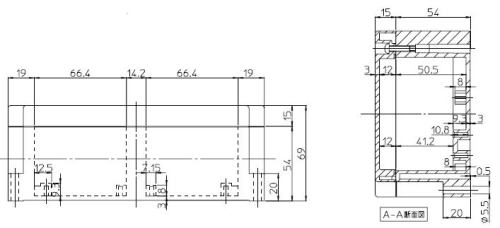

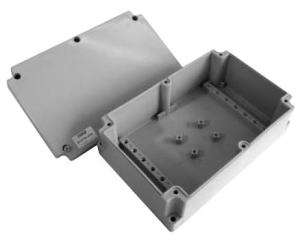

●BOXTM-2000
●BOXのみですから、お好みの部品端
子台、レール、基板、その他を取付け
てご使用下さい。

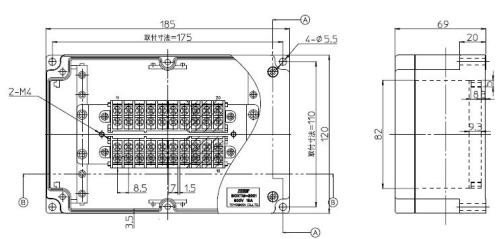

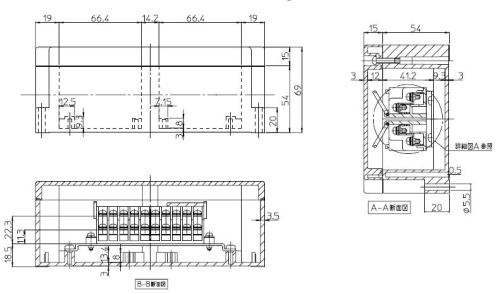

●BOXTM-2001

●BOXに端子台(20極)を取付けてあ
ります。
●BOXに加工がしてありませんので
仕様に応じて穴加工を施してご使用下
さい。

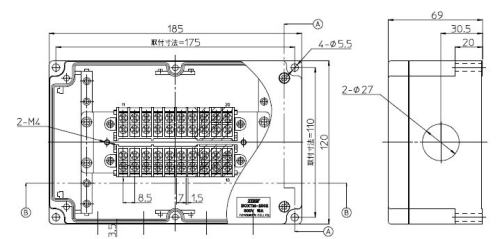

●BOXTM-2002

●BOXに端子台(20極)を取付けてあ
ります。
●BOXに穴加工(φ27×2、φ21×4)
がしてあるタイプです。
●お客様で防水コネクタを取付けるだけ
でご使用頂けます。

●BOXTM-2003

●BOXのみですから、お好みの部品端子
台、レール、基板、その他を取付けて
ご使用下さい。
●BOXに穴加工(φ27×2、φ21×4)
がしてあるタイプです。
●お客様で防水コネクタを取付けるだけ
でご使用頂けます。

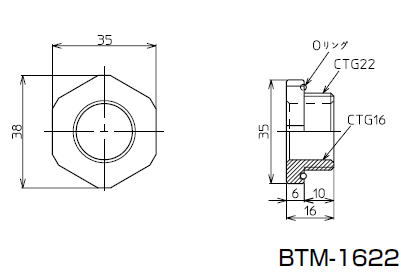

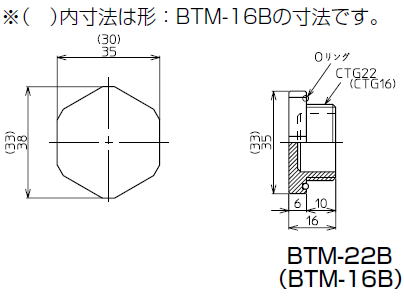

●防水ボタン、変換キャップ
