センサー保護チューブ概要・使用方法
接続コネクター目次へ 技術資料へ 各種被覆材へ ファイバープロテクター素材へ
各種センサーメーカの光電センサ、ファイバセンサ、近接センサ等の光ファイバやコードを、作業中の引っかけ、溶接火花、繰り返し曲げなどのストレスによる断線から確実に守ります。

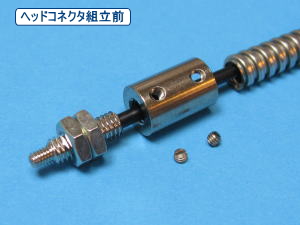

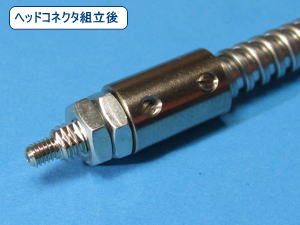

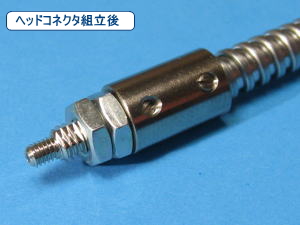

また、下の写真のように、各種センサーのセンサヘッドに対し、ヘッドコネクタとセンサー保護チューブの組み合わせで完全にコードを保護できるため、今まで使用できなかった移動部、可動部にもセンサの用途を拡大できます。

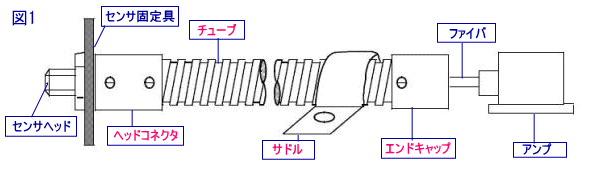

製品は図1のように、ヘッドコネクタ、チューブ、エンドキャップの3点で構成され、ファイバユニットに取り付けて使用します。但し、本製品をご使用いただけるのは、

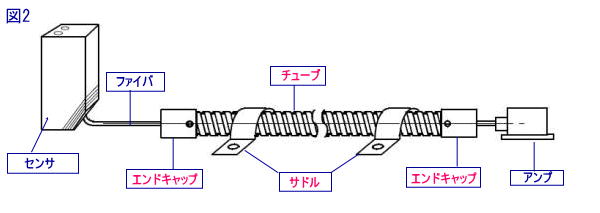

ファイバユニットのヘッド形状がねじタイプか円柱タイプで、ファイバはフリーカットタイプのセンサです。簡易的な使用方法として図2のように両端エンドキャップ付きの保護チューブをストレスのかかるファイバ部分にのみかぶせる使用方法もあります。本製品を使用できるのは、ファイバがフリーカットタイプのセンサです。
1)通常の使用方法
ファイバユニットのヘッド形状→ねじタイプか円柱タイプ、ファイバ→フリーカットタイプのセンサ

図中の赤字には商品詳細ページへのリンクがあります。

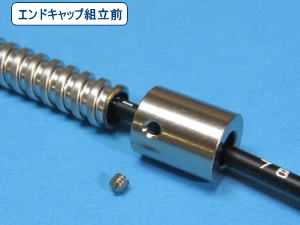

センサー保護チューブ・ヘッドコネクタ・エンドコネクタ

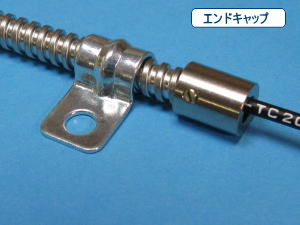

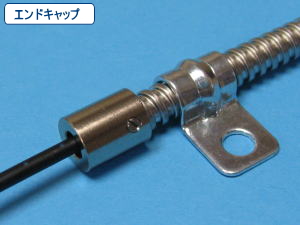

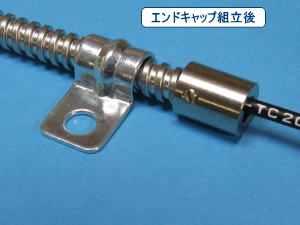

センサー保護チューブ・ヘッドコネクタ・エンドコネクタ センサー保護チューブ・ヘッドコネクタ・エンドコネクタ・サドル

2)簡易的な使用方法
ファイバがフリーカットタイプのセンサのみ
光ファイバー保護チューブ 簡易的な使用方法
図中の赤字には商品詳細ページへのリンクがあります。

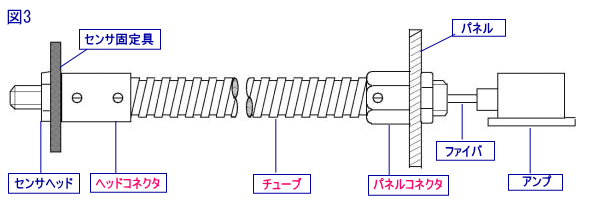

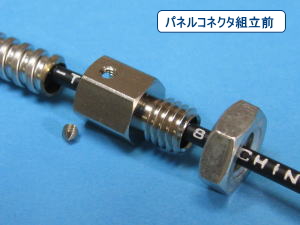

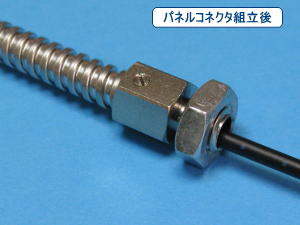

3)パネルコネクタ固定型
ファイバユニットのヘッド形状→ねじタイプか円柱タイプ、ファイバ→フリーカットタイプのセンサ

図中の赤字には商品詳細ページへのリンクがあります。
センサー保護チューブ・センサヘッド・ヘッドコネクタ・チューブ・パネルコネクタ・ファイバ・アンプ
