MAX-LOK®の特長
●A-A-59326(MIL-C-27487)を基準に製作しております。
●特同径サイズなら、どのタイプ・どの材質とも結合出来ます。
●どんな流体にも使用できるよう、本体材質をステンレス・アルミニウム・ブロンズ・ポリプロピレンを用意しております。
●全製品耐圧検査を行っております。
MAX-A 雌ネジアダプター MAX-D 雌ネジカプラー MAX-F 雄ネジアダプター MAX-B 雄ネジカプラー
MAX-E ホースシャンクアダプター MAX-C ホースシャンクカプラー MAX-DP ダストプラグ MAX-DC ダストキャップ

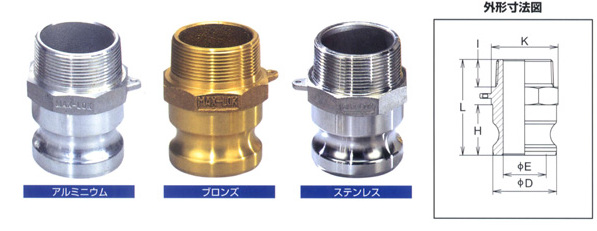

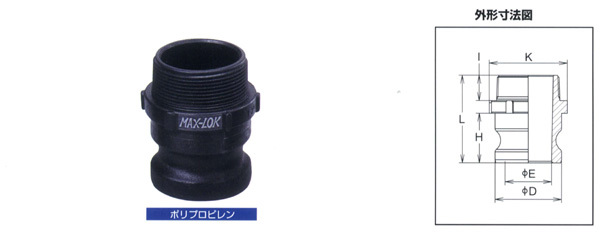

■MAX-F 雄ネジアダプター

MAX-LOK型番 75×50-F 75-F 100-F 125-F 150-F 200-F 250-F 300-F 400-F 500-F 600-F
呼び径 ミリ 20×15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
インチ 3/4×1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6"
φD 32 32 36.7 45.5 53.4 63 75.8 91.5 119.5 145.6 175.9
φE 21 21 24 28 36 46 56 73 98 124 150
K 27 35 39 48 56 68 79 97 125 149 197
H 28 28 34 40 41 48 49 51 53 55 57
I 17 20 21 23 23 27 32 34 40 40 45
L 56 60 69 77 79 89 100 104 117 120 128
※材質・金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。

MAX-LOK型番 75×50-F 75-F 100-F 125-F 150-F 200-F 300-F 400-F
呼び径 ミリ 20×15A 20A 25A 32A 40A 50A 80A 100A
インチ 3/4×1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 3" 4"
φD 32 32 36.7 45.5 53.4 63 91.5 119.5
φE 14 21 23 28 32 44 72 91
K 33 34 40 51 64 74 108 118
H 27 26 34 40 42 47 52 53.5
I 20 20 22 24 22 24 32 33
L 60 60 71 78 77 83 102 119
※金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。

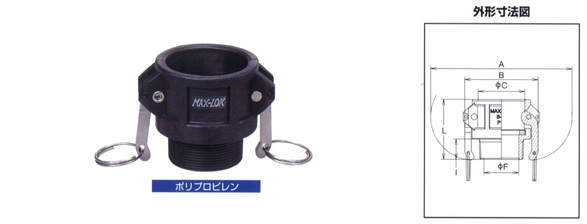

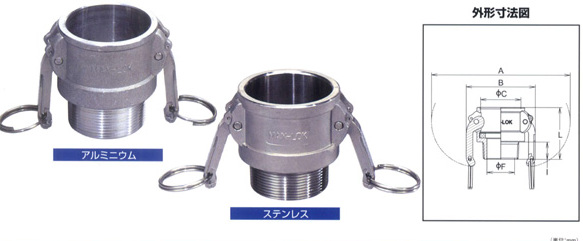

MAX-B 雄ネジカプラー

MAX-LOK型番 75×50-B 75-B 100-B 125-B 150-B 200-B 250-B 300-B 400-B 500-B 600-B
呼び径 ミリ 20×15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
インチ 3/4×1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6"
A 116 116 126 179 186 196 208 251 280 306 407
B 54 54 61 84 91 101 113 138 166 193 245
φC 32.4 32.4 37.2 46 54 63.8 76.5 92.2 120.2 146.2 176.5
φF 14 18 24 32 38 49 60 75 95 117 144
I 19 20 21 23 23 28 32 34 40 40 43
L 53 53 60 69 69 80 88 91 101 102 108
※材質・金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。


MAX-LOK型番 75×50-B 75-B 100-B 125-B 150-B 200-B 300-B 400-B
呼び径 ミリ 20×15A 20A 25A 32A 40A 50A 80A 100A
インチ 3/4×1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 3" 4"
A 114 114 125 177 185 195 249 279
B 66 66 62 82 90 100 135 166
φC 33 33 37.4 47 55 64 94 120
φF 14 19 23.5 28 37 48.5 75 98
I 18 19 19.5 20 28 28 32 34
L 49 51 61 64 78 83 89 92
※材質・金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。
※注:4"(100A)製品はカムアームが4本になります。
