フッ素樹脂製　ナフロンホース® 026
耐熱性、耐薬品性に優れたふっ素樹脂をホース加工し、用途に合わせて外側をステンレスワイヤーブレードで補強したり、所定の接続金具またはフレアー加工したものが、ナフロンホースです。
主な用途としては、蒸気、油(特に不燃性油)各種ガス、薬品、食品等の配管継手として最適です。
■フッ素樹脂の特徴
●耐薬品性：ほとんどすべての化学薬品、溶剤に対して安定です。
●純粋性：フッ素樹脂は安定剤、酸化防止剤などを一切含みませんので、極めて純粋です。
●電気的特性：絶縁体中、最小の誘電率、誘電正接を持っています。
●非粘着性：粘着性の物質でさえ付着しにくく、また離型性が抜群に優れています。
●耐候性：耐候性に優れ、経年変化(劣化）がありません。
●低摩擦特性：樹脂の中で最小の摩擦係数を示します。数値は氷と氷を摺り合せた時の値になります。
●吸湿性：PTFEとPFAとでは吸水率は若干異なりますが、ほとんど水分を吸収しません。
●連続使用温度：PTFE、PFAともに無荷重の状態で260℃です。
ナフロンホース製品一覧　詳細はPDFファイルリストより、ご確認下さい。
ストレートタイプ
製品名 継手 継手
接液部材質		 常用圧力(常温）
MPa
T/#9065-F
フランジタイプ		 10Kフランジ
(SS400, SUS304)		 PTFE 0.98
T/#9065-SG
サニタリー用ホース		 袋ナット
(SUS304)		 SUS304 0.98
T/#9065-SＨ
サニタリー用ホース		 フェルールタイプ
(SUS304)		 SUS304 0.98
T/#9066-S
耐圧用ホース		 オス固定
袋ナット＋ニップル
(SUS304)		 SUS304
6A → 19.6
| |
25A → 10.3
T/#9066-U
超高耐圧用ホース		 オス固定
袋ナット+ニップル
(SUS304)		 SUS304
6A → 41.2
| |
25A → 10.3
T/#9066-R
ラバー圧用ホース		 PDF参照 SUS304
PTFE		 3.4
プライアブルタイプ
製品名 継手 継手
接液部材質		 常用圧力(常温）
MPa
T/#9067-A-K
T/#9068-K
口金タイプ		 オス固定
袋ナット＋ニップル
（SUS304)		 SUS304
15A → 19.6
| |
50A → 0.98
□T/#9067-A-F
フランジタイプ		 10Kフランジ
(SS400、SUS304)		 PTEFE
15A → 0.29
| |
100A → 0.098
□T/#9067-A-FB
フランジタイプ		 10Kフランジ
(SS400、SUS304)		 PTEFE
15A → 0.98
| |
100A → 0.98
□T/#9068-KG
サニタリー用ホース		 袋ナット
(SUS304)		 SUS304
25A → 1.96
| |
100A → 0.98
T/#9068-KH
サニタリー用ホース		 フェルールタイプ
(SUS304)		 SUS304
25A → 19.6
| |
100A → 0.98
T/#9067-A-HW-CP
T/#9067-A-HW-CPL
液塩用ホース		 20Kフランジ
（SUS304)		 SUS316
15A → 19.6
| |
50A → 1.47
T/#9067-A-S - PTFE < 0.2
※常用圧力の詳細データは各製品のPDFページをご参照下さい。
ナフロンホース製品　詳細PDF目次　※商品型番をクリックすると詳細PDFページが開きます。
ナフロンホース ホース形状 ホース接液部材質 種類（タイプ）PDF ファイルにリンクしています。
ストレートホース
 T/#9065(PTFE)
PTFEチューブ
+
インターロック型螺旋管被覆
ナフロン®PTFE耐圧ホース
T/#9065-F PTFEチューブにインターロック型ラセン管をかぶせ、さらにその上からワイヤーブレードを被覆した耐圧ホースです。
用途：薬液、溶剤、粘着性流体の移送用など。
ナフロン®サニタリー用ストレートホース
T/#9065-SG　T/#9065-SHチューブは9065仕様。口金にISO 2852に準拠の食品工業用ステンレス製クランプライナーを使用のSHタイプと、ISO 2853に準拠した食品工業用ステンレス製ネジ式継手を使用したSGタイプ。
用途：食品工業用。
T/#9066(PFA)
PFAチューブ
+
ステンレス
ワイヤーブレード
ナフロン®PFA耐圧ホース
T/#9066-S　フッソ樹脂PFAチューブを使用、その外側をステンレスワイヤーブレードで補強。
用途：高圧ライン及び薬品、食品用に適しています。
ナフロン®PTFE耐圧ホース超高圧用
T/#9066-U　フッソ樹脂PFAチューブを仕様、その外側を特殊な3層のステンレスワイヤー被覆。超高圧用のホース。
用途：高粘度質の移送、重油の移送、油圧プレス用等。
ナフロン®PFAラバー耐圧ホース
T/#9066-R　フッソ樹脂PFAチューブとゴムの接着、多層補強、鋼線ワイヤー装着等の構造で高圧使用が可能。耐真空性にも優れる。
用途：タンクローリー車、貨車及び船等の移送用など。
プライアブルホース
 T/#9067(PTFE)
PTFEプライアブルホース
+
メタルブレード被覆など
ナフロン®PTFEスーパープライアブルホース
T/#9067-A-K　FBタイプの両端をフレア加工せずに接続金具を取り付けたもの。接続金具により、7種類(A〜F、サニタリー用：G,Hタイプ）あります。
用途：配管の位置関係が複雑で屈曲の多い配管。振動の多い場所など。
T/#9067-A-F/FV　T/#9067-A-HW-F/FV Fタイプは、ナフロンPTFEスパープライアブルホースの両端をフレアー加工し、あらかじめフランジを取り付けたホース。外装ブレード補強なし。
用途：薬品ライン、可とう性が要求される場合など。
他：T/#9067-A-E　T/#9067-A-HW-E
T/#9067-A-FB/FBV　T/#9067-A-HW-FB/FBV　ナフロンPTFEスーパープライアブルホース（上述）の外面をワイヤーブレードで補強したもの。
用途：高温、高圧のガス、蒸気、油などの移送。高粘度液対の注入管等に適している。
T/#9067-A-S T/#9067-A-HW-S ナフロンPTFEスーパープライアブルホースは、フッ素樹脂PTFEチューブに特殊加工を施し、スパイラル状に成形しているため、従来のプライアブルホースに比べて屈曲疲労に強く、曲げ半径の小さなホース。
用途：配管の位置関係が複雑で屈曲の多い配管。振動の多い場所など。
ナフロン®液塩用ホース
T/#9067-A-HW-CP　T/#9067-A-HW-CPLナフロン液塩用ホースはナフロンPTFEスーパープライアブルホースの外面をフッソ樹脂PVDFブレードを被覆し、補強スプリングを取り付けたホース。
用途：塩素、臭素等透過による補強ブレードの腐蝕が心配な薬液の移送用ホースに適している。
T/#9068(PFE)
PFAプライアブル
ホース
+
メタルブレード被覆など
ナフロン®PFAスーパープライアブルホース
T/#9068-K　T/#9068-KG　T/#9068-KH　ナフロンPFAプライアブルホースKタイプは、FBタイプの両端をフレア加工せずに接続金具を取り付けたもの。接続金属の型式により、8種類（A〜F, サニタリー用：G,Hタイプ）がある。
用途：配管の位置関係が複雑で屈曲の多い配管。振動の多い場所など。
ナフロン®PFAプライアブルホース
T/#9068-F/FV　T/#9068-FB/FBV　ナフロンPFAプライアブルホースFタイプはフッソ樹脂PFA製のプライアブルホースの両端をフレア加工し、あらかじめフランジを取り付けたもの。
用途：可とう性と流体の視認性が求められる取付用途に適している。
ナフロン®PFAスーパープライアブルホース
T/#9068-S　T/#9068-E　ナフロンPFAホースSタイプはフッソ樹脂PFA製フッソ樹脂PFA製プライアブルホースの両端をストレートに、Eタイプはフレーアーにそれぞれ加工したホースです。
用途：可とう性と流体の視認性が求められる取付用途に適している。
金具タイプ一覧表＆金具寸法表

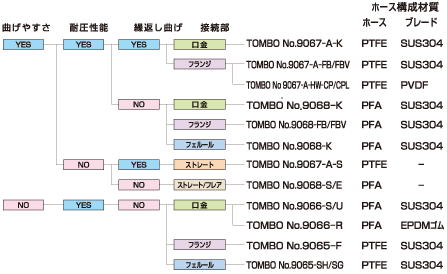

ホース選定指針
技術資料
フランジ寸法表
サニタリー用金具寸法		 ナフロンPFAラバー耐圧ホース口金寸法
シール面形状・口金のシール方法		 流量・流速に対するホースサイズ選定方法
ホース長さの決め方
使用上のご注意
ホースの配管方法		 軸直角変位量早見表 関連製品＆オプション品
ナフロン表示方法

※RoHs対応に関してはお問い合わせ下さい。
