柔軟フッ素スプリング

Ｐ760

■フッ素樹脂（PFA)チューブ＆フッ素樹脂(PFA)クリーンルーム包装仕様チューブ

106

■ 通常品
●耐薬品性、耐候性にすぐれておりますので化学、食品、医療、半導体等の分野に
   最適です。
●高度な内面平滑性、透明性、純粋性です。
●広範囲な使用温度範囲です。
■ クリーンルーム包装仕様品
●クリーン環境内の配管に最適です。（クリーン環境内にてエアー洗浄、包装して
   おります。　また、包装は塵の付きにくい帯電防止包装材を使用しております。）
●耐薬品性、耐候性にすぐれておりますので化学、食品、医療、半導体等の分野に
   最適です。
●高度な内面平滑性、透明性、純粋性です。

使用流体:空気:水（条件有右記　 ※1～3）、薬品等(条件有右記　※1～3）
最高使用圧力:0.9MPa（右記　 ※4）
使用真空圧力:－100kPa
使用温度範囲:－65～260℃（不凍）

■型式表記方法
●型式内の□には標準全長をご記入下さい。
例：サイズ２×4、20ｍ品の場合　ＳＦＴ0402-20-Ｃ

寸法表
型式	クリーンルーム包装仕様品	チューブ内径 mm	チューブ外径 mm	定尺ｍ	最小曲半径（mm)	最高使用圧力（MPa)	質量（ｇ/ｍ）
SFT0420-□-C	SFT0420-□-CC	2	4	5.20.50	7	0.9	22
SFT0425-□-C	SFT0425-□-CC	2.5	4	5.20.50.100	14		18
SFT0640-□-C	SFT0640-□-CC	4	6		14		36
SFT0860-□-C	SFT0860-□-CC	6	8		27		50
SFT1075-□-C	SFT1075-□-CC	7.5	10		40		78
SFT1080-□-C	SFT1080-□-CC	8	10	5.20.50	50		64
SFT1290-□-C	SFT1290-□-CC	9	12	5.20.50.100	47		112
SFT1210-□-C	SFT1210-□-CC	10	12	5.20.50	67		78
SFT1613-□-C	-	13	16	5.20.50	94		154

※1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用下さい。
※2.ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用して下さい。
※3.薬品・混合ガスに使用する際は、お問い合せ下さい。
※4.最高使用圧力は、20℃の時の値です。その他の温度の場合は、お問い合わせ下さい。
　また、断熱圧縮による異常な温度上昇がある場合は、チューブ破壊の原因となります。

■TAチューブ(PFAチューブ）

106

■特長
●耐薬品性に優れたPFA（4フッ化エチレン・パーフルオロアルキルビニルエーテル
共重合体）樹脂を使用しています。
●クリーンルーム内で製造、チューブ端末をキャップで封印し、ヒートシール梱包
にて出荷しています。（クリーン対応製品）
●洗浄性に優れ、薬品などの付着が少なくなります。
●経年変化が少なく、耐候性に優れたチューブです。
●オゾン雰囲気などの環境下でも使用可能です。
●厚生省告示第20号（昭和57年）、第370号（昭和34年）に適合しています。
■負圧性能
－101.294kPa
■使用上の注意事項
水を流体で使用する場合は、サージ圧を最高使用圧力以下
にしてください。また、凍結のないようにしてください。
■定尺
20M、100M（＊定尺販売のみ）
TA-4-14×12、17×14、19×16、24×20、25×22 および
TA-5-19.1×15.9、25.4×22.2は20Mのみ（受注製作品）
■使用流体・使用温度範囲
空気（クリーンエア）　－65℃～＋260℃
水（純水）　 0℃～＋100℃

※各種薬液については当社までお問合せ
ください。

・専用継手

ワンタッチ継手
*（難燃性樹脂・白）はこちら⇒	プッシュワンAシリーズ
*（PP製）はこちら⇒	ケミフィットC1シリーズ
*（黄銅）はこちら⇒	プッシュワンEシリーズ
シール継手
*（クイックシールジョイント・黄銅）はこちら⇒	クイックシール黄銅シリーズ
*（クイックシールジョイント・SUS）はこちら⇒	クイックシールSUSシリーズ
*（SUS316製）はこちら⇒	ケミフィットCSEシリーズ
*（PP製）はこちら⇒	ケミフィットCPシリーズ

寸法表　ミリサイズ　グループ4

型式	内径×外径 mm	最高使用圧力 MPA at20℃	最小曲半径（mm)	質量（ｇ/ｍ）	標準カラー（色記号）半透明 CWH
TA-4-3×2	2×3	1.5	20	8.5	○
TA-4-4×2	2×4	2.5	25	20	○
TA-4-4×3	3×4	0.9	30	12	○
TA-4-6×4	4×6	1.6	30	34	○
TA-4-8×6	6×8	1.1	50	47	○
TA-4-10×8	8×10	0.8	70	61	○
TA-4-12×9	9×12	1.1	70	106	○
TA-4-12×10	10×12	0.7	100	74	○
TA-4-14×12	12×14	0.6	150	89	○
TA-4-17×14	14×17	0.7	300	159	○
TA-4-19×16	16×19	0.6	400	179	○
TA-4-24×20	20×24	0.6	500	300	○
TA-4-25×22	22×25	0.5	600	240	○

寸法表　インチサイズ　グループ1

型式	内径×外径 mm	最高使用圧力 MPA at20℃	最小曲半径（mm)	質量（ｇ/ｍ）	標準カラー（色記号）半透明 CWH
TA-1-1/4	4.57×6.35	1.1	30	33	○
TA-1-3/8	6.99×9.53	1.1	50	71	○
TA-1-1/2	9.56×12.7	1.1	60	118	○

寸法表　インチサイズ　グループ5

型式	内径×外径 mm	外径 inch	最高使用圧力 MPA at20℃	最小曲半径（mm)	質量（ｇ/ｍ）	標準カラー（色記号）半透明 CWH
TA-5-3.18×2	2×3.18	1/8	1.5	7	10	○
TA-5-6.35×3.96	3.96×6.35	1/4	1.7	45	42	○
TA-5-9.53×6.35	6.35×9.53	3/8	1.5	60	86	○
TA-5-12.7×9.53	9.53×12.7	1/2	1.1	90	120	○
TA-5-19.1×15.9	15.9×19.1	3/4	0.6	400	186	○
TA-5-25.4×22.2	22.2×25.4	1	0.5	600	240	○

TPチューブ（FEPチューブ）

161,244,106

クリーン・耐熱
■特長
●耐薬品性に優れたFEP（4フッ化エチレン・6フッ化プロピレン共重合体）樹脂
を使用しています。
●クリーンルーム内で製造、チューブ端末をキャップで封印し、ヒートシール
梱包にて出荷しています。（クリーン対応製品）
●洗浄性に優れ、薬品などの付着が極めて少なくなります。
●経年変化が少なく、耐候性に優れたチューブです。
●オゾン雰囲気などの環境下でも使用可能です。
●厚生省告示第20号（昭和57年）、第370号（昭和34年）に適合しています。

■使用流体、使用温度範囲
使用流体	使用温度範囲
空気（クリーンエアー）	－６５℃～+２００℃
水（純水）	０℃～+１００℃

各種薬液については当社までお問合せ
ください。

■定尺
20M、100M（＊定尺販売のみ）
TP-4-14×12、TP-4-21×18は20Mのみ（受注製作品）

■負圧性能
－101.294kPa

・専用継手

ワンタッチ継手
*（難燃性樹脂・白）はこちら⇒	プッシュワンAシリーズ
*（PP製）はこちら⇒	ケミフィットC1シリーズ
*（黄銅）はこちら⇒	プッシュワンEシリーズ
シール継手
*（クイックシールジョイント・黄銅）はこちら⇒	クイックシール黄銅シリーズ
*（クイックシールジョイント・SUS）はこちら⇒	クイックシールSUSシリーズ
*（SUS316製）はこちら⇒	ケミフィットCSEシリーズ
*（PP製）はこちら⇒	ケミフィットCPシリーズ

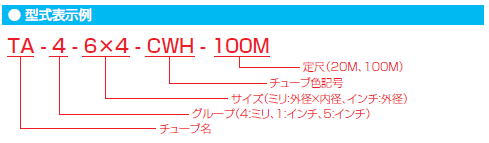

■型式表示例

寸法表　ミリサイズ　グループ4

型式	内径×外径 (mm)	最高使用圧力 MPa at２０℃	最小曲げ半径 mm	質量ｇ/ｍ	標準カラー (色記号）半透明 CWH
TP-4-4×2	2×4	2.5	15	20	○
TP-4-4×2.5	2.5×4	1.7	30	17	○
TP-4-6×4	4×6	1.6	25	34	○
TP-4-8×6	6×8	1.1	40	47	○
TP-4-10×8	8×10	0.8	60	61	○
TP-4-12×9	9×12	1.1	60	106	○
TP-4-12×10	10×12	0.7	90	74	○
TP-4-14×12	12×14	0.6	150	89	○
TP-4-21×18	18×21	0.6	500	200	○

寸法表　インチサイズ　グループ1

型式	内径×外径 (mm)	最高使用圧力 MPa at２０℃	最小曲げ半径 mm	質量ｇ/ｍ	標準カラー (色記号）半透明 CWH
TP-1-3/16	3.48×4.76	1.1	20	18	○
TP-1-1/4	4.57×6.35		30	33	○
TP-1-5/16	5.9×7.94		40	48	○
TP-1-3/8	6.99×9.53		50	71	○
TP-1-1/2	9.56×12.7		60	118	○

※水を流体で使用する場合は、サージ圧を最高使用圧力以下にしてください。また、凍結のないようにしてください。
