■ケミフィットCPシリーズ
106

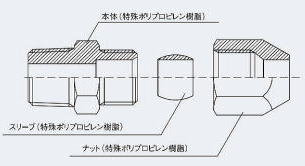

	特長： ●ポリプロピレン樹脂製のねじ込み式継手です。軽量です。 ●完全禁油処理品です。クリーンルーム内で部品洗浄しています。 ●内面平滑性に優れています。射出成形品なので、内面が滑らかです。 ●無発塵・非汚染性に優れています。特殊ポリプロピレン樹脂を素材としています。 ●厚生労働省告示第201号（平成18年）、厚生省告示第370号（昭和34年）に適合しています。

使用流体・使用温度範囲

※薬品類の使用温度範囲はお問い合わせください。

圧力条件
最高使用圧力：0.4MPa(at20℃)
負圧性能：-99.975kPa
※適用チューブとの組合わせにおいて、チューブの
最高使用圧力が低い場合、チューブの最高使用圧力に
依存します。

-- 使用上の注意事項 --

	チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用下さい。
	柔軟性のあるチューブを使用する場合は、インサート（別売）を取り付けて下さい。
	樹脂ネジのため、金属ネジに比べて応力緩和現象が生じやすく、特に高温ではより顕著になります。定期的な増し締めを行って下さい。
	使用温度範囲内高温度域で使用する場合は、ナット部分を定期的に増し締めして下さい。増し締めが出来なくなった場合には、チューブ先端を切断し、再度、新しいスリーブを装着してから取り付けて下さい。
	水で使用する場合は、凍結しないようにご注意下さい。
	継手のチューブ挿入口での急な曲げ配管は避けて下さい。使用チューブ径の2倍の直線部分を設けて下さい。

●推奨チューブ：PL,PN,TP,TA
※PLチューブなど、柔軟なチューブにはインサートの適用をお勧めします。

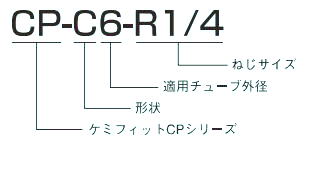

品番表示例

ミリ・インチ識別

適用チューブ

ポリオレフィン系
樹脂チューブ　※1

PL

PN

TA

TP

（※1）柔軟性のあるチューブを使用する場合は、インサート（別売）を取り付けて下さい。
