　P.624

バリエーション

246

適応ネジ規格

ストレート・
アダプター

イコール・
ティー

イコール・
エルボ

イコール・
ストレート

エルボ・
アダプター

ティー・アダプター
（センターレッグ）

ティー・アダプター
（サイドレッグ）

パネル・
マウント

メス・
アダプター

エルボ・
メスアダプター

R1/8

●

－

－

－

●

－

－

－

－

－

R1/4

●

－

－

－

●

●

－

－

－

－

R3/8

●

－

－

－

●

－

－

－

－

－

NPT1/8

●

●

－

－

－

●

●

●

●

●

●

－

●

●

●

●

NPT1/4

●

●

－

－

－

●

●

●

●

●

●

－

●

●

●

●

NPT3/8

●

●

－

－

－

●

●

●

●

●

●

－

●

●

●

●

OD4mm

●

●

●

●

●

－

－

●

－

－

OD6mm

●

●

●

●

●

－

－

●

－

－

OD8mm

●

●

●

●

●

●

－

●

－

－

OD10mm

●

●

●

●

●

－

－

●

－

－

OD1/8"

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

OD1/4"

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

OD5/16"

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

OD3/8"

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●…ポリアセタール
熱可塑性樹脂「ポリアセタール」は、機械的強度、化学的熱的強度、高い形成加工性等の特長を持つエンジニアリング・プラスチックです。家電製品、OA機器、自動車、住宅関連などの各機器を構成する一素材として多用されています。
●…PVDF
PVDF（ポリふっ化ビニリデン）は、フッ素樹脂の優れた物性と汎用エンプラなみの高い成形加工性を併せ持つプラスチックです。
耐薬品性、耐熱性、耐候性をはじめとして機械的強度、耐衝撃性等にも優れ、コスト面も含めたバランスに優れた素材です。

技術情報はこちら

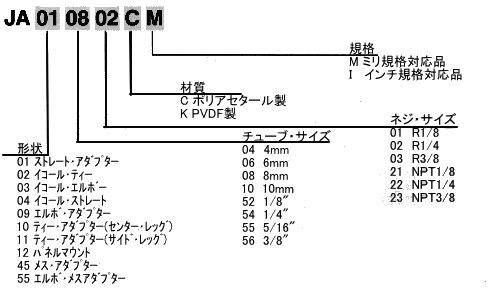

品番の表記について

チューブ接続手順

	①ナットを反時計方向へ廻し、本体から外れない程度まで緩めます。
	②切断面が直角なチューブを継手本体のインサート・エンドまで差し込みます。
	③ナットを時計方向へ手締めし、きつくなったところから　更に、1.5～2回転スパナ掛けして下さい。 ④実機での使用に際し、流体が予定温度に達したところで　ナットを増し締めして下さい。

技術情報はこちら
