JACOシステム  締込型プラスチック継手 246
JACOシステムは、半硬質チューブ用プラスチック製締込継手です。
最大の特徴は、独自のフェルール、締付ナットをブロック化したことにより、単純かつスピーディーなチューブ接続を実現しました。
また、金属を使用していないため、軽く、錆の心配もありません。
飲料ディスペンサーをはじめとして浄水器、医療機器、一般産業機器などでの液体、空気配管に最適です。

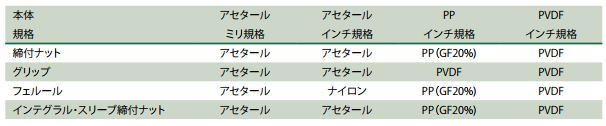

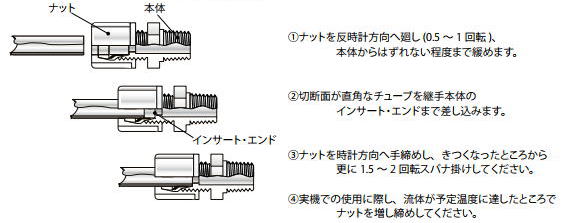

バリエーション・素材について・品番の表記について・チューブ接続手順はこちらをクリック

技術情報はこちらをクリック

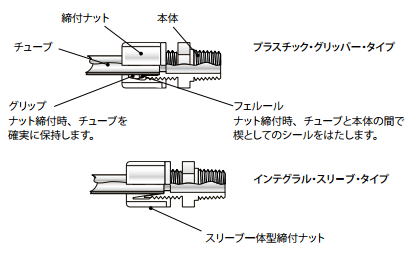

プラスチック・グリッパー タイプ

■グリッパー■
ナット締付時、チューブを確実に保持します。
■フェルール■
ナット締付時、チューブと本体の間で楔としてのシールをはたします。
インテグラル・スリーブ タイプ
(外径4mm用のみの簡易型です。
 最高使用圧力は、0.35Mpaまで)

■特長■
・形状、サイズが豊富な既製品継手です。

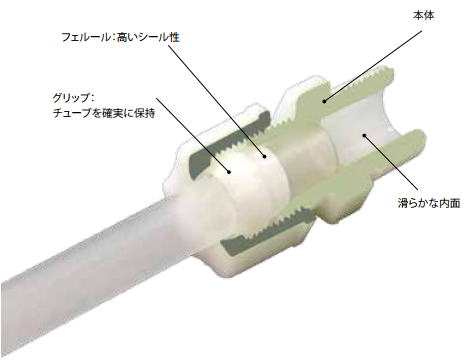

・独自のグリップがチューブを確実に保持し、フェルールが高いシール性を実現します。
・オールプラスチック製のため、高い電気絶縁性があります。
・滑らかな流体通路は、流体抵抗が少なく、また、スケールの形成を軽減します。
・金属継手に比べて柔軟性があり、機械的振動を軽減します。
・金属継手に比べて経済的です。

■用途■
・医療機器
・飲料、食料機器
・浄水器
・家電、OA機器
・一般産業機器
・半導体製造機器
・空圧配管
仕様
本体材質 色調 使用温度範囲 使用圧力範囲
PDM…ポリアセタール 白色 -40℃〜−82℃ 真空〜0.99Mpa
KY…PVDF 乳白色 0℃〜91℃ 真空〜0.99Mpa
※いずれもプラスチック・グリッパーを使用した場合

バリエーション・素材について・品番の表記について・チューブ接続手順はこちらをクリック

※ご使用に際して※
・この製品性能は、圧力、温度、薬品、使用環境などにより影響を受けることがあります。
 お客様のご使用環境でこの製品が適しているかどうかは、お客様自身がお確かめ下さい。
・ネジ締めには、必要に応じてシールテープなどをご使用下さい。
