オムニフィット®■フローディレクトバルブ付きコネクター                       237/106/244
スタンダードコネクター式
A
高圧コネクター式

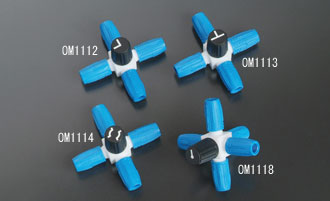

《スタンダードコネクター式》

コード番号 タイプ 流 路
OM1112 4方選択型
OM1113 4方選択型
OM1114
4方選択型
OM1118
 4方向分配切替型

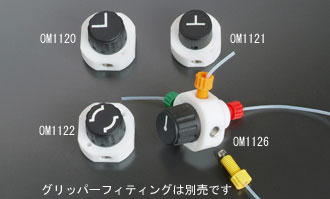

 《高圧コネクター式》

コード番号 タイプ 流 路
OM1120
4方選択型
OM1121
4方選択型
OM1122
4方選択型
OM1126
 4方向分配切替型
●バルブ上部に表示のフローディレクト(矢印で指示)方向にのみ通じる設計のコネクターで、4方選択型と4方向分配切替型(バルブの真下より入り、上部4方向のいずれかと通じる)の2タイプがあります。
●スタンダードコネクター式(耐圧約340kPa)のチューブ接続口はスタンダードコネクター、バルブ付きスタンダードコネクターのスタンダード細径コネクターと同じ構造で外径1〜4mmの硬質チューブが接続できます。キャップ内にOリング3個(大・2個、小・1個)付き。
●高圧コネクター式(耐圧約3400kPa)はグリッパーフィッティングシステムの六角ヘッドナットとそれ用のグリッパーフェルール(各別売)を使って外径1/16”または1/8”のフッ素樹脂チューブのみ接続できます。
●チューブを接続しない口はスタンダードコネクター式ではブランク細径フッ素樹脂コーン(別売スペアパーツリストのOM1514)で、高圧コネクター式ではシーリングプラグ(特殊形状アダプター別売のOM2320S)で簡単に閉鎖可能です。
●コネクターボディはフッ素樹脂(PTFE)製、バルブ部はKel-F(PCTFE)製です。バルブ穴径はスタンダード式が1.5mm、高圧式が0.8mm。
※RoHs対応に関してはお問い合わせください。

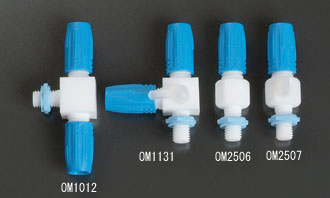

オムニフィット® ■エキストラコネクター           237/106/244
エキストラコネクター
●接続口の1カ所が1/4-28UNFオスネジ付きで、他はスタンダードコネクターと同じ構造です。
スタンダードコネクターおよびオールフッ素樹脂製コネクターの細径キャップまたはグリッパーフィッティングシステムの2方カップリングに捻じ込み、色々なチューブラインが作れます。
コード番号 品 名
OM1012
3方スモールコネクター
OM1131
活栓バルブ付き3方スモールコネクター
OM2506
スモールコネクター
OM2507
バルブ付きスモールコネクター
※RoHs対応に関してはお問い合わせください。
