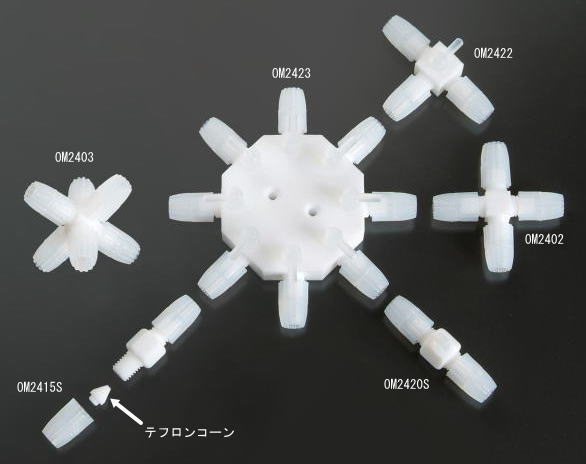

オムニフィット®■オールフッ素樹脂製スモールボアコネクター                     237/106/244
コード番号 品  名 ・ サ イ ズ (入数1個)
OM2415S
細径2方フッ素樹脂コネクター(全長54mm)
OM2420S
バルブ付き細径2方フッ素樹脂コネクター
(全長54mm)
OM2421
バルブ付き細径3方フッ素樹脂コネクター
(半径36mm)
OM2401
細径3方T型フッ素樹脂コネクター(55×34mm)
OM2422
活栓バルブ付き細径3方T型フッ素樹脂コネクター(55×34mm)
(360°回転式でハンドルの指す方向が閉じる)
OM2402
細径4方フッ素樹脂コネクター(全長52mm)
OM2403
細径6方フッ素樹脂コネクター(全長52mm)
OM2423
バルブ付き細径8方フッ素樹脂コネクター
<>(半径47mm)
サイズは目安で、使用チューブ径により多少異なります。
※取り消し線の製品は現在、生産中止です。(2020年4月9日)


《スペアパーツリスト》
コード番号 品  名 入数
OM1320
細径キャップ(テフゼル製)
10個
OM1500
細径用フッ素樹脂コーン(チューブ外径0.5・1・1.5・2・2.5・3・3.5・4mm、1/32・1/16・1/8インチのサイズ指定が必要)
4個
OM1514
ブランク細径フッ素樹脂コーン(穴なし)
4個

※取り消し線の製品は現在、生産中止です。
(2020年2月27日)

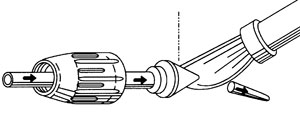

※〔タイプ4〕オールフッ素樹脂コネクターの接続方法
1. カッターナイフなどの鋭利な刃先でチューブの先端を約3cmにわたり
斜めに削ぐように切り落とします。
2. 切り落としたチューブの先端をキャップ、次いでコーンの穴に通し、
コーンがチューブの切断面より中に入るまで押し込みます。
3. コーンの先端に出た余分なチューブを直角に切り落とすと完成です。
チューブの先端についたコーンはキャップを締めるに従って
チューブにより密着し、コネクターボディと隙間なく接続されます。
  オールフッ素樹脂コネクターの接続方法
(注) フッ素樹脂チューブは成型収縮率が大きく、かなりの誤差があります。
上記1.で押し込むことが厳しい場合はチューブの先端を工具で
引っ張るなどの工夫が必要です。このようにチューブが
太目の場合ほど接続はしっかりします。
反対に非常にゆるく、コーンの穴をチューブがスムーズに
滑るようなチューブが細目の場合は、ワンサイズ小さい穴径のコーンを
使用してチューブ接続方法[タイプ3]の方法をお勧めします。
●細径キャップには外径0.5〜4.0mmの範囲でフッ素樹脂チューブが接続できます。
●細径キャップ内に標準で外径1/32”(0.8mm)フッ素樹脂チューブ用フッ素樹脂コーンが付属していますが、
その他のフッ素樹脂チューブ外径に見合うコーンは上記スペアパーツリストのOM1500より別途お求めください。
●コネクターボディはフッ素樹脂(PTFE)製、細径キャップはテフゼル(ETFE)製、そしてON/OFF用のバルブはKel-F(PCTFE)製です。
●コネクターボディおよびバルブの穴径は共に0.8mmです。チューブ接続耐圧は一般的に340kPaです
●使用しない接続口はブランク細径フッ素樹脂コーン(穴なし)に交換すれば簡単に閉鎖可能です(別売:スペアパーツリストのOM1514)。
●チューブ接続方法は上記またはチューブ接続方法[タイプ3]を、細径キャップ用アクセサリーはこちらをを参照ください。
※RoHs対応に関してはお問い合わせください。

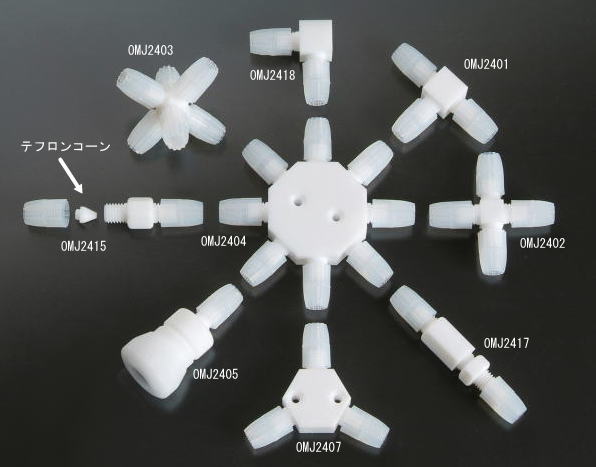

オムニフィット® ■オールフッ素樹脂製コネクター                           237/106/244

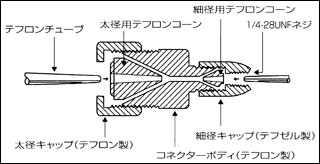

《フッ素樹脂コーン使用時のコネクター断面図》
フッ素樹脂コーン使用時のコネクター断面図
コード番号 品  名 ・ サ イ ズ (入数1個)
OMJ2415
細径2方フッ素樹脂コネクター(全長54mm)
OMJ2417
隔壁用細径2方フッ素樹脂コネクター(全長74mm)
(隔壁の穴径8〜10mm、厚み8mmまで)
OMJ2418
細径2方L型フッ素樹脂コネクター(34×34mm)
OMJ2407
細径3方フッ素樹脂コネクター(半径34mm)
OMJ2401
細径3方T型フッ素樹脂コネクター(55×34mm)
OMJ2402
細径4方フッ素樹脂コネクター(全長52mm)
OMJ2403
細径6方フッ素樹脂コネクター(全長52mm)
OMJ2404
細径8方フッ素樹脂コネクター(半径40mm)
OMJ2405
異径フッ素樹脂コネクター(全長54mm)
OMJ2408
太径フッ素樹脂コネクター(25φ×52mm)
 サイズは目安で、使用チューブ径により多少異なります。
※取り消し線の製品は、現在生産中止品となっております。
   (2020年2月28日)
●細径キャップに外径0.5〜4.0mm、太径キャップには外径4〜10mmの範囲でフッ素樹脂チューブが接続できます。
●コネクターボディはフッ素樹脂(PTFE)製、細径キャップはテフゼル(ETFE)製、太径キャップはフッ素樹脂(PTFE)製です。
●細径キャップ内には標準で外径1/16”フッ素樹脂チューブ用フッ素樹脂コーン、太径キャップ内にはフッ素ゴム製太径Oリングが
1個付属していますが、使用のフッ素樹脂チューブ外径に見合うコーンはスペアパーツリスト(:OM1500、OM1520)より別途お求めください。
●付属の太径Oリングはオールフッ素樹脂製コネクターとしてではなくスタンダードコネクター、バルブ付きスタンダードコネクターとして
使う場合に有効です。
細径および異径コネクターボディ内の穴径は1.5mm、太径コネクター内の穴径は4.7mmです。
●チューブ接続耐圧は一般的には340kPaです。
●使用しない接続口はブランクフッ素樹脂コーン(穴なし)に交換すれば簡単に閉鎖可能です
(別売:スペアパーツリストのOM1514またはOM1535)。
●チューブ接続方法はチューブ接続方法[タイプ3]、オールフッ素樹脂製スモールボアコネクターの[タイプ4]を、
細径キャップ用アクセサリーはこちらを参照ください。

※RoHs対応に関してはお問い合わせください。

オムニフィット® ■バルブ付きオールフッ素樹脂製コネクター                     237/106/244

コード番号 品  名 ・ サ イ ズ (入数1個)
OMJ2420
バルブ付き細径2方フッ素樹脂コネクター
(全長54mm)
OMJ2424

バルブ付き隔壁用細径2方フッ素樹脂コネクター(全長74mm)
(隔壁の穴径8〜10mm、厚み8mmまで)

OMJ2421
バルブ付き細径3方フッ素樹脂コネクター(半径36mm)
OMJ2422
活栓バルブ付き細径3方T型フッ素樹脂コネクター
(55×34mm)
(360°回転式でハンドルの指す方向が閉じる)
OMJ2423
バルブ付き細径8方フッ素樹脂コネクター(半径47mm)
OMJ2406
バルブ付き異径フッ素樹脂コネクター(全長68mm)
OMJ2425
バルブ付き太径フッ素樹脂コネクター(25φ×54mm)
   サイズは目安で、使用チューブ径により多少異なります。
《スペアパーツリスト》
コード番号 品  名 入数
OM1320
細径キャップ(テフゼル製)
10個
OM1325

太径キャップ(フッ素樹脂製)

1個
OM1500
細径用フッ素樹脂コーン(チューブ外径0.5・1・1.5・2・2.5・3・3.5・4mm、1/32・1/16・1/8インチのサイズ指定が必要)
4個
OM1514
ブランク細径フッ素樹脂コーン
(穴なし)
4個
OM1520
太径用フッ素樹脂コーン(チューブ外径4・5・6・7・8・9・10mm、1/4・3/8インチのサイズ指定が必要)
2個
OM1535
ブランク太径フッ素樹脂コーン
(穴なし)
2個
OM1403
太径Oリング(フッ素ゴム製)
1個
※取り消し線の製品は現在、生産中止です。(2015年3月17日)
●細径キャップに外径0.5〜4.0mm、太径キャップには外径4〜10mmの範囲でフッ素樹脂チューブが接続できます。
●コネクターボディはフッ素樹脂(PTFE)製、細径キャップはテフゼル(ETFE)製、太径キャップはフッ素樹脂(PTFE)製、
そしてバルブはKel-F(PCTFE)製です。
●細径キャップ内には標準で外径1/16”フッ素樹脂チューブ用フッ素樹脂コーン、太径キャップ内にはフッ素ゴム製太径Oリングが
1個付属していますが、使用のフッ素樹脂チューブ外径に見合うコーンは上記スペアパーツリスト(OM1500、OM1520)より別途お求めください。
●付属の太径Oリングはオールフッ素樹脂製コネクターとしてではなくスタンダードコネクターとして使う場合に有効です。
●細径および異径コネクターボディ内の穴径は1.5mm、バルブ穴径は1.3mm。太径コネクター内の穴径は4.7mm、バルブ穴径は4.5mm
●チューブ接続耐圧は一般的に340kPaです。
●使用しない接続口はブランクフッ素樹脂コーン(穴なし)に交換すれば簡単に閉鎖可能です
(別売:下記スペアパーツリストのOM1514またはOM1535)。
●チューブ接続方法はチューブ接続方法の[タイプ3]、オールフッ素樹脂製スモールボアコネクターの[タイプ4]を、
細径キャップ用アクセサリーはこちらを参照ください。

※RoHs対応に関してはお問い合わせください。
