塗装用ホース選定表|株式会社ハギテック

カテゴリーNo.18 ホース
塗装用ホース

塗装用ホース選定表

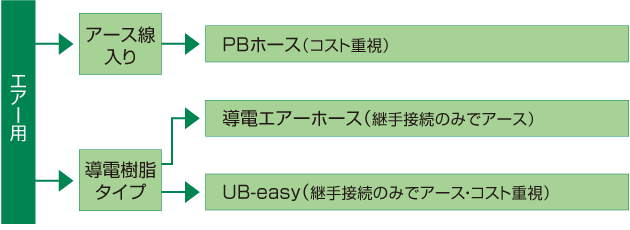

エアーライン

静電塗装と非静電塗装とも、使用するエアーホースは導電性のものをご使用ください。

導電エアーホース	UB-easy
実使用圧力(MPa）0.5～0.6

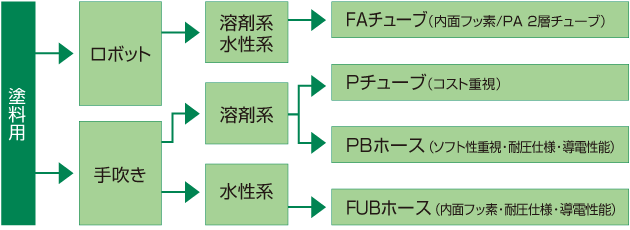

ペイントライン
	塗装分類	＜塗料＞装置	実質使用圧力（MPa）	製品
ロボット塗装	アンダーボディ	＜防錆高粘度塗料＞エアーレスガン	15～25	エアーレスホース
	ストーンガード	＜ストーンガード塗料＞ A-Aガン	7～8	エアーレスホース
	下塗り塗装（プライマー塗装）	＜一般塗料＞ ESガン	0.4～0.5	FAチューブサンアミドチューブ
	上塗り塗装	＜一般塗料＞ ESガン	0.4～0.5	FAチューブサンアミドチューブ
	クリア塗装	＜一般塗料＞ ESガン	0.4～0.5	FAチューブサンアミドチューブ
マニュアル塗装	アンダーボディ	＜防錆高粘度塗料＞エアーレスガン	15～25	エアーレスホース
	ストーンガード	＜ストーンガード塗料＞ A-Aガン	7～8	エアーレスホース
	下塗り塗装（プライマー塗装）	＜一般塗料＞エアースプレーガン ESガン	0.2～0.3	PBホース FUBホース
	下塗り塗装（プライマー塗装）	＜一般塗料＞ HVLPガン	0.2～0.6	PBホース FUBホース

手吹き用ホース比較データ
項目（単位）		溶剤系		水性系	試験方法
		チューブ	補強糸入
		Pチューブ	PBホース	FUBホース
ホースサイズ（mm）		7×10	6.5×10	7×10
浸漬試験＜浸漬剤：溶剤シンナー＞		+22%（△）	+26%（△）	+35%（△）	十川法：浸漬剤にホース（25mm)を20日間浸漬し、重量変化率を測定。
たわみ量（mm）		49（○）	54（○）	41（○）	十川法：150mmチューブ先端に100gの荷重を掛けたわみ量を測定。
水性塗料適正確認ホース内に水性塗料ベースを封入し20日間放置する	塗料状態	塗料は若干ドロドロ（△）	塗料は若干ドロドロ（△）	塗料はさらさら（◎）	20日間放置後、自然落下での抜け性比較。
水性塗料適正確認ホース内に水性塗料ベースを封入し20日間放置する	ホース内面状態	色残り少（△）	色残り少（△）	色残り無し（○）	自然落下抜き取り後、水性シンナーを2cc×2回流し内面を観察する。
