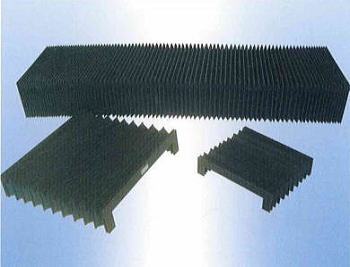

AF-Nシリーズ 門型ジャバラ
161
特長
生地は、ジャパラ専用に開発したAFシー トです。
 (ポリエステル織物にウレタンコーティングした
   AFシートを採用)
ジャバラの各山でPVC樹脂製の支持板とAFシートを
  溶着
(標準サイズを4種類在庫しています。)
特殊寸法・仕様にも別途対応できます。
  ・PVC樹脂の支持板の形状についてご相談ください。
  ・耐スパッタ・耐薬品仕様も別途対応できますので
   ご相談ください。

 注意
取付け用エンドプレートは、付属しておりません。
  (用途によって、鋼板・ステンレス板・樹脂板をご使用
  ください。)
部品仕様
部 品 名 材質 ・ その他
ジャバラ本体 AFシート 使用温度:-30〜60℃
支 持 板 PVC樹脂 厚さ1.0mm

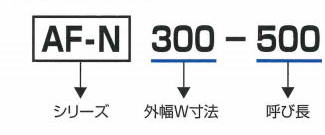

型式表示方法

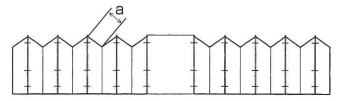

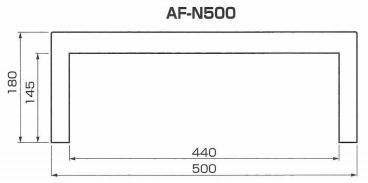

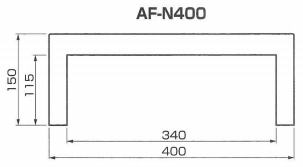

外形寸法図


型式 外幅寸法(W×H) 内幅寸法(A×B) C D E F 折幅(a)
AF-N200 200×75 150×45 30 25 65 30 25
AF-N300 300×125 250×95 115 80
AF-N400 400×150 340×115 35 30 160 100 30
AF-N500 500×180 440×145 210 130
単位:mm

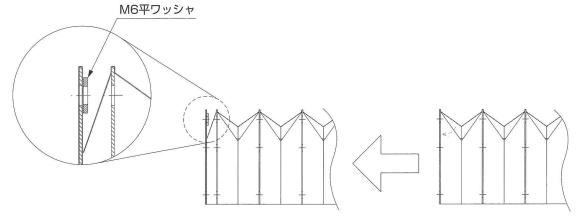

取付例
支持板には、φ7の穴加工を施しています。付属品のM6平ワッシャーを同梱していますので
機械側または、エンドプレートなどに締付してください。

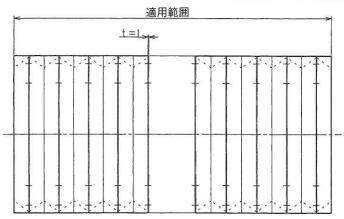

呼び長 有効
山数
AF-N200 AF-N300 AF-N400 AF-N500
適 用 範 囲 (mm)
100 3 12〜111 12〜111 15〜135 15〜135
200 6 24〜222 24〜222 30〜270 30〜270
300 9 36〜333 36〜333 45〜405 45〜405
400 12 48〜444 48〜444 60〜540 60〜540
500 15 60〜555 60〜555 75〜675 75〜675
600 18 72〜666 72〜666 90〜810 90〜810
700 21 84〜777 84〜777 105〜945 105〜945
800 24 96〜888 96〜888 120〜1080 120〜1080
900 27 108〜999 108〜999 135〜1215 135〜1215
1000 30 120〜1110 120〜1110 150〜1350 150〜1350
1100 33 132〜1221 132〜1221 165〜1485 165〜1485
1200 36 144〜1332 144〜1332 180〜1620 180〜1620
1300 39 156〜1443 156〜1443 195〜1755 195〜1755
1400 42 168〜1554 168〜1554 210〜1890 210〜1890
1500 45 180〜1665 180〜1665 225〜2025 225〜2025

 AF(Advanced Folding)ジャバラ

“AFジャバラ”とは

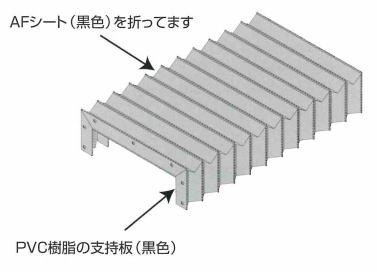

一山毎にPVC製の支持板を熱溶着した単層構造のジャバラです。
ドイツ メラー社で開発されたこの技術は ヨーロッパ・アメリカでは標準の方式に
なりつつあります。
従来のジャバラから進化したという意味で アドバンスド・フォールディングの頭文字
から「AF」と名づけられました。
