ケーブルグランド式コネクタ　（ノックアウト接続用）
　　31
管用平行おねじ付き

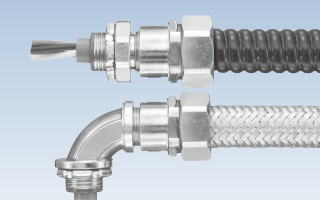

● ケイフレックスを制御盤類のノックアウトに接続し、ケーブルをグランドするためのコネクタです。
● 表中の「接続できるケイフレックス」欄の ※1印は KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。
● 多芯のケーブルをグランドするためのコネクタ（型式KMHMBG、KM90HMBG）も特注品にて製作します。
● ケイフレックスとコネクタの引張力は＃10は500N（JIS C 8461-23の分類コードは3ミディアム）、＃12〜54は1000N（JIS C 8461-23の分類コードは4ヘビー）です。

特性：IP67
温度範囲：-20〜60℃

 適合フレキはこちら↓↓
●高耐油/固定用　KMS〜
●高耐油/可動用　KPF〜

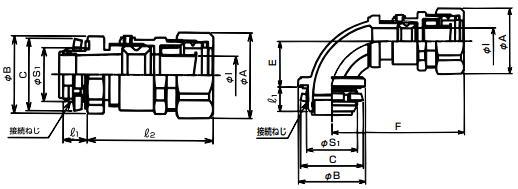

ストレート形

インシュレータ付きのため、
絶縁ブッシングは不要です。
単位：mm
品番  接続できる
ケイフレックス		 挿入できる
ケーブル外径		 φA φB C φI L1 L2 接続ねじ
JIS B 0202		 重量 入数
最大 最小 φS1 呼び ｇ/個 個/袋
KMHBG1008 ※1 10 8 4 27.5 30.0 29.0 8.3 10.0 47 20.9 G1/2 90 10
KMHBG1208 12 8 4 30.4 30.0 29.0 8.3 10.0 48 20.9 G1/2 100 10
KMHBG1210 10 8 30.3 29.0 10.8 50 103 10
KMHBG1608 16 8 4 34.2 30.0 29.0 8.3 10.0 48 20.9 G1/2 108 10
KMHBG1612 12 8 30.3 29.0 12.3 50 114 10
※2KMHBG1614 14 12 30.3 29.0 14.3 12.0 51 125 10
KMHBG2216 22 16 12 41.5 36.5 36.0 16.3 12.0 53 26.4 G3/4 171 10
KMHBG2219 19 16 37.6 36.0 19.3 56 183 10
KMHBG2816 28 16 12 48.3 44.9 44.0 16.3 14.0  56 33.2 G1 240 10
KMHBG2820 20 16 20.2 57 245 10
KMHBG2824 24 20 24.3 59 267 10
KMHBG3628 36 28 24 58.8 54.8 53.0 28.2 16.0 64 41.9 G1-1/4 378 5
KMHBG3632 32 28 55.4 53.0  32.3 64 380 5
KMHBG4236 42 36 32 66.8 62.9 61.0  36.3 68 47.8 G1-1/2 488 5
注．※2印の品番のものには、インシュレーターが付いていません。


90°形

インシュレータ付きのため、
絶縁ブッシングは不要です。
単位：mm
品番  接続できるケイフレックス 挿入できるケーブル外径 φA φB C E F φI L1 接続ねじ
JIS B 0202		 重量 入数
最大 最小 φS1 呼び ｇ/個 個/袋
KM90HBG1008 ※1 10 8 4 27.5 27.5 29 18.6 59 8.3 10 20.9 G1/2 98 5
KM90HBG1208 12 8 4 30.4 27.5 29 18.6 60 8.3 10 20.9 G1/2 104 5
KM90HBG1210 10 8 29.0 19.5 64 10.8 110 5
KM90HBG1608 16 8 4 34.2 27.5 29 18.6 61 8.3 10 20.9 G1/2 116 5
KM90HBG1612 12 8 29.0 19.5 64 12.3 134 5
※2KM90HBG1614 14 12 32.6 29 22.8 75 14.3 12 189 5
KM90HBG2216 22 16 12 41.5 35.5 36 24.5 70 16.3 12 26.4 G3/4 194 5
※3KM90HBG2820 28 20 16 48.3 43.5 44 28.5 83 20.4 14 33.2 G1 - 5
※3KM90HBG2824 24 20 82 24.4 - 5
注1．※2印の品番のものには、インシュレーターが付いていません。
注2．※3印の品番のものは、「ケイグランド」のC2型仕様となります。
注3．※4印について、挿入できるケーブル最大外径は固定できる最大外径になります。90°型本体部を通線する場合、
          ケーブルによっては通線出来ない場合もありますので、ケーブルシースを剥ぎ取って使用するか、最大外径より
          小さいケーブル選定を推奨いたします。


ケーブルグランド式コネクタ　（電気機器接続用）
　31

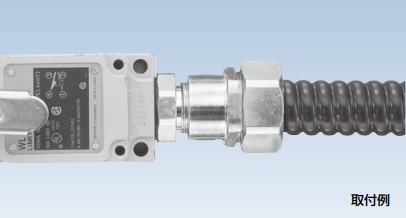

● ケイフレックスをリミットスイッチ、フード等のめねじに接続し、ケーブルをグランドするためのコネクタです。
● 表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。
● ケイフレックスとコネクタの引張力は＃10は500N（JISC8461-23の分類コードは3ミディアム）、＃12〜54は1000N（JISC8461-23の分類コードは4ヘビー）です。

特性：IP67
温度範囲：-20〜90℃

 適合フレキはこちら↓↓
●高耐油/固定用　KMS〜
●高耐油/可動用　KPF〜

管用平行おねじ付き

単位：mm
品番  接続できる
ケイフレックス		 挿入できる
ケーブル外径		 φA φB φI L1 L2 接続ねじ
JIS B 0202		 重量 入数
最大 最小 φS1 呼び ｇ/個 個/袋
KMHOG1008 ※ 10 8 4 27.5 27.2 8.3 8.0 47 20.9 G1/2 75 10
KMHOG1208 12 8 4 30.4 27.2 8.3 8.0 48 20.9 G1/2 83 10
KMHOG1210 10 8 27.2 10.8 50 87 10
KMHOG1608 16 8 4 34.2 29.8 8.3 8.0 48 20.9 G1/2 94 10
KMHOG1612 12 8 29.8 12.3 50 98 10
KMHOG1614 14 12 30.8 14.3 8.0 51 167 10

メートルおねじ付き

単位：mm
品番  接続できる
ケイフレックス		 挿入できる
ケーブル外径		 φA φB φI L1 L2 接続ねじ
IEC 60423		 重量 入数
最大 最小 φS1 呼び ｇ/個 個/袋
KMHOM1612 ※ 16 12 8 34.2 32.0 12.3 8.0 53 19.9 M20x1.5 124 10
KMHOM1614 14 12 37.2 14.3 8.0 55 138 10
KMHOM2216 22 16 12 41.5 39.8 16.3 8.0 57 24.9 M25x1.5 189 10
KMHOM2219 19 16 41.8 19.3 59 191 10
KMHOM2820 28 20 16 48.3 47.0 20.4 8.0 62 31.9 M32x1.5 239 10
KMHOM2824 24 20 48.6 24.4 63 258 10
KMHOM3628 36 28 24 58.8 56.5 28.4 8.0 67 39.9 M40x1.5 361 5
KMHOM3632 32 28 59.4 32.4 69 378 5
