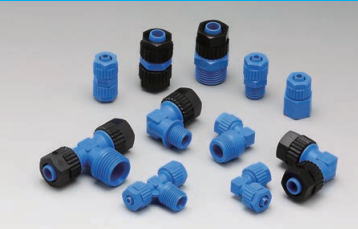

PP締め込み継手

700

特長
●	ナット締めで確実にロックします。
●	生産ライン、工作機械、食品機械、医療機器部品まで幅広く対応。

材質	：ガラス繊維入りポリプロピレン（PP）
最高使用圧力	： 1.4Mpa（20℃時）
使用温度範囲	： 4～90℃
色	：青（12mm用のみナット黒色）
適用チューブ	：軟質PEチューブ、ナイロンチューブ等

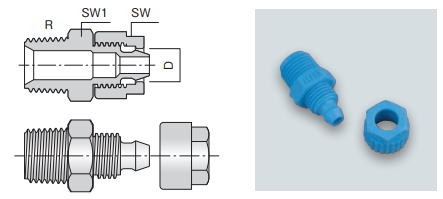

オスストレート

型式	適合チューブ（mm）	オスネジ（インチ）	二面幅（mm）
型式	内径×外径	R	SW	SW1
700-P0606M	4×6	R1/8	14	13
700-P0608M	4×6	R1/4	14	15
700-P0806M	6×8	R1/8	14	13
700-P0808M	6×8	R1/4	14	15
700-P0810M	6×8	R3/8	14	18
700-P1008M	7×10	R1/4	17	15
700-P1010M	7×10	R3/8	17	18
700-P1208M	9×12	R1/4	19	17
700-P1210M	9×12	R3/8	19	18
700-P1212M	9×12	R1/2	19	22

ユニオン
ストレート

型式	適合チューブ（mm）	二面幅（mm）
型式	内径×外径	SW	SW1
700-P0606C	4×6	14	14
700-P0808C	5×8	14	14
700-P1212C	9×12	19	19

オスエルボ

型式	適合チューブ（mm）	オスネジ（インチ）	二面幅（mm）
型式	内径×外径	R	SW	SW1
700-P0606EM	4×6	R1/8	14	8
700-P0608EM	4×6	R1/4	14	8
700-P0806EM	6×8	R1/8	14	8
700-P0808EM	6×8	R1/4	14	8
700-P0810EM	6×8	R3/8	14	8
700-P1208EM	9×12	R1/4	19	15
700-P1210EM	9×12	R3/8	19	15
700-P1212EM	9×12	R1/2	19	15

異径ユニオン
ストレート

型式	適合チューブ（mm）		二面幅（mm）
型式	D1	D2	SW
700-P0608C	4×6	5×8	14

オスチーズ

型式	適合チューブ（mm）	オスネジ（インチ）	二面幅（mm）
型式	内径×外径	R	SW	SW1
700-P0606TM	4×6	R1/8	14	8
700-P0608TM	4×6	R1/4	14	8
700-P0806TM	6×8	R1/8	14	8
700-P0808TM	6×8	R1/4	14	8
700-P0810TM	6×8	R3/8	14	8
700-P1208TM	9×12	R1/4	19	15
700-P1210TM	9×12	R3/8	19	15
700-P1212TM	9×12	R1/2	19	15

ユニオンティー

型式	適合チューブ（mm）	二面幅（mm）
型式	内径×外径	SW	SW1
700-P0606T	4×6	14	8
700-P0808T	6×8	14	8
700-P1212T	9×12	19	14

メスストレート

型式	適合チューブ（mm）	メスネジ（インチ）	二面幅（mm）
型式	内径×外径	R	SW	SW1
700-P0606F	4×6	Rｃ1/8	14	14
700-P0608F	4×6	Rｃ1/4	14	17
700-P0806F	6×8	Rｃ1/8	14	14
700-P0808F	6×8	Rｃ1/4	14	17
700-P0810F	6×8	Rｃ3/8	14	22
700-P1008F	7×10	Rｃ1/4	17	17
700-P1010F	7×10	Rｃ3/8	17	22

ユニオンエルボ

型式	適合チューブ（mm）	二面幅（mm）
型式	内径×外径	SW	SW1
700-P0606E	4×6	14	8
700-P0808E	6×8	14	8
700-P1212E	9×12	19	15

※外径12mmは、ナットが黒色になります
