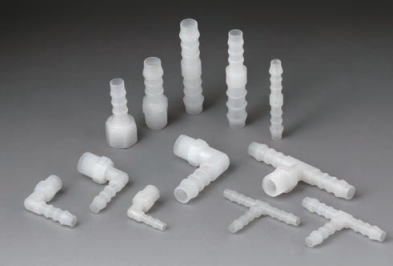

PVDF　タケノコ継手

700

特長
●	医療・薬品・食品装置部品に最適
●	高温、過酷な現場状況にも耐える信頼性の高い材質で、有機溶剤からアルカリ、酸類まで幅広い薬品に対応します。

材質	：ポリフッ化ビニリデン
最高使用圧力	： 1.4MPa以下（20℃時）
使用温度範囲	： -20～120℃
色	：ナチュラル

型式	L1	ｄ	ｄ1	ｄ2	ｄ3
WH-04	16	2.6	4	5.1	4.8
WH-05	20	3.2	5	6.2	5.9
WH-06	23	3.9	6	8.0	7.0
WH-08	25	5.5	8	10.0	9.4
WH-10	27	7.0	10	12.0	11.0
WH-12	28	8.5	12	14.4	13.5
WH-14	30	10.1	14	16.4	15.4
WH-16	30	12.0	16	19.1	18.4
WH-19	31	15.0	19	22.0	21.4
WH-25	40	19.0	24	26.2	26.2

オスストレート

オスエルボ

型式	適合ホース（mm）	接続ネジ（インチ）	二面幅 (㎜)
型式	D	R	SW
700-WHM-0406	4	R1/8	11
700-WHM-0408	4	R1/4	14
700-WHM-0506	5	R1/8	11
700-WHM-0508	5	R1/4	14
700-WHM-0512	5	R1/2	22
700-WHM-0606	6	R1/8	11
700-WHM-0608	6	R1/4	14
700-WHM-0610	6	R3/8	17
700-WHM-0612	6	R1/2	22
700-WHM-0620	6	R3/4	27
700-WHM-0806	8	R1/8	11
700-WHM-0808	8	R1/4	14
700-WHM-0810	8	R3/8	17
700-WHM-0812	8	R1/2	22
700-WHM-0820	8	R3/4	27
700-WHM-1008	10	R1/4	14
700-WHM-1010	10	R3/8	17
700-WHM-1012	10	R1/2	22
700-WHM-1020	10	R3/4	27
700-WHM-1208	12	R1/4	14
700-WHM-1210	12	R3/8	17
700-WHM-1212	12	R1/2	22
700-WHM-1220	12	R3/4	27
700-WHM-1410	14	R3/8	17
700-WHM-1412	14	R1/2	22
700-WHM-1420	14	R3/4	27
700-WHM-1612	16	R1/2	22
700-WHM-1620	16	R3/4	27
700-WHM-1912	19	R1/2	22
700-WHM-1920	19	R3/4	27
700-WHM-1925	19	R1	36
700-WHM-2520	25	R3/4	27
700-WHM-2525	25	R1	36

型式	適合ホース（mm）	接続ネジ（インチ）	二面幅 (㎜)
型式	D	R	SW
700-WHEM-0406	4	R1/8	11
700-WHEM-0408	4	R1/4	14
700-WHEM-0506	5	R1/8	11
700-WHEM-0508	5	R1/4	14
700-WHEM-0512	5	R1/2	22
700-WHEM-0606	6	R1/8	11
700-WHEM-0608	6	R1/4	14
700-WHEM-0610	6	R3/8	17
700-WHEM-0612	6	R1/2	22
700-WHEM-0806	8	R1/8	11
700-WHEM-0808	8	R1/4	14
700-WHEM-0810	8	R3/8	17
700-WHEM-0812	8	R1/2	22
700-WHEM-1008	10	R1/4	14
700-WHEM-1010	10	R3/8	17
700-WHEM-1012	10	R1/2	22
700-WHEM-1020	10	R3/4	27
700-WHEM-1208	12	R1/4	14
700-WHEM-1210	12	R3/8	17
700-WHEM-1212	12	R1/2	22
700-WHEM-1220	12	R3/4	27
700-WHEM-1410	14	R3/8	17
700-WHEM-1412	14	R1/2	22
700-WHEM-1420	14	R3/4	27
700-WHEM-1612	16	R1/2	22
700-WHEM-1620	16	R3/4	27
700-WHEM-1912	19	R1/2	22
700-WHEM-1920	19	R3/4	27

ユニオン

異径ユニオン

型式	適合ホース（mm）
型式	D
700-WHC-04	4
700-WHC-05	5
700-WHC-06	6
700-WHC-08	8
700-WHC-10	10
700-WHC-12	12
700-WHC-14	14
700-WHC-16	16
700-WHC-19	19

型式	適合ホース（mm）
型式	D1	D2
700-WHRC-0504	5	4
700-WHRC-0604	6	4
700-WHRC-0605	6	5
700-WHRC-0805	8	5
700-WHRC-0806	8	6
700-WHRC-1006	10	6
700-WHRC-1008	10	8
700-WHRC-1208	12	8
700-WHRC-1210	12	10
700-WHRC-1410	14	10
700-WHRC-1412	14	12
700-WHRC-1612	16	12
700-WHRC-1614	16	14
700-WHRC-1914	19	14
700-WHRC-1916	19	16

ユニオンエルボ

ユニオンティー

メス固定ストレート

型式	適合ホース（mm）D
700-WHE-04	4
700-WHE-05	5
700-WHE-06	6
700-WHE-08	8
700-WHE-10	10
700-WHE-12	12
700-WHE-14	14
700-WHE-16	16
700-WHE-19	19

型式	適合ホース（mm）D
700-WHT-04	4
700-WHT-05	5
700-WHT-06	6
700-WHT-08	8
700-WHT-10	10
700-WHT-12	12
700-WHT-14	14
700-WHT-16	16
700-WHT-19	19

型式	適合ホース（mm）D	接続ネジR	二面幅 (㎜) SW
700-WHFK-0506	5	Rc1/8	14
700-WHFK-0508	5	Rc1/4	17
700-WHFK-0510	5	Rc3/8	22
700-WHFK-0512	5	Rc1/2	26
700-WHFK-0606	6	Rc1/8	14
700-WHFK-0608	6	Rc1/4	17
700-WHFK-0610	6	Rc3/8	22
700-WHFK-0612	6	Rc1/2	26
700-WHFK-0806	8	Rc1/8	14
700-WHFK-0808	8	Rc1/4	17
700-WHFK-0810	8	Rc3/8	22
700-WHFK-0812	8	Rc1/2	26
700-WHFK-1008	10	Rc1/4	17
700-WHFK-1010	10	Rc3/8	22
700-WHFK-1012	10	Rc1/2	26
700-WHFK-1208	12	Rc1/4	17
700-WHFK-1210	12	Rc3/8	22
700-WHFK-1212	12	Rc1/2	26
700-WHFK-1410	14	Rc3/8	22
700-WHFK-1412	14	Rc1/2	26
700-WHFK-1612	16	Rc1/2	26
700-WHFK-1912	19	Rc1/2	26

異径ユニオンエルボ

異径ユニオンティー

型式	適合ホース（mm）
型式	D1	D2
700-WHRE-0504	5	4
700-WHRE-0605	6	5
700-WHRE-0806	8	6
700-WHRE-1006	10	6
700-WHRE-1008	10	8
700-WHRE-1210	12	10
700-WHRE-1412	14	12
700-WHRE-1614	16	14
700-WHRE-1916	19	16

型式	適合ホース（mm）
型式	D1	D2
700-WHRT-0504	5	4
700-WHRT-0605	6	5
700-WHRT-0806	8	6
700-WHRT-1008	10	8
700-WHRT-1210	12	10
700-WHRT-1412	14	12
700-WHRT-1614	16	14
700-WHRT-1916	19	16

ユニオンワイ

型式	適合ホース（mm）D
700-WHY-04	4
700-WHY-06	6
700-WHY-08	8
700-WHY-10	10
700-WHY-17	17
