■プラントチューブ
 625

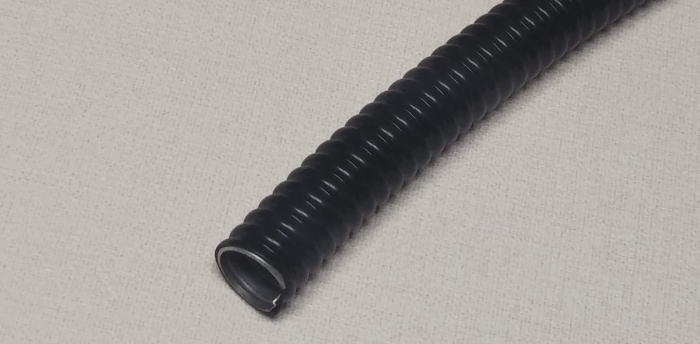

MCフレキ
工作機械及び一般配線用
低価格で柔軟性を重視しております。

対応温度：-30℃〜+70℃
標準色：黒色
受注品：灰色

スクエアーロックタイプ

型式 サイズ  I.D O.D 標準梱包巻
長さ
（m）		 最小曲げ
半径
（mm）		 梱包単位
重量
(Kg)
MIN MAX MIN MAX
MC-9 9 1/4" 10.5 10.8 14.7 15.2 50 40 8.5
MC-10 13 3/8" 12.2 12.5 17.0 17.5 50 45  10.5
MC-11 16 1/2" 16.0 16.3 21.2 21.7 50 55  14.5
MC-12 22 3/4" 21.0 21.3 26.3 26.8 30 70  10.5
MC-13 28 1" 26.5 26.8 32.7 33.2 30 85  14.5
MC-14 36 1 1/4" 35.0 35.4 41.2 41.8 20 100  11.5
MC-15 42 1 1/2" 40.0 40.4 47.0 47.6 20 110  14.5
MC-16 54 2" 51.0 51.5 58.2 58.8 10 140  9.0
MC-17 70 2 1/2" 63.0 63.5 71.2 71.8 10 180  11.0
MC-18 82 3" 78.0 78.5 86.6 87.4 10 220  14.5
 単位：mm
コアーステンレス製も製作致します。お問い合わせ下さい。

MORフレキ
工作機械及び一般配線用で耐油、
耐寒性で超柔軟性があります。

対応温度：-40℃〜+70℃


スクエアーロックタイプ
型式 サイズ I.D O.D 標準梱包巻
長さ
(m)		 最小曲げ
半径
(mm)		 梱包単位
重量
(Kg)
Min Max Min Max
MOR-9 9 1/4" 10.5 10.8 14.7 15.2 50 40  8.5
MOR-10 13 3/8" 12.2 12.5 17.0 17.5 50 45  10.5
MOR-11 16 1/2" 16.0 16.3 21.2 21.7 50 55  13.0
MOR-12 22 3/4" 21.0 21.3 26.3 26.8 30 70  10.5
MOR-13 28 1" 26.5 26.8 32.7 33.2 30 85  13.5
MOR-14 36 1 1/4" 35.0 35.4 41.2 41.8 20 100  10.5
MOR-15 42 1 1/2" 40.0 40.4 47.0 47.6 20 110  13.5
MOR-16 54 2" 51.0 51.5 58.2 58.8 10 140  9.0
MOR-17 70 2 1/2" 63.0 63.5 71.2 71.8 10 180  11.0
MOR-18 82 3" 78.0 78.5 86.6 87.4 10 220  15.0
単位：mm

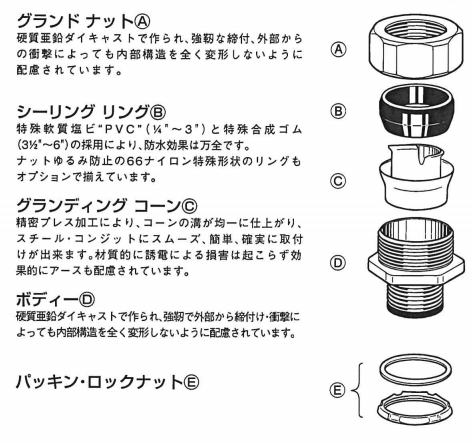

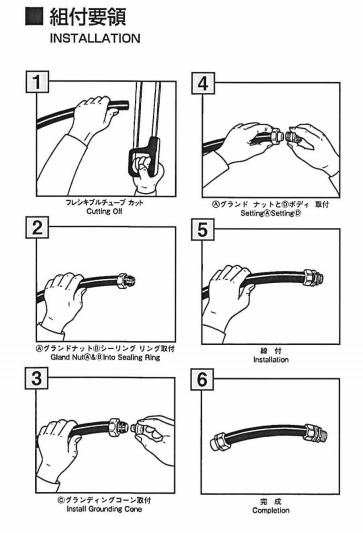

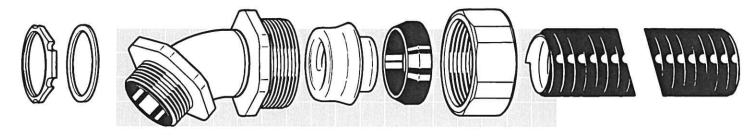

●フィッティングコネクター組立要領

　
■防水フレキシブルチューブ用コネクター

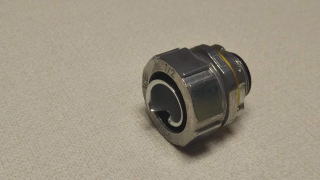

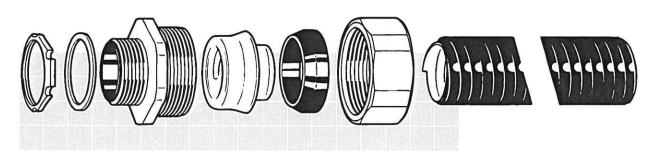

 ストレートコネクター（ボックスコネクター）

 　　

 ＜厚鋼電線管用＞
型式 ネジサイズ 厚鋼呼称
サイズ		 フレキサイズ A Ｂ C d E 標準梱包
数量  		 重量/1個
(mm) (mm) (mm) (mm) (mm) -  （ｇ）
11-25 G 1/2 9 1/4" 29.2 37 14 13.8 15 100 60
11-38 G 1/2 13 3/8" 28 37 14 13.8 13 100 55
11-50 G 1/2 16 1/2" 33 30 10.5 13.8 11 100 56
11-75 G 3/4 22 3/4" 40 33 12 19.2 12.5 50 87
11-100 G1 28 1" 47 35 13 24 13 50 127
11-125 G1 1/4 36 1 1/4" 59 40 14 33 15 80 196
11-150 G1 1/2 42 1 1/2" 66 44 16 38.5 17 50 262
11-200 G2 54 2" 79 49 18 50 18.5 30 364
11-250 G2 1/2 70 2 1/2" 97 64 20 64.6 27 20 680
11-300 G3 82 3" 113 69 22 77.5 31 13 939
11-350 G3-1/2   92 3 1/2"  126  83  30  89  37  10 1274
11-400 G4 104 4" 142 85  30  100  38  6 2632
11-500 G5 125 5" 180  115  41  125  48  2 4174
11-600 G6 150 6" 220  174  40  150  90  1 8850

 ＜薄鋼電線管用＞
型式 ネジサイズ 薄鋼呼称
サイズ		 フレキサイズ A Ｂ C d E  標準梱包
数量		  重量/1個
(mm) (mm) (mm) (mm) (mm)  -  （ｇ）
3/8SBC-19 CTC19 15 3/8" 28 33 13 14 13 100 45
SBC-19 CTC19 19 1/2" 33 35 13 12.7 11 100 55
SBC-25 CTC25 25 3/4" 40 37 13 19.2 12.5 50 84
SBC-31 CTC31 31 1" 47 40 14 24 13 50 130
SBC-39 CTC39 39 1 1/4" 59 46 16 30.1 15 80 220
SBC-51 CTC51 51 1 1/2" 66 50 18 42 17 50 306
SBC-63 CTC63 63 2" 79 60 20 54.3 18.5 30 457
SBC-75 CTC75 75 2 1/2" 97 64 20 64.6 27 20 690


※11-350〜600にはパッキンは付いておりません。また11-500〜600は絶縁ブッシングが付いておりません。
※SBC-51〜75にはパッキンは付いておりません。

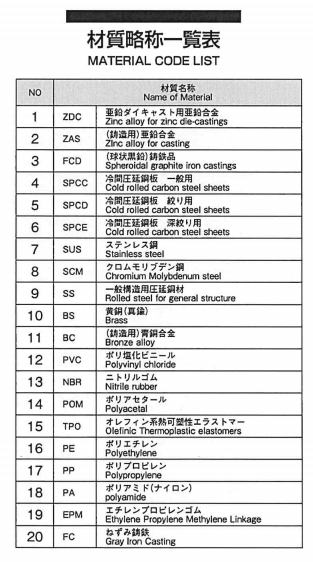

※ボディ、グランドナットの材質は標準品が亜鉛ダイキャスト製です。
※ステンレス製品に関しましてはお問い合わせ下さい。
※11-500・11-600は受注製作品となります。
 ■防水フレキシブルチューブ用コネクター

アングルコネクター

 　　

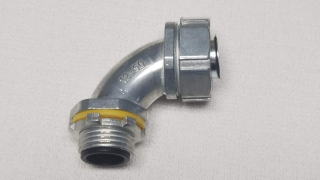

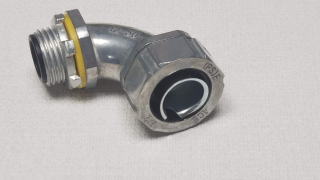

＜ 90°アングルコネクター＞
型式 ネジサイズ 厚鋼呼称
サイズ		 フレキサイズ A B C ｄ E  標準梱包
数量		 重量/1個
(mm) (mm) (mm) (mm) (mm) -  （ｇ）
12-25 G 1/2 9 1/4" 29.4 51.0 13.0 14.2 35.0 50 90
12-38 G 1/2 13 3/8" 28.0 50.0 13.0 14.2 35.0 50 85
12-50 G 1/2 16 1/2" 33.0 41.0 13.0 13.8 38.5 50 84
12-75 G 3/4 22 3/4" 40.0 48.0 13.0 19.2 46.5 40 142
12-100 G1 28 1" 47.0 50.0 13.0 24.0 43.0 25 229
12-125 G1 1/4 36 1 1/4" 59.0 59.0 18.0 33.0 52.5 10 355
12-150 G1 1/2 42 1 1/2" 66.0 63.0 16.0 38.5 54.0 24 449
12-200 G2 54 2" 79.0 78.0 18.0 50.0 68.0 12 748
12-250 G2 1/2 70 2 1/2" 97.0 101.0 24.0 64.6 87.0 6 1538
12-300 G3 82 3" 113.0 134.0 29.0 77.5 123.0 3 2172

＜ 45°アングルコネクター＞
型式  ネジサイズ 厚鋼呼称
サイズ 		 フレキサイズ A B C ｄ E  標準梱包
数量 		 重量/1個
(mm) (mm) (mm) (mm) (mm) -  （ｇ）
13-25 G 1/2 9 1/4” 29.3 30.0 13.0 13.8 23.0 50 80
13-38 G 1/2 13 3/8" 28.0 36.0 13.0 14.2 21.0 50 70
13-50 G 1/2 16 1/2" 33.0 30.0 13.0 13.8 25.6 50 72
13-75 G 3/4 22 3/4" 40.0 32.0 13.0 19.2 24.1 40 110
13-100 G1 28 1" 47.0 36.0 13.0 24.0 29.0 30 196
13-125 G1 1/4 36 1 1/4" 59.0 43.0 18.0 33.0 35.5 10 306
13-150 G1 1/2 42 1 1/2" 66.0 45.0 16.0 38.5 36.0 30 386
13-200 G2 54 2" 79.0 50.0 18.0 50.0 45.0 15 598
13-250 G2 1/2 70 2 1/2" 97.0 90.0 26.0 64.6 63.0 8 1619
13-300 G3 82 3" 113.0 85.0 29.0 77.5 65.0 5 1643
