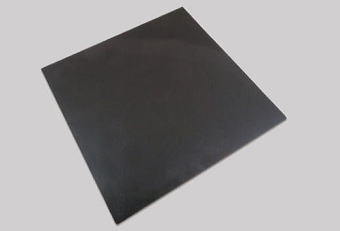

放熱性電磁波ノイズ吸収シート・電磁波吸収シート|株式会社ハギテック

●放熱シートの熱伝導性・柔軟性と、優れた電磁波
吸収性を併せ持っています。
●発熱体にシートを貼り、熱を伝導させたい放熱体に
密着させ使用します。
●ノイズの発生源に貼るだけでノイズ対策が可能です。

■仕様
・熱伝導率：1.8W/m・K
・硬さ：20　JIS TypeE
・透磁率（1MHz）：10μ
・比重：3.15
・体積抵抗率：≧1×10¹⁰Ω・cm
・絶縁破壊電圧：＞8.0AC　ｋV/mm
・耐電圧：＞7.0AC　ｋV/mm
・難燃性：UL-94、V-0
・使用温度範囲：-40～+120℃
・両面粘着
・ハロゲンフリー

型式	サイズ（mm）
2554-2422-01	100×100×0.5
2554-2422-02	100×100×1.0
2554-2422-03	100×100×2.0

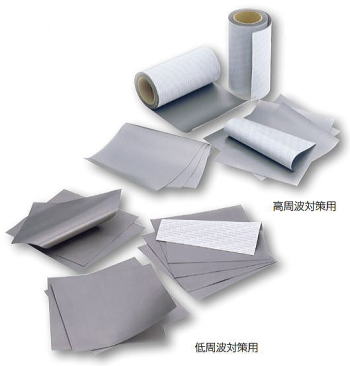

電磁波吸収シート

255

●フレキシブルなので巻き付け等の作業が容易です。
●特殊ゴム材に磁性金属粉を混合した単一構造品です。

■仕様

・使用温度範囲：	低周波対策用/-20～+85℃、
	高周波対策用/-20～+90℃

・体積抵抗率：	低周波対策用/1×10⁵Ω・cm以上、
	高周波対策用/5×10⁶Ω・cm以上

・引張強度：6.0Mpa以上
・RoHS指令準拠、UL94V-0認定品

型式	仕様	厚み（mm）	サイズ（mm）
2553-9885-01	低周波対策用	0.1	210×297
2553-9885-02		0.3
2553-9885-03		0.5
2553-9885-04		0.75
2553-9885-05		1.0
2553-9886-01	高周波対策用	0.1
2553-9886-02		0.3
2553-9886-03		0.5
2553-9886-04		0.75
2553-9886-05		1.0
2553-9887-01		0.1	330×2000
2553-9887-02		0.3
2553-9887-03		0.5
2553-9887-04		0.75
2553-9887-05		1.0
