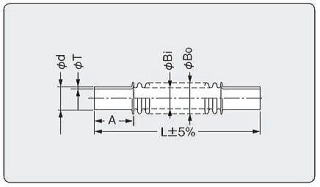

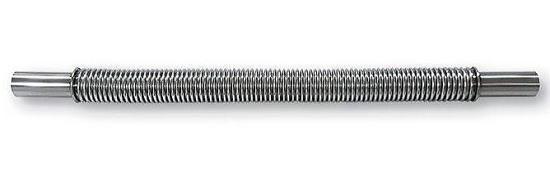

真空用フレキシブルチューブ（端管付）

■仕様
●材質：SUS304
●圧力条件：内部/真空、外部/大気圧
●温度条件：常温(ベーキング時最大250℃)
●リーク量：1×10-7Pa・m3/ｓ以下
〇お問い合わせ方法
型番とご要望の長さからコード番号と本数をご指定ください。
例：2553-8089、長さ：1000ｍｍ（-04）を2本ご要望の場合
    [ 2553-8089-04　2本 ]
コード番号 型番 全長 （mm）
250 500 800 1000
2553-8089 VFP4006 -01 -02 -03 -04
2553-8090 VFP4009
2553-8091 VFP4012

■サイズ表　（単位：mm）
型番 Bi Bo ｄ Ｔ Ａ
VFP4006 12.4 17.1 6.35 1 30
VFP4009 9.52
VFP4012 12.7 1.24

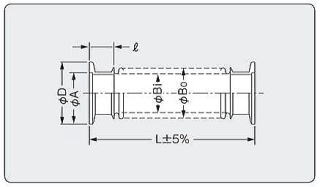

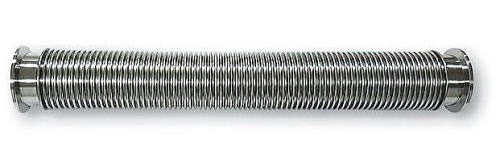

真空用フレキシブルチューブ（NW-KF）


■仕様
●材質：SUS304
●圧力条件：内部/真空、外部/大気圧
●温度条件：常温(ベーキング時最大250℃)
●リーク量：1×10-10Pa・m3/ｓ以下
〇お問い合わせ方法
型番とご要望の長さからコード番号と本数をご指定ください。
例：2553-8102、長さ：1500ｍｍ（-03）を2本ご要望の場合
     [ 2553-8102-03　2本 ]
コード番号 型番  全長 （mm）
500 1000 1500 2000
2553-8102 VFP1010 -01 -02 -03 -04
2553-8103 VFP1016
2553-8104 VFP1025
2553-8105 VFP1040
2553-8106 VFP1050
2553-8107 VFP1063
2553-8108 VFP1080
2553-8109 VFP1100

■サイズ表　（単位：mm）
型番 Bi Bo D Ａ
VFP1010 12.4 17.1 30 12.2
VFP1016  18.7 24.9 17.2
VFP1025 25 32.2 40 26.2
VFP1040 41 50.5 55 41.2
VFP1050 50.1 60.5 75 52.2
VFP1063 62.8 85 87 70.2
VFP1080 78 102 114 83.2
VFP1100 100 126 134 102.2

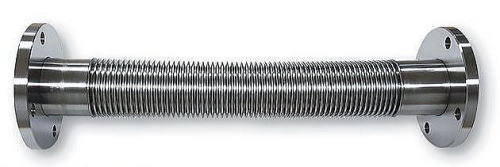

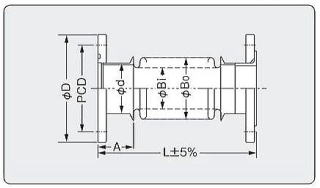

真空用フレキシブルチューブ（JISフランジ）


■仕様
●材質：SUS304
●圧力条件：内部/真空、外部/大気圧
●温度条件：常温(ベーキング時最大250℃)
●リーク量：1×10-7Pa・m3/ｓ以下
〇お問い合わせ方法
型番とご要望の長さからコード番号と本数をご指定ください。
例：2553-8092、長さ：1000ｍｍ（-02）を3本ご要望の場合
    [ 2553-8092-02　3本 ]
コード番号  型番  全長 （mm）
500 1000 1500 2000
2553-8092 VFP3025 -01 -02 -03 -04
2553-8093 VFP3040
2553-8094 VFP3050
2553-8095 VFP3065
2553-8096 VFP3080
2553-8097 VFP3100
■サイズ表　（単位：mm）
型番 Bi Bo d D PCD 取付穴 A
VFP3025 25 32.2 34 90 70  4-10 50
VFP3040  41 50.5 48.6 105 85
VFP3050 50.1 60.5 120 100
VFP3065 62.8 85  76.3 145 120 4-12
VFP3080 78 102 89.1 160 135
VFP3100 100 126 114.3 185 160 8-12

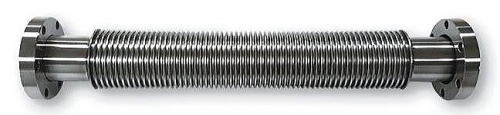

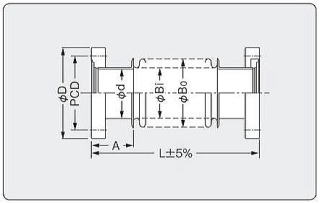

真空用フレキシブルチューブ（CFフランジ）

■仕様
●材質：SUS304
●圧力条件：内部/真空、外部/大気圧
●温度条件：常温(ベーキング時最大250℃)
●リーク量：1×10-9Pa・m3/ｓ以下
●フランジ：固定×回転
〇お問い合わせ方法
型番とご要望の長さからコード番号と本数をご指定ください。
例：2553-8098、長さ：2000ｍｍ（-04）を2本ご要望の場合
    [ 2553-8098-04　2本 ]
コード番号  型番 全長 （mm）
500 1000 1500 2000
2553-8098 VFP2034 -01 -02 -03 -04
2553-8099 VFP2070
2553-8100 VFP2114
2553-8101 VFP2152
■サイズ表　（単位：mm）
型番 Bi Bo d D PCD 取付穴 A
VFP2034 25 32.2 18 33.8 27 6-4.4 50
VFP2070  41 50.5 38 69.3 58.7 6-6.8
VFP2114 62.8 85 63.5 113.5 92.2 8-8.5 75
VFP2152 100 126 101.6 151.6 130.3 16-8.5 80
