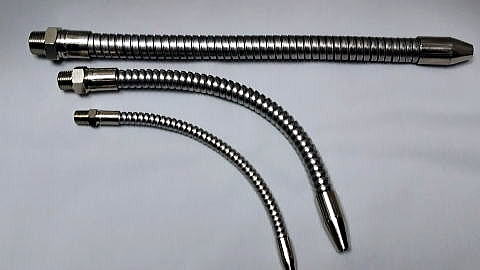

Sノズル(クーラントノズル) 826

特長
曲げた形状を保持し、液体、エアーを任意の位置に吐出、噴出する為のノズルです。

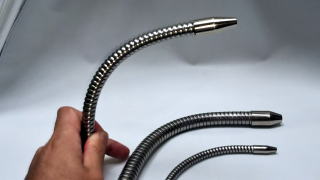

位置を簡単に変える事が出来、形状を保持します。
用途によって先端ノズルや取り付け金具を変更できるオプションも豊富です。
金属螺旋菅を使用し、インナーにアルミ+PEパイプを採用。
内面がフラットで、流体の流れもスムーズで液だまりを起こしません。
保持力も強固です。樹脂の組み立て式ノズルの様に特定箇所の保持力が急に
弱くなる事が無く、耐久性にも優れます。
用途
NC旋盤やマシニングセンタ等の工作機械のクーラントノズルとして。
水、溶液等の液体、注油、エアー等。生産ラインにおける吹付ノズルとして。


【 材質 】
フレキチューブ ：ＳＵＳ３０４
インナーチューブ：ＰＥ＋アルミ
ネジ継手 ：真鍮＋Niメッキ
先端ノズル ：真鍮＋Niメッキ

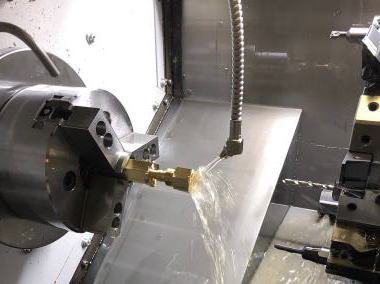

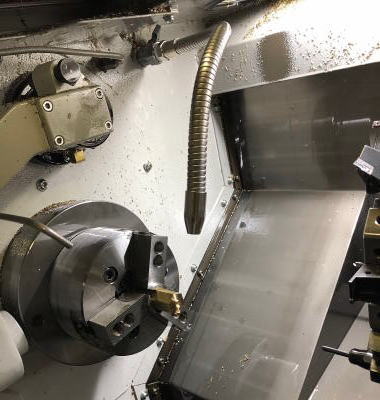

◇工作機械での使用例
吐出位置をしっかりキープします。
※写真は特注の45度ノズルです。

◇標準仕様
製品 No 吐水口 取付ネジ 全長ｍｍ
ＳＮ Ｓ φ４ R1/8 100～500
ＳＮ 1 φ６ R1/4 100～800
ＳＮ 2 φ６ R3/8 100～800
ＳＮ 3 φ８ R3/8 300～900
ＳＮ 4 φ10 R1/2 300～900

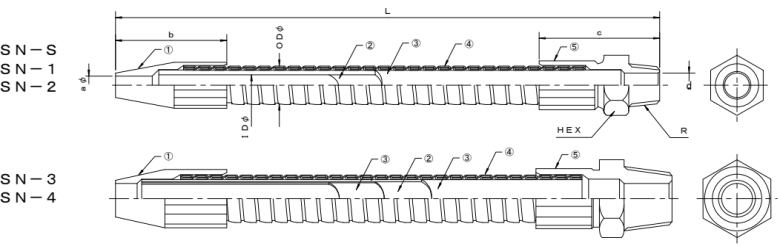

CAT.No ネジ
R		 aφ b c d IDφ ODφ HEX 最小
曲半径
SN-S 1/8 4 25 29 4 4 8.5 11 45
SN-1 1/4 6 36 39 6.8 6.8 13 17 65
SN-2 3/8 6 36 40 6.8 6.8 13 17 65
SN-3 3/8 8 36 40 9.5 10 17 22 80
SN-4 1/2 10 36 44 9.5 10 17 22 80
No. 名称 材質 備考
① ノズル金具 真鍮 ニッケルメッキ
② アルミ管 アルミ
③ 樹脂管 ポリエチレン
④ インターロックチューブ ステンレス SUS304
⑤ 接続金具 真鍮 ニッケルメッキ

◇性能
製品No 使用温度※ 曲げ半径※ 曲げ強度 引張強度
ＳＮ-S -10～50℃ 45mm 300g(150mm) 1500N
ＳＮ-1 -10～50℃ 65mm 450g(200mm) 2200N
ＳＮ-2 -10～50℃ 65mm 450g(200mm) 2200N
ＳＮ-3 -10～50℃ 80mm 700g(300mm) 3300N
ＳＮ-4 -10～50℃ 80mm 700g(300mm) 3300N
*データは参考値であり保証値ではありません
*１ 流体によって使用温度内でも使用不可のものがあります。
*２ 繰り返しの連続曲げには適していません
*３ ネジ側を水平に固定し、ノズル先端に重量をかけて
     5mm以上垂れ下る重量のこと（ ）内はフレキ部長さ
◇オプション　※標準仕様以外の場合はこちらのオプションからお選び下さい。

先端側＞ ＜取付け側
※先端側オプション詳細一覧はこちら  ※取付け側オプション詳細一覧はこちら

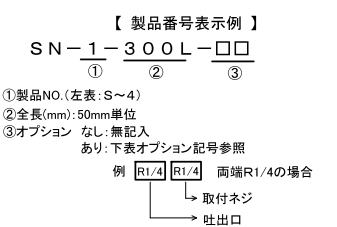

◇御依頼方法



※標準仕様でオプションの必要がない場合は、①製品NO　②全長　でのご依頼になります。

 先端側オプション詳細一覧
※材質表記無し/真鍮+ニッケルメッキ 標準タイプ
※材質表記SUS　ステンレス（SUS304）

オプション記号 φ1.6 φ1.7 φ2.0 φ3.0 φ4.0
Φ1.6 Φ1.7 Φ2.0 Φ3.0 Φ4.0
SN-S 〇 〇 〇 〇 〇
SN-1 〇 〇 〇
SN-2 〇 〇 〇
SN-3
SN-4

オプション記号 φ6.0 φ8.0 φ10.0 R1/8 R1/4
  Φ6.0 Φ8.0 Φ10.0 R1/8 R1/4
SN-S 〇 〇
SN-1 〇 〇 〇
SN-2 〇
SN-3 〇 〇
SN-4 〇 〇

オプション記号 R3/8 R1/2 Rc1/8 Rc1/4 Rc3/8
R3/8 R1/2 Rc1/8 Rc1/4 Rc3/8
SN-S 〇 〇
SN-1 〇 〇
SN-2 〇 〇
SN-3 〇 〇
SN-4 〇

オプション記号 Rc1/2 φ4.0　45° φ4.0　90° ﾎﾞｰﾙ 平口M
Rc1/2 Φ4.0　45° Φ4.0　90° ボール 平口M
SN-S 〇 〇 〇
SN-1 〇 〇
SN-2 〇 〇
SN-3 〇
SN-4 〇 〇

オプション記号 G1/2 袋ナット SUS φ2 SUS φ3 SUS φ4 SUS φ6
G1/2　袋ナット SUS　Φ2 SUS　Φ3 SUS　Φ4 SUS　Φ6
SN-S 〇
SN-1 〇 〇 〇 〇
SN-2 〇 〇 〇 〇
SN-3
SN-4

オプション記号 SUS R1/8 SUS R1/4 SUS G1/4オス SUS G1/4メス
SUS　R1/8 SUS　R1/4 SUS　G1/4オス SUS　G1/4メス
SN-S 〇 〇 〇 〇
SN-1 〇
SN-2
SN-3
SN-4

取付け側オプション詳細一覧
※材質表記無し/真鍮+ニッケルメッキ 標準タイプ
※材質表記SUS　ステンレス（SUS304）
オプション記号 R1/8 R1/4 R3/8 R1/2 SUS R1/4
R1/8 R1/4 R3/8 R1/2 SUS　R1/4
SN-S 〇 〇
SN-1 〇 〇 〇 〇
SN-2 〇 〇
SN-3 〇
SN-4 〇

オプション記号 SUS R1/8 NPT1/8 NPT1/4 NPT3/8 NPT1/2
SUS　R1/8 NPT1/4 NPT3/8 NPT1/2
SN-S 〇 〇 〇
SN-1 〇 〇
SN-2 〇 〇
SN-3 〇
SN-4 〇

オプション記号 Rc1/8 Rc1/4 Rc3/8 Rc1/2 G1/2　袋ナット
Rc1/8 Rc1/4 Rc3/8 Rc1/2 G1/2　袋ナット
SN-S 〇 〇
SN-1 〇 〇
SN-2 〇 〇
SN-3 〇
SN-4 〇

オプション記号 SUS G1/4オス SUS G1/4メス
SUS　G1/4オス SUS　G1/4メス
SN-S 〇 〇
SN-1
SN-2
SN-3
SN-4
