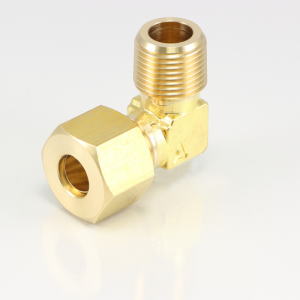

 リングエルボ 431

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD（本体）/C3604BD（玉・ナット）
RoHS品番：C3771B/C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体
RoHS指令
相当品
型式 		 型式 取付ネジ(外) 適用管外径(mm) ナット六角対辺(mm)
- RL-1104 PT1/8 4 12
- RL-1105 PT1/8 5 12
RL-1106R RL-1106 PT1/8 6 12
- RL-1102 PT1/8 6.35 17
RL-1108R RL-1108 PT1/8 8 17
- RL-1103 PT1/8 9.53 21
- RL-1110 PT1/8 10 21
RL-1206R RL-1206 PT1/4 6 17
- RL-1202 PT1/4 6.35 17
RL-1208R RL-1208 PT1/4 8 17
- RL-1203 PT1/4 9.53 21
- RL-1210 PT1/4 10 21
- RL-1212 PT1/4 12 24
- RL-1204 PT1/4 12.7 24
- RL-1306 PT3/8 6 17
- RL-1302 PT3/8 6.35 17
RL-1308R RL-1308 PT3/8 8 17
- RL-1303 PT3/8 9.53 21
RL-1310R RL-1310 PT3/8 10 21
- RL-1312 PT3/8 12 24
- RL-1304 PT3/8 12.7 24
- RL-1315 PT3/8 15 27
- RL-1305 PT3/8 15.88 27
- RL-1406 PT1/2 6 17
- RL-1402 PT1/2 6.35 17
- RL-1408 PT1/2 8 17
- RL-1403 PT1/2 9.53 21
- RL-1410 PT1/2 10 21
RL-1412R  RL-1412 PT1/2 12 24
- RL-1404 PT1/2 12.7 24
- RL-1415 PT1/2 15 27
- RL-1405 PT1/2 15.88 27
- RL-1460 PT1/2 19.05 30
- RL-1612 PT3/4 12 24
- RL-1604 PT3/4 12.7 24
- RL-1615 PT3/4 15 27
- RL-1605 PT3/4 15.88 27
- RL-1606 PT3/4 19.05 30
