DrumQuikシリーズ
ポリエチレン/PVDF		 244
DrumQuikPROおよびDrumQuikPURの移送システムは、汎用ボンプを併用し、一般的な化学物質から高純度の化学物質まで、幅広い化学物質や薬液等の閉鎖式移送システムに対応か可能です。化学物質や薬液等の移送における、厳しい安全要件や動作環境のニーズに応えた製品となっています。DrumQuikの移送システムは化学物質や薬液等の暴露を最小限に抑え、大容量のタンクやコンテナから、エンドユーザーが使用する容器やドラム缶への移送を簡単に行うことができます。
DrumQuikPROは、堅牢で費用対効果が高い化学物質や薬液等の移送システムを可能にします。
DrumQuikPURは高純度を求められる用途向けに設計された、金属と接液しないPVDF製で、クリーンルームにてパッケージをしています。すべての材料は、食品および消耗品の用途に関するFDA基準に準拠しています。
半導体や液晶バネル、太陽光発電バネル、バッテリーの製造、製薬等で使用される高純度の化学物質や薬液の移送には、DrumQuikPURをこ使用下さい。
DrumQuikは下記容器で利用できる、交換や再利用が可能なコネクターを提供しています。
(日本で流通している容器については、一部の規格に対して対応しています。詳しくはお問い合わせ下さい。)

・プラスチック製ドラム缶ならびにスチール製ドラム缶
・ケミカルバック
・IBC容器

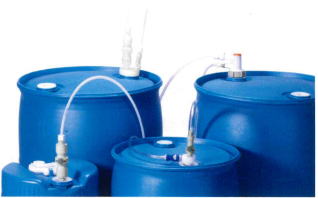

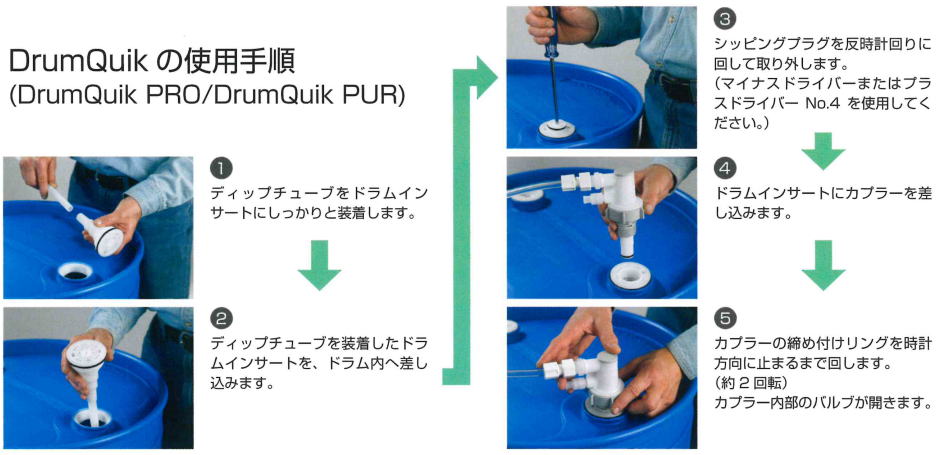

DrumQuikPro特長 DrumQuikPUR特長
・迅速な接続や切り離しを実現
・自動遮断のバルブ
・ドラムや容器の交換を早く迅速にします
・ドラムと接続するとバルブが開き、切り離すとバルプが閉じますので、液ダレなく簡単で安全な移送ができます
・使い捨てドラムインサート
・化学物質や薬液等の暴露を減らします
・蒸気用のべント穴
・多様なネジサイズ
・補給空気の流入やブランケットガスに対応
・様々な容器で使用できます		 ・迅速な接続や切り離しを実現
・自動遮断のバルブ
・使い捨てドラムインサート
・プラスチックのみの構造
・クリーンルームで製造
・ドラムや容器の交換を早く迅速にします
・ドラムと接続するとバルブが開き、切り離すとバルプが閉じますので、液ダレなく簡単で安全な移送ができます
・化学物質や薬液等の暴露を減らします
・金屬による腐食や汚染が発生しません
・高純度の化学物質や薬品への対応

注意
本カタロクに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。
圧力や潟度、流体物、流量などのこ使用環境により、使用条件を満たし(いても影響を受ける場合があります。こ使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかこ確認下さい。
仕様
材質
カプラー:<DrumQuikPro>ポリエチレン(HDPE)(再生品不使用)
<DrumQuikPur>PVDF(再生品不使用)
ドラムインサート、ディップチュープ、シッピングプラグ
:ポリエチレン(HDPE)(再生品不使用)
スプリング(カプラーのみ)
SUS316、ハステロイC、PEEK、PPS、
SUS316(TESS)(PTFE被膜)
シール
:<カプラー>EPDM、FKM(フッ素ゴム)、シムリッツ(FFKM)
<ドラムインサート>ポリオレフィン、EPDM、FKM(フッ素ゴム)
<シッピングプラグ>EPDM、FKM(フッ素ゴム)
使用圧力
カップリンク無し(ドラムインサートのみ):真空～0.31MPa
カップリンク有り:真空～ドラム缶・容器の仕様値		 使用温度範囲
カプラー(DrumQuikPRO):0℃～49℃
カプラー(DrumQuikPUR):-18℃～49℃
ドラムインサート:-20℃～49℃
トルク値
2インチバットレス:27N・ｍ
BCS56X4:27N・ｍ
BCS70mm:30N・ｍ
2インチNPS(プラスチックドラム)：27N・ｍ
2インチNPS(スチールドラム)：20N・ｍ
シッピングプラグ:1.7N・ｍ
※上記トルク値は-般的な推奨値であり、使用環境によっては調整が必要な場合があります。

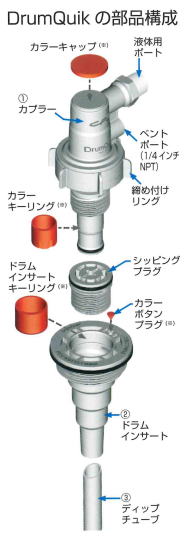

■カプラー
①DrumQuikPROカプラ ー
(ポリプロピレン製)
接続端 シール材 スプリング 型式
19.1mm(3/4インチ)タケノコ接続 EPDM SUS316 DQPRO120312
1/2"NPT(おすネジ) EPDM SUS316 DQPRO120208
1/2"NPT(おすネジ) FKM SUS316 DQPRO120208202
1/2"NPT(おすネジ) EPDM ハステロイC DQPRO120208206
1/2"NPT(おすネジ) FKM ハステロイC DQPRO120208207
3/4"BSPP(おすネジ) EPDM SUS316 DQPRO120712
3/4"BSPP(おすネジ) FKM SUS316 DQPRO120712202
3/4"BSPP(おすネジ) EPDM ハステロイC DOPRO120712206
3/4"BSPP(おすネジ) FKM ハステロイC DQPRO120712207
・販売ロット数はお問い合わせ下さい。
①DrumQuikPURカプラー
(PVDF製)
接続端 シール材 スプリング 型式
3/4"FLARE 液体接点部:FKM
べント部:FKM		 PEEK DQPUR120112
3/4"FLARE 液体接点部:シムリッツ(FFKM)
べント部:FKM		 PEEK DQPUR120112203
3/4"FLARE 液体接点部:FKM
べント部:FKM		 PPS DQPUR120112208
3/4"FLARE 液体接点部:シムリッツ(FFKM)
べント部:FKM		 PPS DQPUR120112209
3/4"FLARE 液体接点部:FKM
べント部:FKM		 SUS316(TESS)
(PTFE被膜)		 DQPUR120112210
3/4"FLARE 液体接点部:シムリツツ(FFKM)
べント部:FKM		 SUS316(TESS)
(PTFE被膜)		 DQPUR120112211
 ※フレア加工についてはお問い合わせ下さい。
・販売ロット数はお問い合わせ下さい。
 (※)カラーキャップおよびカラーキーリング、カラーボタンプラグ、ドラムインサ-トキーリングは、カプラーならびにドラムインサートには付属していません。別途お求め下さい。
ドラムインサート
②DrumQuikPROドラムインサート(ポリエチレン製）
接続ロ金 シール材 型式
70mm ネジ
(70X6 および70X5 プラスチック ドラム向け)		 EPDM DQPRO20BCS70
70mm ネジ
(70X6 および70X5 プラスチックドラム向け)		 FKM DQPRO20BCS70202
2 インチNPS (lSO　G2 ) ネジ
(スチール ドラムおよびIBC容器)		 EPDM DQPRO20G2NPSST
2 インチ NPS(lSO G2 ) ネジ
(スチール ドラムおよびIBC 容器)		 FKM DQPRO20G2NPSST202
・販売ロット数はお問い合わせ下さい。
②DrumQuikPURドラムインサート(ポリエチレン製）
接続ロ金 シール材 型式
2インチ・アメリカ鋸歯ネジ 栓部:ポリオレフィン
シッピングプラグ:EPDM		 DQPUR202BUT
2インチ・アメリカ鋸歯ネジ 栓部:ポリオレフィン
シッビングプラグ:FKM		 DQPUR202BUT202
・販売ロット数はお問い合わせ下さい。
③ティップチュープ(HDPE製)
長さmm(in) 対象容器 型式
DrumQuikPRO用 DrumQuikPUR用
330(13.0) 5ガロン/25L ジェリ缶 DQPRODT0410 DQPURDT0410
902(35.5) 55ガロン/200L ドラム缶 DQPRODT0985 DQPURDT0985
991(39.0) 275ガロン/1040L IBC容器 DQPRODT1070 DQPURDT1070
1194(47.0) 330ガロン/1250L IBC容器 DQPRODT1274 DQPURDT1274
・販売ロット数はお問い合わせ下さい。
オプション・工具
④アジア用ドラムアダブター
仕様等 型式
3/4インチNPTめすネジ内部ポートx
ドラムプラグ取付用3/4インチNPSおすネジ
(タイプA)		 DQADAPP0212
3/4インチNPTめすネジ内部ポートx
ドラムプラグ取付用1-3/8インチタイプBおす鋸歯ネジ
(タイプB)		 DQADAPP0622

※アジア用ドラムアダブターを使用すると、ChemQuikシリースやHFCシリーズ、NSHシリーズのカップリングを、アジアで流通が多いタイプのドラム缶に接続することができます。3/4インチNPTおすネジには、3/4インチNPTめすネジのカップリングやフィッティングを接続することができます。
・販売ロット数はお問い合わせ下さい。
シッビングプラグ
仕様等 型式
シッビングプラグ用EPDM製Oリング 2290100
シッピングプラグ用FKM製Oリング 2307200
セーフテイプラグ(EPDM製Oリング付)
(夏場等の高温環境下における開栓時において、薬液が噴き出すのを低減します。)		 DQPROSHPLUGEX
 セーフテイプラグ(FKM製Oリング付)
(夏場等の高温環境下における開栓時において、薬液が噴き出すのを低減します。)		 DQPROSHPLUGEX202
・販売ロット数はお問い合わせ下さい。
工具
仕様等 型式
⑤ドラムインサートねじ込み用トルクツール
(青色、ガラス繊維入ナイロン製)		 2408900
⑥ロ栓レンチ 2479100
⑦3/4インチチューブ用フレアー加工ツール DQPURFT12
⑧キーリング取付ツール 2375600

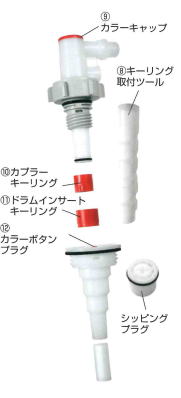

⑨+⑩
カプラー用カラー・キャップとカプラー・キーリングのセット
(ポリエチレン製)
色 型式
DrumQuikPRO用 DrumQuikPUR用
グレー DQPROKEYCPGRY00  -
赤 DQPROKEYCPRED01 DQPURKEYCPRED01
黄 DQPROKEYCPYEL02 DQPURKEYCPYEL02
緑 DQPROKEYCPGRN03 DQPURKEYCPGRN03
茶 DQPROKEYCPBRN04 DQPURKEYCPBRN04
青 DQPROKEYCPBLU05 DQPURKEYCPBLU05
黒 DQPROKEYCPBLK99 DQPURKEYCPBLK99
各色1個ずつのセット DQPROKEYCPCOMBO  -
※キ-リングは誤接続防止のためのオプションで、カプラーキーリングとドラムインサートキーリングが同色でなければ接続できない仕組みになっています。キ-リングをお求めの際は同色のものをお選び下さい。
・販売ロット数はお問い合わせ下さい。
⑪+⑫
ドラムインサート・キーリングとカラー・ボタンプラクのセット
(ポリエチレン製)
色 型式
DrumOuik PRO用 DrumQuik PUR用
赤 DQPROKEYDIRED01 DQPURKEYDIRED01
黄 DQPROKEYDIYEL02 DQPURKEYDlYEL02
緑 DQPROKEYDlGRN03 DQPURKEYDlGRN03
茶 DQPROKEYDIBRN04 DQPURKEYDIBRN04
青 DQPROKEYDIBLU05 DQPURKEYDlBLU05
黒 DQPROKEYDlBLK99 DQPURKEYDIBLK99
各色1個すつのセッ ト DQPROKEYDICOMBO -
※キーリングは誤接続防止のためのオプションで、カプラーキ-リングとドラムインサートキーリングが同色でなけれは接続できない仕組みになっています。キーリングをお求めの際は同色のものをお選び下さい。
・販売ロット数はお問い合わせ下さい。
カラーキャップ、カラーボタンプラグ各種単品
(ポリエチレン製)
色 型式
カラーキャップ カラーボタンプラグ
グレー DQPROCAPGRY00 DQPROPLUGGRY00
赤 DQPROCAPRED01 DQPROPLUGRED01
黄 DQPROCAPYEL02 DQPROPLUGYEL02
緑 DQPROCAPGRN03 DQPROPLUGGRN03
茶 - DQPROPLUGBRN04
青 DQPROCAPBLU05 DQPROPLUGBLU05
黒 DQPROCAPBLK99 DQPROPLUGBLK99
各色1個ずつのセット DQPROCAPCOMBO DQPROPLUGCOMBO

※DrumQuikPRO、DrumQuikPURのいずれでもご利用いただけます。
・販売ロット数はお問い合わせ下さい。
アクセサリー

カプラー部べントボート用オプション※1 型式
⑬通気用逆止弁内径1/2"x1/4"NPTおすネジ(SUS316/サントプレ-ン製) 2879800
通気用逆止弁内径1/2"x1/4"NPTおすネジ(ハステロイC/FKM製) 2879801
⑭エアフィルター1/4"インチNPTおすネジ(ポリプロピレン製、70μm) DQPROFIL01
通気力ップリングインサート1/4"NPTおすネジ(アセタール/SUS316/NBR製) APCD24004
通気用カップリングボディ(シュラウド付)1/4"・タケノコ(アセタール/SUS316/NBR製) APCD17004SH
通気用カップリングボディ(シュラウド付)3/8"・タケノコ(アセタール/SUS316/NBR製) APCD17006SH
通気用カップリングインサート1/4"NPTおすネジ(ポリプロビレン/SUS316/EPDM製) EFCD24412
通気用カップリンクポティ1/4"タケノコ(ポリプロビレン/SUS316/EPDM製) EFCD17412
通気用カップリングボティ3/8"タケノコ(ポリプロピレン/SUS316/EPDM製) EFCD17612
逆流防止オプション※2（本体材質:ポリプロビレン) 型式
カプラー用逆止弁1/2"NPTめすネジｘ1/2"NPTおすネジ(PP/EPDM/SUS302製) 2478900
カプラー用逆止弁1/2"NPTめすネジX1/2"NPTおすネジ(PP/FKM/SUS302製) 2478901
カプラー用逆止弁1/2"NPTめすネジX1/2”NPTおすネジ(PP/EPDM/ハステロイC製) 2478902
カプラー用逆止弁1/2"NPTめすネジX1/2"NPTおすネジ(PP/FKM/ハステロイC製) 2478903
⑮ディップチューブ用フート弁1/2"タケノコ(PP/EPDM/SUS316製) 2479000
ディップチューブ用フート弁1/2”タケノコ(PP/FKM/SUS316製) 2479001
ディップチューブ用フート弁1/2"タケノコ(PP/EPDM/ハステロイC製) 2479002
ディップチューブ用フート弁1/2"タケノコ(PP/FKM/ハステロイC製) 2479003
カプラー部液体ポート用接続オプション
（本体材質：ポリプロビレン)		 型式
⑯1/2"NPTめすネジx外径3/8"コンプレッション(PP製) 2402600
1/2"NPTめすネジx外径1/2"コンプレッション(PP製) 2402700
1/2"NPTめすネジx外径5/8"コンプレッション(PP製) 2402800
⑰1/2"NPTめすネジx内径3/8"タケノコ(PP製) 2402900
1/2"NPTめすネジx内径1/2"タケノコ(PP製) 2403000
1/2”NPTめすネジx内径3/4"タケノコ(PP製) 2403100
DrumQuikPUR用アクセサリー 型式
おすコネクター1/4"FlareX1/4"NPT(PVDF製) DQPURMC0404
おすコネクター3/8"FIareX1/4"NPT(PVDF製) DQPURMC0604
おすコネクター1/2"FlareX1/4"NPT(PVDF製) DQPURMC0804
⑱フレアー減衰器3/4"めすFlarex1/2"おすFlare(PFA製) DQPURFR1208
フレアー増幅器3/4"めすFlarex1"おすFlare(PFA製) DQPURFI1216
コネクター3/4"めすFlarex1/2"NPTおすネジ(PFA製) DQPURTFMC1208
スイープエルポ1/2"めすFlarex1/2"おすFlare(PFA製) DQPURSE0808
スイープエルポ3/4"めすFlarex3/4"おすFlare(PFA製) DQPURSE1212
⑲ニ重管用パネルマウント継手1/2"プロセスラインX3/4“セカンダリー保護ライン(PFA製) DQPURDCPM0812
ニ重管用パネルマウント継手3/4"プロセスラインX1"セカンダリー保護ライン(PFA製) DQPURDCPM1216
⑳ニ重管用アダブター1/2"プロセスラインx3/4”セカンダリー保護ライン(PFA製) DQPURDCN0812
ニ重管用アダブター3/4プロセスラインx1"セカンダリー保護ライン(PFA製) DQPURDCN1216






*1)カプラー部べントボート用オプションは、べントボートに接続してご使用下さい。
   1/4NPTネジ仕様の製品についてはブランケットガスに対しても利用することができます。
*2)逆流防止オプションはCPC社製の製品ではありません。ご使用環境との適合性等については、
   事前に責社にて確認し、安全性等が適合するかこ確認いただいた上でご使用下さい。
・販売ロット数はお問い合わせ下さい。
