BQ45GLシリーズ
ボトルキャップ

244

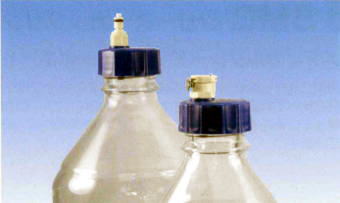

BQ45GLシリーズボトルキャップは,GL-45ネジ規格を有するボトル用に設計されたキャップです。ボトルキャップにはカップリングまたはFitQuik®コネクタ(フィッティング)が予め搭載されています。BQ45GLシリーズは、液体や菌を通さず空気だけを通す疎水性フィルターを使用したべントを設け、シール材にはポリエチレン製のガスケットを使用しています。また、ディップチューブを取り付けることができるタケノコ状の突起を設けています。ボトルの交換作業においてキャップを外すことなく、カップリングの脱着のみで簡単に取り外しができますので、取り換えか簡単、そして安全に行うことができます。

特長
・カップリングやフィッティングを予め取り付け
・キャップへの取り付け作業の手間を軽減します
・適切なタイミングで接続を簡単に切り離し、ボトルの交換や補充が
できるようにします
・疎水性フィルターを使用したべント
・低密度ポリエチレン製ガスケット
・容器からの漏れを防ぎます
・一体成型によるディップチューブ用タケノコ
・内径1/4インチサイズのディップチューブの取り付けが可能

仕様

材質
キャップ本体：高密度ポリエチレン
ガスケット：低密度ポリエチレン
ベント：疎水性PTFEメンブレンフィルター (0.2μｍ )
カップリング：ポリプロピレン、SUS316、EPDM等
(PMC12シリーズ準拠)
フィッティング：ポリプロピレン
使用温度範囲：0℃～49℃
適合ネジ規格：GL-45
適台ディップチューブ：内径6.4mm
色：青

注意:本カタログに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必す事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

カップリングボディ

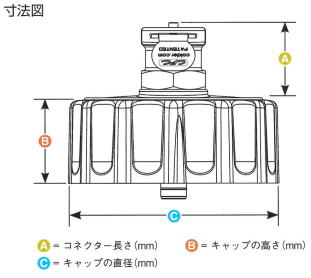

型式	仕様	A	B	C
BQ45GL1001	ボトルキャップ+ PMC12シリーズのボディ(弁付き)	17.3	21.1	51.9

※PMC12のインサートと併せてご利用下さい。
・ 5個単位の販売です。

カップリングインサート

型式	仕様	A	B	C
BQ45GL2001	ボトルキャップ+ PMC12シリーズのインサート(弁付き)	27.5	21.1	51.9

※PMC12のボディと併せてご利用下さい。
・ 5個単位の販売です。

フィッテイング

型式	仕様	A	B	C
BQ45GL5001	ボトルキャップ + PP 製工ルボ型フィッティング (内径1/4インチの軟質チューブ用タケノコ接続、弁無し)	16.1	21.1	51.9

・ 5個単位の販売です。
