ダブルライナーチューブ

30

【特長】
ステンレスのテープ材をスプリング状に巻き、噛み合わせがなく、柔軟性に優れ、トルク伝達補助機能も期待できます。
内径を大きく、外径を小さく抑える事が可能です。ライナーチューブに比べ保護強度に優れ、曲げ癖もつきにくい仕様です。
1本長の最長は約3Mです。（ご希望がある場合は別途ご相談ください。）通常、伸び防止用にｽﾃﾝﾚｽ編組や樹脂被覆をして使用します。
また、肉厚の材料を使用してダブルライナーチューブを製作しますと、下記の特注例の写真の様な仕上がりで、高トルクを伝達する「かなり硬め」の、フレキシブルシャフトとして使用できます。
お問い合わせください。

【用途】
医療用内視鏡
工業用内視鏡
光ファイバー、ケーブルの保護

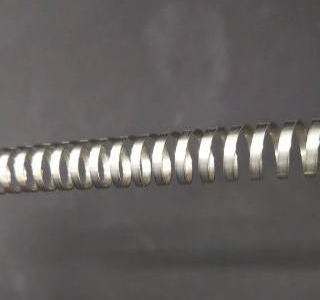

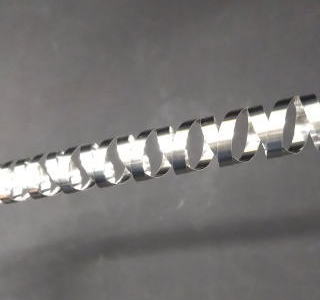

▼ダブルライナー		▼一般的なタイプ

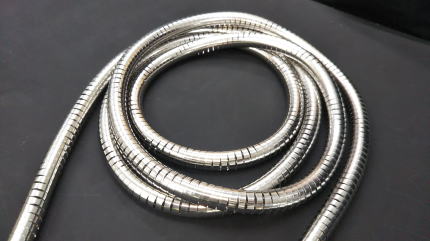

※特注例

（肉厚ダブルライナーチューブ肉厚0.5～1.2mm ／高トルク伝達用＋フレキシブル性）

型式	内径	1層目外径	2層目外径
WLB-2.1-2.5-2.9	2.1	2.5	2.9
WLB-3.2-3.6-4	3.2	3.6	4.0
WLB-4-4.6-4.9	4.0	4.6	4.9
WLB-4.5-5.1-5.7	4.5	5.1	5.7
WLB-5-5.6-6.2	5.0	5.6	6.2
WLB-6-6.6-7.2	6.0	6.6	7.2
WLB-7-7.6-8.2	7.0	7.6	8.2
WLB-8.5-9.1-9.7	8.5	9.1	9.7
WLB-10.5-11.1-11.7	10.5	11.1	11.7

単位：mm

※上記以外のサイズはお問い合わせください。

*** ご注文の際は型式と長さをご指定ください。
【例】
（型式）WLB-2.1-2.5-2.9　×（長さ）2M
