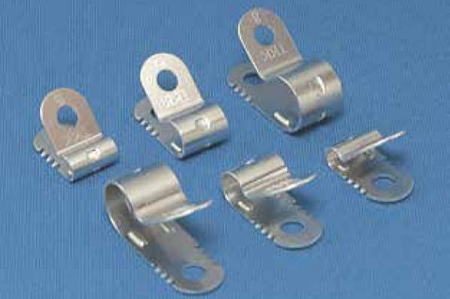

アルミクランプ
13
特長
● 底部のスパイク構造が相手板金へスパイクし、不意にケーブルが引っ張られてもネジ固定にゆるみ防止と確実なグラウンディング効果を保ちます。
● ケーブル挟み込み保持構造を設けてありますので、ケーブルのズレに強く確実なグラウンディングが可能です。

用途
● 各種ケーブルの筐体等への固定。
● 各種ケーブルの伝導ノイズのグラウンディング。

■取付ネジ/推奨締付トルク：Ｍ4/1.48Ｎ・m

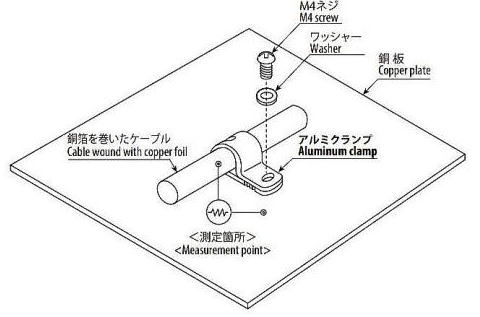

■接触抵抗値：0.01Ω以下 ＜下図測定箇所＞

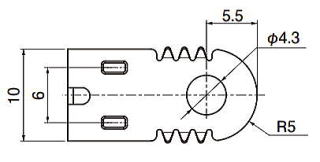

ネジ孔楕円形状
型式表
型式 結線径（mm） Ａ Ｂ ネジ孔楕円形状 製品板厚 包装単位（個）
Ｃ Ｄ
ALC-3 φ2.5〜3.5 16.8 5.15 − − 0.6 750
ALC-4 φ3.5〜4.5 19.2 6.4 − − 0.6 600
ALC-5 φ4.5〜5.5 20.55 7.7 − − 0.6 500
ALC-6 φ5.5〜6.5 23.4 9 − − 0.6 400
ALC-7 φ6.5〜7.5 24.8 10.3 − − 0.6 250
ALC-8 φ8.0〜9.0 26.3 11.6 5.5 6.3 0.6 250
ALC-9 　φ9.5〜11.0 29.95 14.65 5.5 6.3 0.8 200
ALC-11 　φ10.3〜11.5 32.45 15.9 5.5 6.3 0.8 150
ALC-13 　φ12.0〜14.0 34.6 18.55 5.55 6.3 0.8 500
ALC-15 　φ14.5〜16.5 38.4 21.35 5.55 6.3 0.8 400
ALC-17 　φ16.5〜18.5 49.2 21.15 8 8 1.0 350
ALC-20 　φ19.0〜20.5 46.2 27.5 8 8 1.0 250
単位：mm
