P.2553
カテゴリ-21目次に戻る ブッシング類&配管ソケット HOMEへ
六角プラグ
431
不要な配管部分(内ネジ)のブラインドに使います。
六角があることで、スパナ掛けも容易に作業が出来ます。
■ 仕様
使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 標準黄銅材:C3604
RoHS対応型式:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

※ステンレス製はこちら ↓↓
ステンレス製プラグ(SUS316)
非RoHS型式  RoHS対応型式 取付ネジ(外) 六角対辺(mm) 全長(mm)
HP-1001 HP-1001R PT1/8 12 14
HP-1002 HP-1002R PT1/4 16 18
HP-1003 HP-1003R PT3/8 19 21
HP-1004 HP-1004R PT1/2 21 25

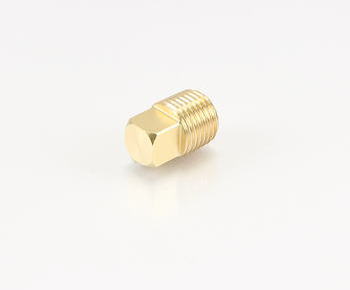

四角プラグ
431
不要な配管部分(内ネジ)のブラインドに使います。
四角頭になっているため、栓をした後に四角部を切断して表面に出っ張りをなくすことも容易で、補修や間違って開けた穴の修正などにも使われます。
■ 仕様
使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 標準黄銅材:C3604
RoHS対応型式:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

※ステンレス製はこちら ↓↓
ステンレス製プラグ(SUS316)
非RoHS型式  RoHS対応型式 取付ネジ(外) 四角対辺(mm) 全長(mm)
NP-1001 NP-1001R PT1/8 7 15
NP-1002 NP-1002R PT1/4 9 19
NP-1003 NP-1003R PT3/8 12 21
NP-1004 NP-1004R PT1/2 14 23
NP-1006 NP-1006R PT3/4 17 29
沈みプラグ
431
沈みプラグ ■ 仕様
使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 標準黄銅材:C3604
流 体 上記材質に悪影響が無い流体

※ステンレス製はこちら ↓↓
ステンレス製プラグ(SUS316)
RoHS対応型式 取付ネジ(内)
NX-1001 R1/8
NX-1002 R1/4
NX-1003 R3/8
NX-1004 R1/2

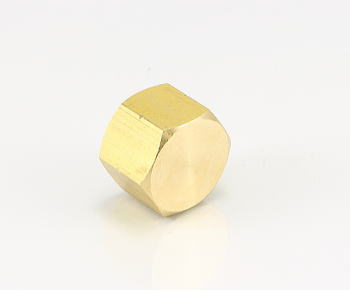

六角キャップ
431
不要な配管部分(外ネジ)のブラインドに使います。
六角があることでスパナ掛けも容易に作業が出来ます。
■ 仕様
使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 標準黄銅材:C3604
RoHS対応型式:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体
非RoHS型式 RoHS対応型式 取付ネジ(内) 六角対辺(mm) 全長(mm)
NC-1001 NC-1001R PT1/8 12 9
NC-1002 NC-1002R PT1/4 16 11
NC-1003 NC-1003R PT3/8 19 14
NC-1004 NC-1004R PT1/2 24 15
NC-1006 NC-1006R PT3/4 30 18
