真鍮ニップル（丸ニップル・六角ニップル・異径六角ニップル）|株式会社ハギテック

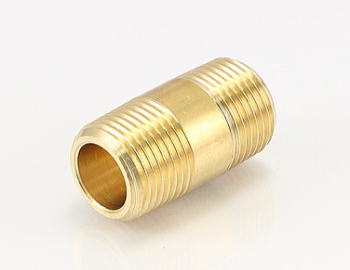

丸ニップル

431

中心に凹凸のないニップルです。
内ネジと内ネジの配管の接続に使用します。

■ 仕様

非RoHS型式	RoHS対応型式	取付ネジ (外)	取付ネジ (外)	内径 (mm)	外径 (mm)	全長 (mm)
NI-1011	NI-1011R	PT1/8	PT1/8	6	10	22
NI-1022	NI-1022R	PT1/4	PT1/4	9	14	27
NI-1033	NI-1033R	PT3/8	PT3/8	11	17	31
NI-1044	NI-1044R	PT1/2	PT1/2	13	21	34
NI-1066	NI-1066R	PT3/4	PT3/4	18	27	40
NI-1088	NI-1088R	PT 1	PT 1	24	34	44

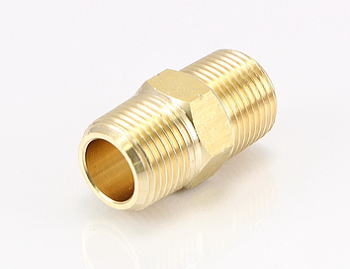

六角ニップル

431

ネジを締めやすく加工されたニップルです。
内ネジと内ネジの配管の接続に使用します。
六角がついているためスパナ掛けも容易で、しっかりと配管することが出来ます。

■ 仕様

非RoHS型式	RoHS対応型式	取付ネジ (外)	取付ネジ (外)	内径 (mm)	六角対辺 (mm)	全長 (mm)
NT-1011	NT-1011R	PT1/8	PT1/8	5	12	22
NT-1022	NT-1022R	PT1/4	PT1/4	8	14	28
NT-1033	NT-1033R	PT3/8	PT3/8	11	17	33
NT-1044	NT-1044R	PT1/2	PT1/2	13	22	38
NT-1066	NT-1066R	PT3/4	PT3/4	18	27	46
NT-1088	NT-1088R	PT 1	PT 1	24	35	53

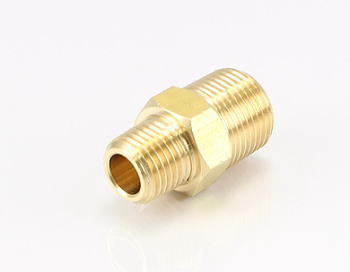

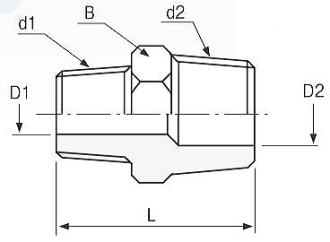

異径六角ニップル

431

サイズ違いの六角ニップルです。
内ネジと内ネジのサイズが異なる配管の接続に使用します。
六角がついているためスパナ掛けも容易で、しっかりと配管することが出来ます。
２段違いのサイズまで対応可能です。

■ 仕様
