PT/PF変換ソケット
431
PTネジからPFネジへの変換、またはPFネジからPTネジへの変換用ソケットです。

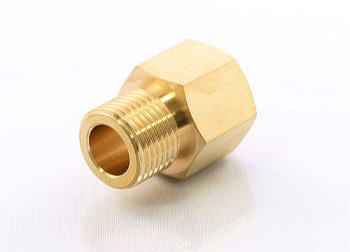

真 鍮 製
 ■ 仕様
使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 C3604BD
流 体 上記材質に悪影響が無い流体

型式 L D B（HEX） ｄ1(オス) ｄ2(メス)
NF-4011R 23 5 14 PT 1/8 PF 1/8
NF-4022R 28 8 17 PT1/4 PF1/4
NF-4033R 30 11 21 PT3/8 PF3/8
NF-4044R 38 13 26 PT1/2 PF1/2
NF-4066R 40 18 32 PT 3/4 PF 3/4
NF-4088R 48 24 40 PT 1 PF 1
NF-4111R 23  5 14 PF 1/8 PT 1/8
NF-4122R 28 7 17 PF1/4 PT1/4
NF-4133R 30 10.5 21 PF3/8 PT3/8
NF-4144R 38 13 26 PF1/2 PT1/2
NF-4166R 40 18 32 PF 3/4 PT 3/4
NF-4188R 48 24 40 PF 1 PT 1
単位：mm

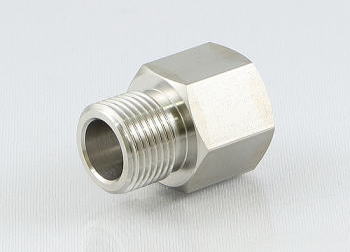

ステンレス製
 ■ 仕様
使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 SUS304
流 体 上記材質に悪影響が無い流体

型式 d1(外) d2(内) φD B L
NF-8711 PT 1/8 PF 1/8 6 14 23
NF-8722 PT 1/4 PF 1/4 8 17 28
NF-8733 PT 3/8 PF 3/8 11 21 30
NF-8744 PT 1/2 PF 1/2 13 26 38
NF-8766 PT 3/4 PF 3/4 18 32 42
NF-8788 PT 1 PF 1 24 41 50
NF-8811 PF 1/8 PT 1/8 6 14 23
NF-8822 PF 1/4 PT 1/4 8 17 28
NF-8833 PF 3/8 PT 3/8 11 21 30
NF-8844 PF 1/2 PT 1/2 13 26 38
NF-8866 PF 3/4 PT 3/4 18 32 42
NF-8888 PF 1 PT 1 24 41 52
単位：mm
