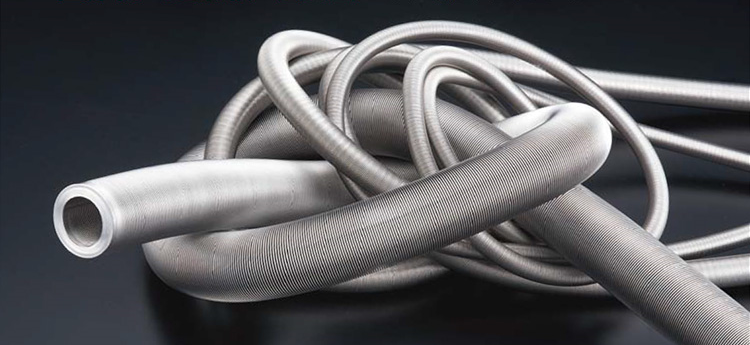

ワームフリーフレックス
198
超柔軟・長寿命のフレキシブルチューブ

特徴
・ 従来品と全く異なる発想から生まれた成形フレキ
・ ゴムホースのようなしなやかさ
・ ブレード装着により抜群の耐圧性
・ 圧力損失が極めて小さい
・ 優れた耐久性
・ 振動試験で最大93倍、曲げ試験で最大28倍を実現（当社比）

■標準仕様
フレキシブルチューブ材質： SUS316L
ブレード材質： SUS304
丸線ブレード： 8Aから製作可能


●寸法表
型式 呼称径 内径
（mm）		 肉厚
（mm）		 ピッチ
（mm）		 外径（mm） 最小曲げ半径
（mm）		 最高使用圧力
（MPa）
A B 裸 1重ブレード 固定曲げ 繰返し曲げ 裸 1重ブレード
Worm Free Flex-3A 3 1/8 3.2 0.10 0.5 5.1 - 10 55 真空〜1.5 -
Worm Free Flex-5A 5 - 4.2 0.15 0.6 7.8 - 25 60 真空〜0.7 -
Worm Free Flex-8A 8 1/4 4.8 0.15 0.6 9.0 10.5 30 60 真空〜0.5 16
Worm Free Flex-10A 10 3/8 9.4 0.15 0.6 14.0 15.5 45 65 真空〜0.3 11
Worm Free Flex-15A 15 1/2 11.5 0.15 0.7 16.5 18 45 70 真空〜0.2 10
Worm Free Flex-20A 20 3/4 20.7 0.20 1.0 30.5 32 50 85 真空〜大気圧 3.5
Worm Free Flex-25A 25 1 25.5 0.20 1.2 37.0 38.5 70 95 真空〜大気圧 2.0
Worm Free Flex-32A 32  1-1/4 32.5 0.20 1.4 45.2 47.0 80 115 真空〜大気圧 2.0
Worm Free Flex-40A 40 1-1/2 40 0.26 1.6 55.0 57.0 100 140 真空〜大気圧 1.8
Worm Free Flex-50A 50 2 49 0.26 1.8 65.5 67.5 120 170 真空〜大気圧 1.8
 （大阪ラセン管工業株式会社製）
● お問い合わせ方法

チューブ型式とブレードの有無、両端継手タイプ、ご希望のサイズ、１本長、本数等をお知らせください。

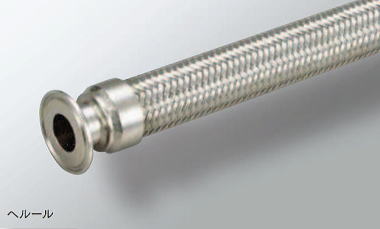

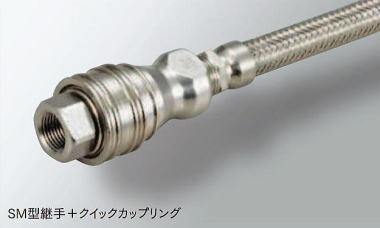

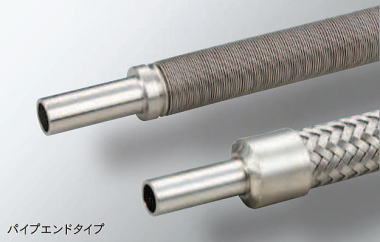

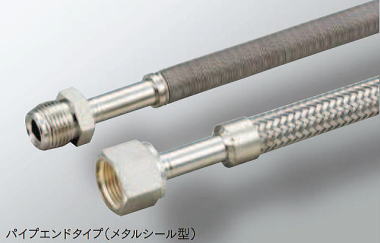

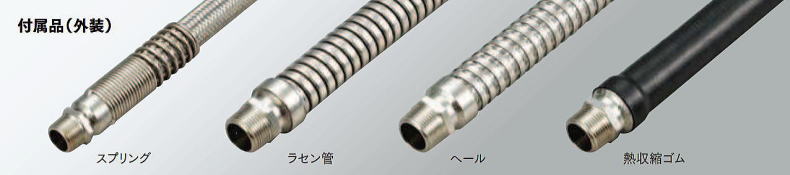

■　継手オプション品

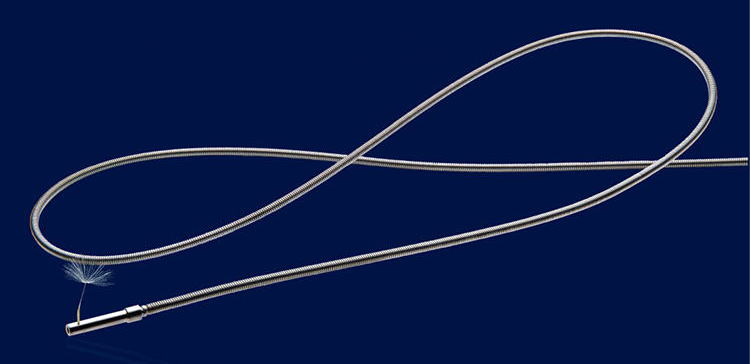

マイクロミニフレックス
198
世界最小径！    内径φ1.6
■標準仕様

材質：  チューブ SUS316L
  パイプエンド SUS316L
使用圧力： 下表参照
許容リーク量： 1.33×10-10 Pa・ｍ3/sec 以下

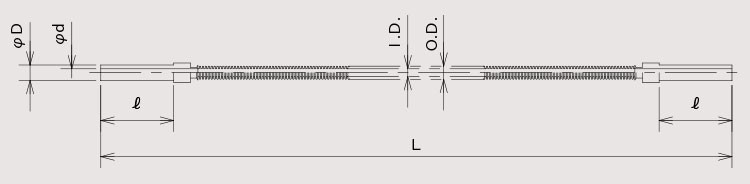

呼称径（A） 継手規格 型 式 I.D. O.D. D ｄ I L 使用圧力
（Mpa）		 最小曲げ半径（mm）
固定曲げ くり返し曲げ
1.6 1/8 ORV-1.6PS-cm 1.6 2.7 3.18 1.6 15 100〜2000 Vacuum〜3.0 6 45
 （大阪ラセン管工業株式会社製）


● お問い合わせ方法

型式の長さをｃｍでご指定ください。
本数をお知らせください。

例 ： ORV-1.6PS-20　3本

*** パイプエンド以外の形状の継手製作可能です ***
