クローズアッププラグ
774

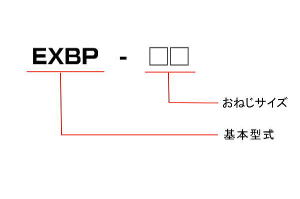

ＥＸＢＰ-□□型
IECEｘ
防爆構造の記号： ExdⅡC　Gb/ExeⅡC　Gb/ExｔｂⅢC　Db（M,NPTねじ）
ExdⅡC　Gb/ExｔｂⅢC　Db（M,NPT,Gねじ）
認証番号： IECEｘ　CQM　16.0020X
GB
防爆構造の記号： ExdⅡC　Gb/ExeⅡC　Gb/ExｔD　A21　IP66（M,NPTねじ）
ExdⅡC　Gb/ExｔD　A21　IP66（M,NPT,Gねじ）
認証番号： GYJ16.1093X


　
■標準仕様

主材質 黄銅（銅・ステンレスも可）
表面処理 電気亜鉛メッキ

＊ナイロンワッシャー付き (NPTネジは除く)
*お知らせ*　　GB規格Gネジの受注は2020年6月末日までとなります。
 ↓
PDF
 単位（mm）
型式 N/おねじ S L C B 重量(Kg)
EXBP-M16 M16×1.5 15 20 30 26 0.04
EXBP-16 G 1/2 19 24 30 26 0.05
EXBP-1/2 1/2NPT
EXBP-M20 M20×1.5 15 20
EXBP-22 G 3/4 19 24 37 32 0.07
EXBP-3/4 3/4NPT
EXBP-M25 M25×1.5 15 20
EXBP-28 G 1 24 29 44 38 0.11
EXBP-1 1NPT
EXBP-M32 M32×1.5 15 20
EXBP-36 G 1-1/4 24 31 53 46 0.20
EXBP-1 1/4 1-1/4NPT
EXBP-M40 M40×1.5 15 22
EXBP-42 G 1-1/2 24 31 63 54 0.26
EXBP-1 1/2 1-1/2NPT
EXBP-M50 M50×1.5 15 22
EXBP-54 G 2 24 31 78 67 0.37
EXBP-2 2NPT
EXBP-M63 M63×1.5 15 22
EXBP-70 G 2-1/2 24 31 95 82 059
EXBP-2 1/2 2-1/2NPT
EXBP-M75 M75×1.5 15 22
EXBP-82 G 3 24 31 115 99 0.90
EXBP-3 3NPT
EXBP-M85 M85×1.5 15 22
