食品用ホース

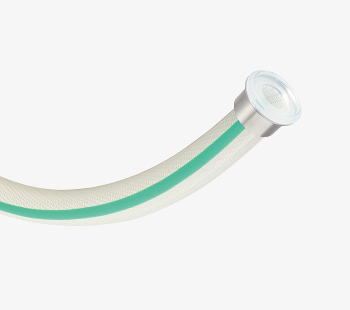

トヨシリコーンフェルールホース
106/93
食品・飲料・薬品等の機器及び設備配管継手
（トヨシリコーンホース専用）


トヨシリコーンフェルールホースはホースメーカーで設計し、加工する商品です。
（継手カバー：SUS304）

ホースと継手の間でできる段差をゼロにし、液だまりがゼロのホースと継手の一体成型品です。
液だまりがゼロなので異物混入もなく、分解洗浄も不要、流体漏れやホース抜けなどのトラブルもなく、安全性と生産性向上のお役に立つホース継手セット品です。

食品衛生法、FDA適合品で安心してお使いいただけます。
特長：
 ■ コンタミ防止
  ニップルレスなので液だまりがゼロ。
  コンタミ防止でき衛生的。
 ■ 漏れ・抜け防止
  継手の一体成形品なのでホース抜け・流体漏れを防止。
 ■ 変質防止
  ニップルレスなのホース内面で金属との接触がなく
  流体の変質を防止。
 ■ 洗浄時間短縮
  分解洗浄不要で洗浄時間を短縮。
 ■ ウィキング防止
  ホース端面の補強糸からの流体の浸透がなく衛生的。
型番：
  NLF

流体：
  空気 水（工業用水） 薬品 油 飲料・飲用水 食品

主材質：
  シリコーンゴム


素材詳細：
  継手：シリコーンゴム
  継手カバー：SUS304

機能：
  漏れ抜け防止液だまり防止

法適合：
  RoHS2（改正RoHS）適合

100℃を超える高温水や70℃以上の動・植物油には絶対に使用しないでください。スチーム洗浄する場合は、
   飽和水蒸気圧力0.2MPa(130℃)以下で短時間で、行ってください。またシリコーンゴムは、ガス浸透性が高い
   性質を持っています。気体を使用される場合は、ご注意ください。
   選定前に必ず下記の注意事項をご確認ください。
  ●トヨシリコーンフェルールホース　取り扱い注意事項
 継手規格表

継手種類 継手品番  対応ホース 規格 寸法（mm）
トヨシリコーンフェルール A B C H
ホース（継手一体成形品）
継手規格表・図面・フェルール継手一体成形品		 内径Φ 品番
  NLF-19 19 TSI-19 1S 50.5 43.5 22.8 32
NLF-25 25  TSI-25 1S 50.5 43.5 25.4 27

◎ご注文の際は、設置される箇所の継手種類、ホース組み込み長さをご指定ください。

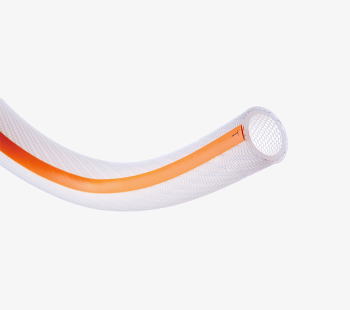

トヨシリコーンサーモホース　(耐熱・温水用)
106/93
トヨシリコーンサーモホースはシリコーンゴム製の耐熱圧送用耐圧ホースです。
120℃までの高温流体、100℃以下の温水に使用可能な耐熱性で温水温調機の配管をはじめ各種耐熱用途に使用されています。

トヨシリコーンサーモホースは特殊構造で高温流体使用時のホース破裂や、ホース抜けなどを防止し、塩ビホースやゴムホースに比べ硬化しにくく長寿命なので安全性、生産性向上に役立ちます。※食品用ではありません。

より高い安全性と生産性向上のためにホースだけでなく各種専用継手を品揃えしています。
特長：
 ■ 温調機などの配管に最適
  120℃までの高温流体、100℃以下の高温水に使用可能。
  温調機などの配管に適しています。
 ■ 柔軟性に優れる
  マイナス30℃でも柔軟で搬送用ホースとして使用可能。
 ■ ホース硬化、劣化が少ない
  熱によるホース硬化、劣化が少なく長寿命で生産トラブルを  低減できます。
 ■ 流体の確認
  透明で流体の確認ができ安心。
 ■ 耐圧性
  特殊な糸抜け防止構造で耐圧性能が良く、継手付近での
  トラブル防止ができ安全・安心。
用途
： 温調機・各種耐熱配管用ホース

流体
： 水（工業用水）薬品動植物油粉体空気

機能
： 圧送◎ 耐熱◎ 耐寒◎ 薬品○ 耐油動植物油○
   低溶出○ 低臭○ 柔軟性◎ 分別廃棄不要◎

法規制
： RoHS2（改正RoHS）適合


仕様
： 主材質: シリコーンゴム
   補強材: ポリエステル糸
   内径: 6.3mm〜25.4mm
   使用温度範囲: -30℃ 〜120℃
   スチーム（短時間120℃以下）
   動植物油（70℃以下）
100℃を超える高温水や70℃以上の動・植物油には絶対に使用しないでください。スチーム洗浄する場合は、
   飽和水蒸気圧力0.2MPa(130℃)以下で短時間で、行ってください。またシリコーンゴムは、ガス浸透性が高い
   性質を持っています。気体を使用される場合は、ご注意ください。
   選定前に必ず下記の注意事項をご確認ください。
 サイズ別規格表: 使用温度範囲 -30℃ 〜 120℃

品番 内径×外径
（mm）		 使用圧力
（MPa）		 定尺重量
（kg/巻）		 定尺
（m）		 最小曲げ
半径（mm）
TSITH-6 6.3×12.3 0〜1.0 4.6 40 80
TSITH-9 9.5×16 0〜1.0 6.4 40 100
TSITH-12 12.7×19.5 0〜0.5 4.1 20 130
TSITH-15 15.9×24 0〜0.5 6.2 20 150
TSITH-19 19×28 0〜0.5 8.2 20 180
TSITH-25 25.4×35.5 0〜0.5 11.8 20 220
梱包：箱入り
着色：乳白/オレンジライン入り
 トヨシリコーンサーモホースの継手はこちら　継手
  ●トヨシリコーンサーモホース・トヨシリコーンサーモ140ホース
   取り扱い注意事項

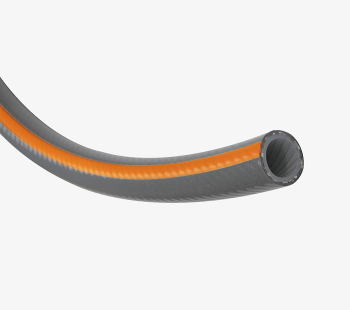

トヨシリコーンサーモ140ホース　(耐熱・高温水用)
106/93
トヨシリコーンサーモ140ホースはシリコーンゴム製の耐熱圧送用耐圧ホースです。
140℃の耐熱性を有し、100℃以上の高温水に使用できる耐熱ホースです。温水温調機の配管をはじめ各種耐熱用途に使用されています。

トヨシリコーンサーモ140ホースは特殊構造で高温流体使用時のホース破裂や、ホース抜けなどを防止し、塩ビホースやゴムホースに比べ硬化しにくく長寿命なので安全性、生産性向上に役立ちます。※食品用ではありません。

より高い安全性と生産性向上のためにホースだけでなく各種専用継手を品揃えしています。
特長：
 ■ 温調機などの配管に最適
  140℃までの高温水に使用可能。
   温調機などの配管に適しています。
 ■ 柔軟性に優れる
  マイナス30℃でも柔軟で搬送用ホースとして使用可能
 ■ ホース硬化、劣化が少ない
  熱によるホース硬化、劣化が少なく長寿命で生産トラブルを
  低減できます。
 ■ 耐圧性
  特殊な糸抜け防止構造で耐圧性能が良く、継手付近での
  トラブル防止ができ安全・安心。
用途
： 温調機・各種耐熱配管用ホース

流体
： 水（工業用水）薬品動植物油粉体空気

機能
： 圧送◎ 耐熱◎ 耐寒◎ 薬品○ 耐油動植物油○
   低溶出○ 低臭○ 柔軟性◎ 分別廃棄不要◎

法規制
： RoHS2（改正RoHS）適合


仕様
： 主材質: シリコーンゴム
   補強材: ポリエステル糸
   内径: 9.5mm〜25.4mm
   使用温度範囲: -30℃ 〜140℃
   スチーム（短時間130℃以下）
   動植物油（70℃以下）
100℃を超える高温水や70℃以上の動・植物油には絶対に使用しないでください。スチーム洗浄する場合は、
   飽和水蒸気圧力0.2MPa(130℃)以下で短時間で、行ってください。またシリコーンゴムは、ガス浸透性が高い
   性質を持っています。気体を使用される場合は、ご注意ください。
   選定前に必ず下記の注意事項をご確認ください。
 サイズ別規格表: 使用温度範囲 -30℃ 〜 140℃

品番 内径×外径
（mm）		 使用圧力
（MPa）		 定尺重量
（kg/巻）		 定尺
（m）		 最小曲げ
半径（mm）
TSITH140-9 9.5×16 0〜1.0 3.2 20 100
TSITH140-12 12.7×19.5 0〜0.5 2.1 10 130
TSITH140-15 15.9×24 0〜0.5 3.1 10 150
TSITH140-19 19×28 0〜0.5 4.1 10 180
TSITH140-25 25.4×35.5 0〜0.5 5.9 10 220

梱包：箱入り
着色：グレー/オレンジライン入り

 トヨシリコーンサーモ140ホースの継手はこちら　継手
  ●トヨシリコーンサーモホース・トヨシリコーンサーモ140ホース
   取り扱い注意事項
