ステンレス製配管継手

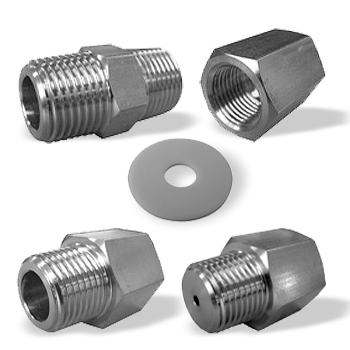

半導体配管用ねじ込み管継手(RH)
374
 特長
● 本製品は半導体向けの水用、ガス用の装置組立に使用する目的で作られています。
● 継手内面は切削仕上げしています。
● 使用材質はステンレスなので耐食性に優れています。
● ＮＰＴ仕様のネジを取り揃えています。
 仕様
標準材質 ＳＵＳ304  ＪＩＳ Ｇ 4303 ステンレス網棒
ＳＵＳ304  ＪＩＳ Ｇ 3459 配管用ステンレス網網管

使用圧力 1Ｍｐａ以下（常温）

標準ねじ Ｒ・Ｒｃ ＪＩＳ Ｂ 0203 管用テーパねじ
Ｇ ＪＩＳ Ｂ 0202 管用平行ねじ
ＮＰＴ ANSI/ASME B1・20・1 アメリカ管用ねじ

適用流体 水、ガス、薬品関係（ステンレスに耐える薬品、及びガス）

■ご注文の際は、型式、サイズ、数量 をお知らせください。
【例】 ＲＨ−72　1/8　10個
※ 納期等、不明点がございましたら、弊社営業までお気軽にお問合せください。
※ 性能改善のため、形状、仕様を予告なく変更する場合がありますので
ご了承下さい。
※ オプションでＳＵＳ316での生産、電解研磨処理、禁油処理も承ります。




※の付いている製品は、受注生産品になります。詳細はお問い合わせください。
●ＲＨ-72　六角ニップル ●ＲＨ-17　オス×メス　六角ソケット

型式　ＲＨ−72  単位：ｍｍ
サイズ Ｌ ｄ ＨＥＸ Ｒ
1/8 28 5 12 1/8
1/4 34 7 14 1/4
3/8 36 10 17 3/8
1/2 42 13 22 1/2

型式　ＲＨ−17 単位：ｍｍ
サイズ Ｌ ｄ ＨＥＸ Ｒ Ｒｃ
1/8 24 5 14 1/8 1/8
1/4 29 7 17 1/4 1/4
3/8 32 10 21 3/8 3/8
1/2 38 13 26 1/2 1/2
1/4×1/8 27 5 17 1/8 1/4
3/8×1/8 29 5 21 1/8 3/8
3/8×1/4 31 7 1/4
1/2×1/4 34 7 26 1/4 1/2
1/2×3/8 35 10 3/8

●ＲＨ-12Ｋ　六角ソケット ●ＲＨ-18　ゲージホルダー

型式　ＲＨ−12Ｋ 単位：ｍｍ
サイズ Ｌ ＨＥＸ (Ａ)Ｒｃ (Ｂ)Ｒｃ
1/8 22 14 1/8
1/4 25 17 1/4
3/8 30 22 3/8
1/2 35 27 1/2

型式　ＲＨ−18 単位：ｍｍ
サイズ Ｌ ＨＥＸ Ｇ(ＰＦ) Ｒ
1/4×1/8 28 19 1/4 1/8
1/4×1/4 30 1/4
1/4×3/8 31 3/8
3/8×1/4 32 22 3/8 1/4
3/8×3/8 33 3/8
3/8×1/2 36 1/2
1/2×1/4 37 27 1/2 1/4
1/2×3/8 38 3/8
1/2×1/2 41 1/2


●ＲＨ-9　ブッシング ●ＲＨ-18Ｐ　ＰＦＡパッキン


型式　ＲＨ−9 単位：ｍｍ
  サイズ Ｌ ＨＥＸ Ｒ Ｒｃ
※ 1/4×1/8 17 14 1/4 1/8
  3/8×1/8 18 17 3/8 1/8
  3/8×1/4 1/4
  1/2×1/8 21 22 1/2 1/8
※ 1/2×1/4 1/4
※ 1/2×3/8 3/8
型式　ＲＨ−18Ｐ 単位：ｍｍ
適用ゲージホルダー φＤ
Ｇ1/4 11
Ｇ3/8 14
Ｇ1/2 18
・本品は、半導体用ＲＨ継手、ゲージホルダー専用とします。
●ＲＨ-72Ｎ　六角変換ニップル ●ＲＨ-17Ｎ　オス×メス　六角変換ソケット


型式　ＲＨ−72N 単位：ｍｍ
サイズ Ｌ ｄ ＨＥＸ Ｒ ＮＰＴ
1/8 28 5 12 1/8
1/4 34 7 14 1/4
3/8 36 10 17 3/8
1/2 42 13 22 1/2

型式　ＲＨ−17N 単位：ｍｍ
  サイズ Ｌ ｄ ＨＥＸ Ｒｃ ＮＰＴ
  1/8 24 5 14 1/8 1/8
※ 1/4 29 7 17 1/4 1/4
  3/8 32 10 21 3/8 3/8
  1/2 38 13 26 1/2 1/2
  1/4×1/8 27 5 17 1/4 1/8
  3/8×1/8 29 5 21 3/8 1/8
  3/8×1/4 31 7 1/4
  1/2×1/4 34 7 26 1/2 1/4
※ 1/2×3/8 35 10 3/8

●ＲＨ-12ＫＮ　六角変換ソケット


型式　ＲＨ−12KN 単位：ｍｍ
サイズ Ｌ ＨＥＸ Ｒｃ ＮＰＴ
1/8 22 14 1/8
1/4 25 17 1/4
3/8 30 22 3/8
1/2 35 27 1/2



 ≪取扱上の注意事項≫
* 仕様条件の範囲内でお使い下さい。
* 漏れ、かじり防止のため管用テーパねじ部には必ず適切なシール方法をご選択ください。
* BsBM、Feの継手と組み合わせて使用すると電位差により腐食を起こす原因になり得ますのでご注意下さい。
* 配管施工時は締め込み忘れ、締め込み不足のない事を十分確認した上で必ずリークテスト（チェック）を実施し、漏れのない事を確認して下さい。
* ねじ込みの技術、シーロック加工、シール剤に関する詳しい注意事項はR継手カタログの技術情報、参考資料をご参照下さい。
