固体用ホース

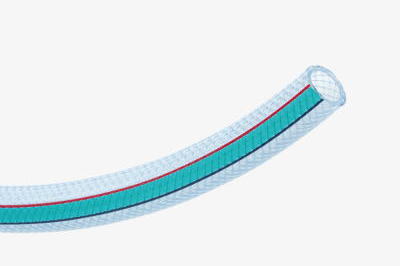

ハイブリッドトヨロンホース
106・93
特長
● ブレードホースなのに保形性がよく、圧力損失を抑え省エネ
● 折れ、つぶれによる流体ストップを防ぎ、生産トラブルを防止
● 折れ、つぶれにくいから狭い場所でも配管が可能
● 透明度が高く、流体の確認ができ安心


ハイブリッドトヨロンホースは折れ、つぶれに強い軟質塩化ビニール製の圧送用耐圧ホースです。

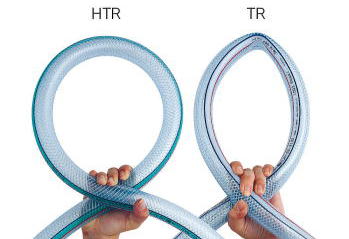

ハイブリッドトヨロンホースは一般的なブレードホースに比べホースの折れつぶれに強く、コンパクトな配管が可能で流量不足や流体ストップによる生産トラブルを防止し、生産性向上と省エネに役立ちます。

より高い安全性と生産性向上のためにホースだけでなく各種専用継手も品揃えしています。
用途： 工場設備配管・各種機械配管用ホース

流体： 水（工業用水）薬品鉱物油動植物油粉体空気

機能： 圧送◎ 折れつぶれ防止○ 透明性○ 柔軟性○ 分別廃棄不要◎

仕様： 主材質: 軟質塩化ビニール
補強材: 特殊PET樹脂・ポリエステル糸
内径: 9mm〜25mm

使用温度範囲: -5℃〜60℃

着色：ブルー透明/イメージライン入り

型式 内径×外径
（ｍｍ）		 使用圧力
23℃（ＭＰａ）		 使用圧力
60℃（ＭＰａ）		 定尺重量
（Ｋｇ/巻）		 定尺
（ｍ）		 最小曲げ半径
（ｍｍ）
HTR-9 9×15 0〜1.5 0〜1.0 15 100 40
HTR-12 12×18 0〜1.2 0〜0.8 19 100 50
HTR-15 15×22 0〜1.0  0〜0.8 25 100 70
HTR-19 19×26 0〜1.0 0〜0.6 16 50 90
HTR-25 25×33 0〜1.0 0〜0.6 24 50 120

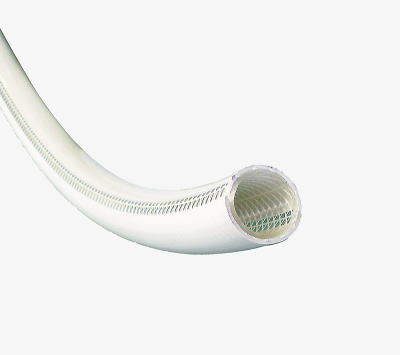

トヨシグナルホース
106・93
特長
● 一般の耐圧ホースに比べ1.5倍の耐圧力で広い範囲で使用可能
● 圧力に余裕を持たせた配管にでき安心
● 全サイズ1.0MPaに対応しメンテナンス管理が容易
● ホースに入った矢印マークで流体の方向性確認に活用可能

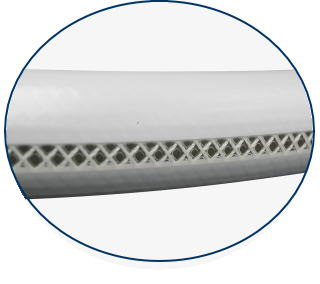

● ホース中心付近の透明ラインで流体の状態と配管時のねじれ確認に活用可能

トヨシグナルホースは軟質塩化ビニール製の高耐圧圧送用ホースです。

従来耐圧ホースに比べ耐圧力が高く、工場のエア配管用として開発されました。
水、空気、油、薬品など幅広い流体に安定的に使用できる多目的ホースです。

より高い安全性と生産性向上のためにホースだけでなく各種専用継手も品揃えしています。

注意事項

トヨシグナルホースは高耐圧用ホースです。安全のため必ず専用継手のトヨコネクタをご使用ください。
他の継手に接続された場合は、性能を十分に発揮、維持できない場合がありますので他の継手は使用しないでください。

用途： 工場設備配管・各種機械配管用ホース

流体： 水（工業用水）薬品鉱物油動植物油粉体空気

機能： 圧送◎ 高耐圧◎ 柔軟性○ 分別廃棄不要◎

仕様： 主材質: 軟質塩化ビニール
補強材: ポリエステル糸
内径: 9mm〜25mm

使用温度範囲: -5℃〜60℃

着色：ライトグレー/透明ライン入り
型式 内径×外径
（ｍｍ）		 使用圧力
（ＭＰａ）		 定尺重量
（Ｋｇ/巻）		 定尺
（ｍ）		 最小曲げ半径
（ｍｍ）
TSG-9 9×15 0〜1.5 15 100 45
TSG-12 12×18 0〜1.5 19 100 55
TSG-15 15×22 0〜1.5 27 100 80
TSG-19 19×26 0〜1.0 16 50 95
TSG-25 25×33 0〜1.0 25 50 140

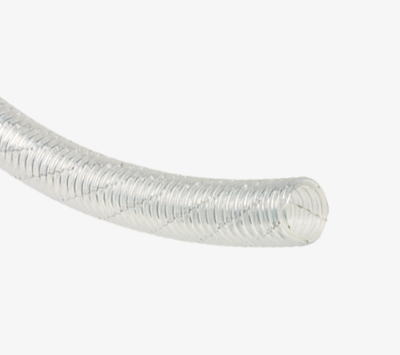

トヨトップ-Ｅホース
106・93
特長
● 帯電防止効果を長時間維持し、粉体・粒体の詰まりを防止し生産性アップ
● ホース内面に流体の付着がなく透明性が維持され流体確認でき安心
● 専用のアース用クリップを取付けるだけで、面倒な皮むき作業がなく、作業性アップ
● 人体に不快な静電気放電がないため安全
● 吸引・圧送用途に使用可能

トヨトップ-Eホースは軟質塩化ビニール製の圧送・バキューム（吸引）用耐圧ホースです。

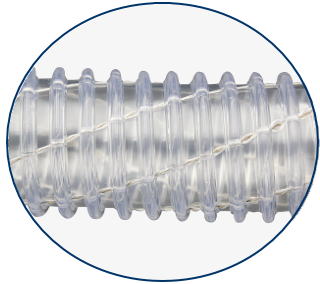

特殊構造でホース内の静電気を逃がし管内付着、詰まりを防止し安定した輸送を長時間持続でき、プラスチック粉体や粒体搬送に最適です。（食品・医薬品を除く）

注意事項

※トヨトップ-Eホースには効率的に長時間の静電気防止の効果を得るために専用のアースクリップをご使用ください

用途： プラスチック粉・粒体搬送用ホース

流体： 粉体

機能： 圧送◎ 吸引◎ 折れつぶれ防止◎ 帯電防止◎ 透明性◎ 柔軟性○ 分別廃棄不要◎

仕様： 主材質: 軟質塩化ビニール
補強材: 硬質塩化ビニール
内径: 32mm〜63mm

使用温度範囲: -10℃〜50℃


型式 内径×外径
（ｍｍ）		 ピッチ
（ｍｍ）		 使用圧力
（ＭＰａ）		 減圧変形温度
（-0.1Ｍｐａ）℃		 定尺重量
（Ｋｇ/巻）		 定尺
（ｍ）		 最小
曲げ半径
（ｍｍ）
TPE 032-20 32.0×41.6 9 -0.1〜0.15  55 7.4 20 100
TPE 038-20 38.0×48.4 9.5 -0.1〜0.15  55 9.6 20 120
TPE 050-20 50.8×63.0 10 -0.1〜0.10  55 16 20 200
TPE 065-20 63.5×78.9 14.3 -0.1〜0.10  55 25 20 260

※減圧変形温度は、ホースを直管状態、管内を−0.1MPa（−760mmHg）に減圧した時に変形する温度です。
   使用限界温度ではありません。
※-0.1MPaは近似値です。用途・条件によってはご使用になれない場合がありますので「真空圧参考領域」をご参照ください。
