ｳﾙﾄﾗ難燃ｽﾘｰﾌﾞ 銀ﾒｯｷ銅ｽﾘｰﾌﾞ ﾄﾞﾗｺﾞﾝｽﾘｰﾌﾞ
674

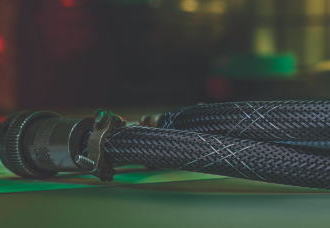

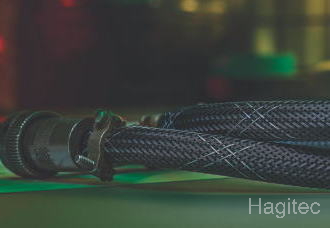

ウルトラ難燃スリーブ
　　
 ■特長
ウルトラ難燃スリーブは航空宇宙、軍事等のハイテク分野において最も難燃性を必要とされる場所に
採用実績があります。振動吸収性、耐熱、耐溶剤性にすぐれています。
 材質：特殊樹脂
　　　　ﾊﾛｹﾞﾝﾌﾘｰ

 使用温度範囲　-70〜150℃
○寸法表　H674-UFR
型式 呼称サイズ 拡張範囲（mm) 色 梱包
大巻（m) 小巻（m)
H674-UFR0.25TB 6.4 3.2〜11.1 白線入り黒 300 60
H674-UFR0.38TB 9.5 6.4〜15.8 150 37.5
H674-UFR0.50TB 12.7 9.5〜23.8 150 30
H674-UFR0.75TB 19.1 12.7〜31.8 75 22.5
H674-UFR1.00TB 25.4 15.8〜44.5 75 19.5
H674-UFR1.25TB 31.8 19.1〜47.6 75 15
〇高密度編組タイプ
H674-UFR30.25TB 25.4 3.2〜19.1 白線入り黒 300 60
※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。


銀メッキ銅スリーブ
　　
 ■特長
銀メッキ銅スリーブは、AA59569およびASTM-B298に準拠するよう製造されました。
1993年9月22日付け連邦規格QQ-B-575Cは、2000年11月20日に民生品目記述票（CID）A-A-59569に
置き換えられ、このCIDは、シールド使用を目的とした、管状または平状で提供される、錫または銀メッキの
銅線ブレードが含まれます。銀は1.016μmメッキされております。 銀は金属中で最も優れた電気伝導性
（1.6μΩcm）および熱伝導率（427W/mK at 25℃）を持つほか、可視光域の100％近い反射率、耐酸化性に
優れるなど多くの特徴を有します。また、水分の中の微生物が殺菌されるといった抗菌性、殺菌性の特長を
持ち、人体に無害であると言われ、特殊環境の厳しい条件下でのアプリケーションに適します。
 材質：銅＋銀メッキ
 使用温度範囲　-70〜150℃

 融点　銅：1083℃　銀：961℃
○寸法表　H674-MBS
型式 内径(mm) 打ち数＆持ち数 許容電流（Ａ） 色 梱包
大巻き(m) 小巻き(m)
H674-MBS0.06SV 1.59 24&2 11 シルバー 75m 30m
H674-MBS0.11SV 2.78 24&4 19
H674-MBS0.13SV 3.18 24&5 25
H674-MBS0.16SV 3.97 24&10 40
H674-MBS0.17SV 4.37 24&7 32
H674-MBS0.20SV 5.16 24&5 46
H674-MBS0.25SV 6.35 48&16 53
H674-MBS0.38SV 9.53 48&8 53
H674-MBS0.50SV 12.70 48&11 62 30m 15m
H674-MBS0.63SV 15.88 48&8 64
H674-MBS0.78SV 19.84 48&18 88
H674-MBS0.88SV 22.23 48&7 100
H674-MBS1.00SV 25.40 48&8 120
H674-MBS1.13SV 28.58 48&9 130
H674-MBS1.25SV 31.75 48&10 145
H674-MBS1.38SV 34.9 48&11 150
H674-MBS1.50SV 38.1 48&12 165
H674-MBS2.00SV 50.8 48&14 180
H674-MBS2.25SV 57.15 48&16 190
※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。

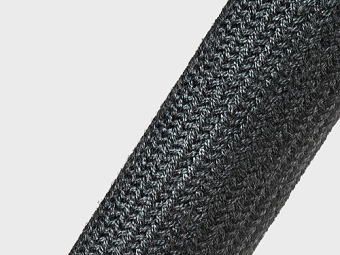

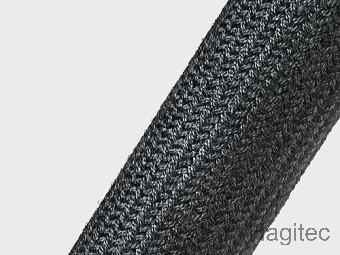

ドラゴンスリーブ（耐熱450℃）
　　　
 ■特長
耐熱性を持つスリーブで軽量、耐スパーク性を持ち、２重構造の為 耐引き裂き耐性にも優れています。
 材質：カーボンファイバー
 使用温度範囲 〜450℃
○寸法表　H674-DGN
型式 呼称サイズ 拡張範囲（mm) 色 梱包
大巻（m) 　小巻（m)
H674-DGN0.13BK 3.2 1.58〜4.76 黒 150 67.5
H674-DGN0.25BK 6.4 3.18〜7.9 150 60
H674-DGN0.38BK 9.5 4.7〜14.2 150 37.5
H674-DGN0.50BK 12.7 7.9〜22.2 150 30
H674-DGN0.75BK 19.1 9.5〜25.4 75 22.5
H674-DGN1.25BK 31.8 15.8〜44.45 75 15
H674-DGN1.75BK 44.5 19.1〜54 75 15
H674-DGN2.00BK 50.8 25.4〜69 75 15
※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。
