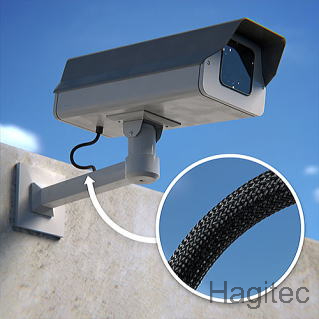

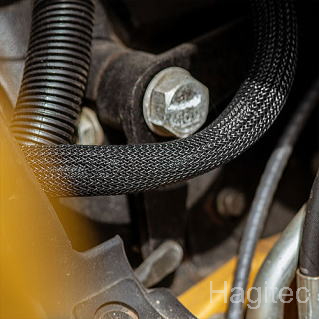

OVRブレードスリーブ（ナイロン+PVCコート/挿通性良好 674
■ 特長

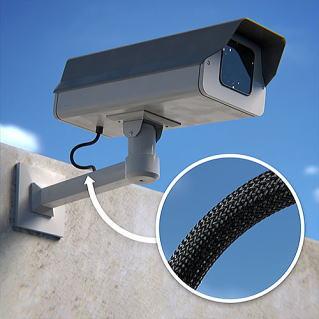

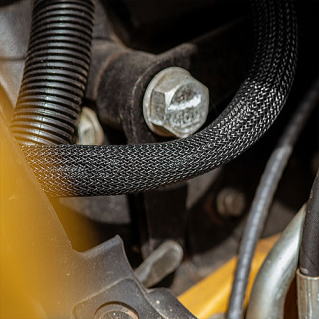

OVRブレードスリーブは、建設機械トップメーカーに承認・使用されている素材で製造され、素早く効率的に取り付けることができるように設計されています。新規アプリケーションを製造しOVRブレードスリーブを設置する際はもちろん、リペアなどで後から再設置を施す際も、短時間で効率よく作業が可能となります。従来のPETスリーブと同様、拡張してスライドさせることで設置が可能ですが、OVRブレードスリーブは、すべりがよく筒状が保たれやすいため、設置補助器具や機械なしでほぼあらゆるハーネスを通線させることができます。

材質：ナイロン＋PVCコート
規格：ＵＬ対応品
使用温度範囲：-40〜107℃



○寸法表　H674-OVR
型式 内径(mm) 拡張範囲（mm) 色 梱包
　大巻き（m) 小巻き(m)
H674-OVR0.13BK 3.18 3.18〜3.18 黒 152.4 30.48
H674-OVR0.38BK 9.35 6.35〜12.7 152.4 30.48
H674-OVR0.50BK 12.70 9.53〜19.05 152.4 30.48
H674-OVR0.75BK 19.05 15.88〜28.58 76.2 30.48
H674-OVR1.00BK 25.40 25.4〜63.5 76.2 30.48
H674-OVR1.50BK 38.10 38.1〜95.25 60.96 15.24
※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。

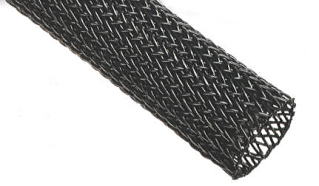

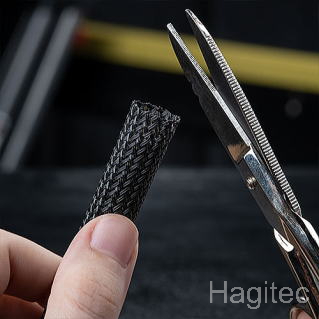

クリーンカットスリーブ（ほつれ防止） 674
■ 特長

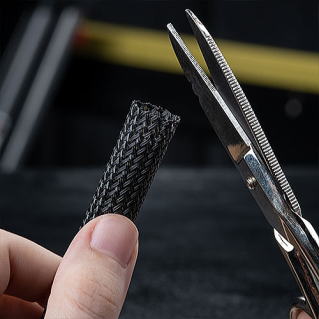

クリーンカット・スリーブは、ハサミでカットしてもほつれにくく、0.254 ミリのポリエチレンテレフタレート（PET）と0.381 ミリのナイロン6-6ポリアミドモノフィラメントの、デュアルモノフィラメントで構成され、優れた強度を実現しました。樹脂コーティングを改善し、耐摩耗性、ちぎれ、ほつれの耐性を強化しました。
緩めの編組により拡張しやすく、挿入サイズ範囲が広くフィットし、柔軟性も高く、湿気をこもらせず通気性に優れます。クリーンカットHDは、より優れた耐摩耗性や通気性が要求される、主に軍用、海洋、産業アプリケーションに利用されています。

材質：ＰＥＴ＋６６ナイロン
使用温度範囲：−４５〜１２５℃

○寸法表　H674-CCH
型式 内径(mm) 拡張範囲（mm) 色 梱包
　大巻き（m) 小巻き(m)
H674-CCH0.13BK　 3.18 3.18〜6.35 黒 304.8 30.48
H674-CCH0.25BK　 6.35 3.18〜9.53 304.8 30.48
H674-CCH0.38BK　 9.35 6.35〜12.7 152.4 30.48
H674-CCH0.50BK　 12.70 9.35〜19.05 76.2 30.48
H674-CCH0.75BK　 19.05 19.05〜31.75 76.2 22.86
H674-CCH1.00BK　 25.40 25.4〜38.1 76.2 15.24
H674-CCH1.25BK　 31.75 31.75〜57.15 76.2 15.24
H674-CCH1.50BK　 38.10 38.1〜63.5 60.96 15.24
H674-CCH2.00BK　 50.80 50.8〜82.55 30.48 7.62
※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。

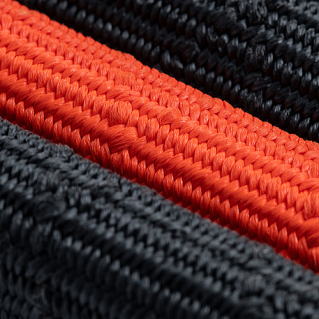

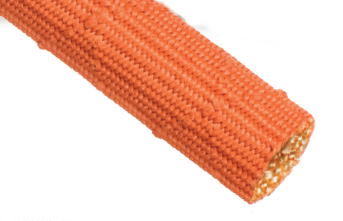

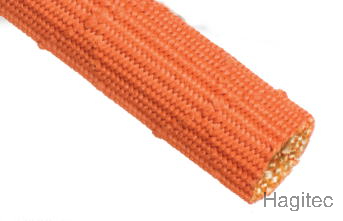

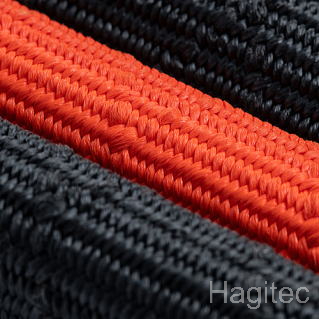

バトルブレードスリーブ（切断防止） 674
■ 特長

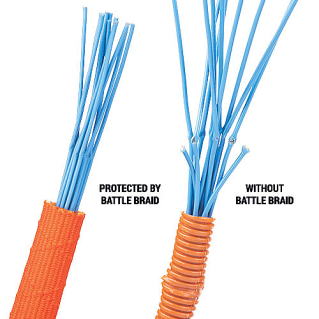

ワイヤーとケーブルのアセンブリを大きな破壊的衝撃から保護するために設計された耐衝撃・耐摩耗・切断防止スリーブです。丈夫なポリエステル構造は衝撃エネルギーを吸収し消散させて、衝撃破壊や強度磨耗から保護します。 オレンジ・バトル・ブレイドは、衝突事故の際の緊急作業員用の電源ケーブル識別を必要とするEVメーカーに最適です。この柔軟で軽量のスリーブは、飛来する岩石や破片による損傷から、産業用および軍用車両ブレーキラインを保護し、劣悪な環境下にある燃料および油圧ホースを保護します。

材質：ポリエステル
使用温度範囲：−４０〜１５０℃

※お問い合わせ方法
ご要望の型式、色、数量をご指定ください。
例　H674-BBN0.38 304.8m　黒





○寸法表　H674-BBN
型式 内径(mm) 肉厚(mm) 色 梱包
大巻き（m) 小巻き(m)
H674-BBN0.38 9.35 2.159 黒　橙 15.24 7.62
H674-BBN0.50 12.70 2.159
H674-BBN0.63 15.80 6.35〜12.7
H674-BBN0.75 19.05 9.35〜19.05
H674-BBN1.00 25.40 19.05〜31.75
※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。
