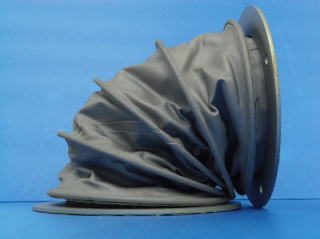

丸形キャンパスダクト規格品&オーダーメイド品
616

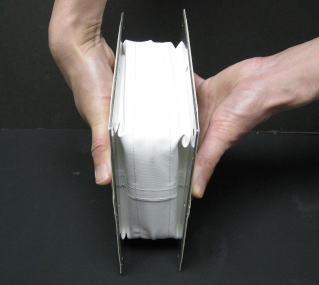

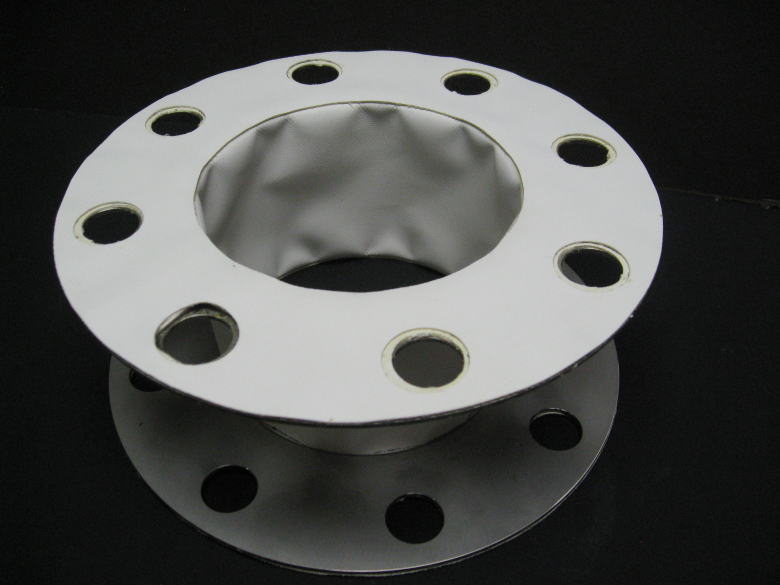

 ■キャンパスダクト 規格品
【用途】
送風配管等の防振ダクト
  換気.排熱.排煙.粉塵排出。
【特徴】
  配管規格に合わせた取付板。
耐熱温度:120℃
【基本材質】
生 地:SEPクロス
取付板:メッキ鋼板 又は 鋼板 塗装シルバー

 ※ 図面はこちら → キャンパスダクト図面
 SEP(シリコーン変成EPDMゴム)とは?

    SEPゴムはEPDM(エチレンプロピレンジエンゴム)をシリコーンゴムで変成し、EPDMの耐熱性・
    耐候性・耐寒性を向上させたゴムです。

    性能的にはシリコーンゴムとEPDMゴムの中間に位置し、耐熱性・耐寒性に優れています。

    (※SEPは信越化学工業の登録商標です。)
型式 呼び径(A) セット
長さ
製作
長さ
ダクト
内径
フランジ
外径
ボルト穴
中心円の径 穴径 適正ボルト
DCM-100A 100 50 75 110 200 165 8 19 M16
DCM-125A 125 50 75 135 235 200 8 19 M16
DCM-150A 150 75 115 165 265 230 8 19 M16
DCM-175A 175 75 115 190 300 260 8 23 M20
DCM-200A 200 100 150 220 320 280 8 23 M20
DCM-225A 225 100 150 245 345 305 12 23 M20
DCM-250A 250 100 150 270 385 345 12 23 M20
DCM-300A 300 125 190 320 430 390 12 23 M20
DCM-350A 350 125 190 370 480 435 12 25 M22
DCM-400A 400 150 225 440 540 495 16 25 M22
DCM-450A 450 150 225 490 605 555 16 25 M22
DCM-500A 500 175 265 540 655 605 20 25 M22
DCM-550A 550 175 265 590 720 665 20 27 M24
DCM-600A 600 200 300 640 770 715 20 27 M24
DCM-650A 650 200 300 690 825 770 24 27 M24
DCM-700A 700 225 340 740 875 820 24 27 M24
DCM-750A 750 225 340 790 945 880 24 33 M30
DCM-800A 800 250 375 840 995 930 24 33 M30
DCM-850A 850 250 375 890 1045 980 24 33 M30
DCM-900A 900 275 415 940 1095 1030 24 33 M30
DCM-1000A 1000 300 450 1040 1195 1130 28 33 M30
単位:mm

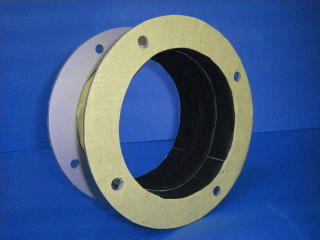

 ■キャンパスダクト オーダーメイド品

  生地:ケプラー

  生地:コーネックス


生地:CRクロス




■お問合せ方法

お見積りは下記図面をダウンロードいただき、必要事項を
ご記入の上、FAX・メール下さい。
ご不明点等ありましたらお気軽にお問い合わせ下さい。


丸型

角型
ダウンロード ダウンロード


【用途】
換気.排熱.排煙.粉塵排出。
【特徴】
耐熱・耐冷・耐圧等、様々な特殊条件に合わせたご提案が可能。
【基本材質】
  生 地:コーネックス・各種ゴムクロス・
         ジェンテックス・ケブラー・他
リング:鉄・SUS・他
取付板:鉄・SUS・他

* 耐熱・耐薬品等の特殊条件も お気軽にご相談下さい。
   適正材質をご提案させていただきます。
